触发器的图形符号和文字符号
来源:本站整理  作者:佚名  2010-06-02 10:17:13



名   称 图形符号 文字符号 说明
RS触发器,RS锁存器

D 左为输入端,右为输出端
边沿上升沿D触发器

D 左为输入端,右为输出端

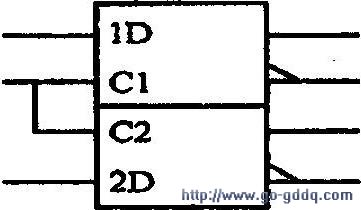

双D锁存器
D 左为输入端,右为输出端

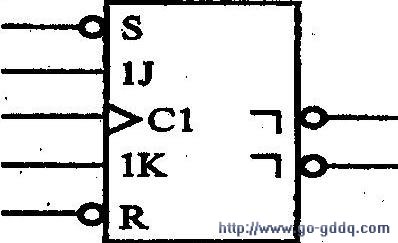

边沿下降沿JK触发器

  左为输入端,右为输出端

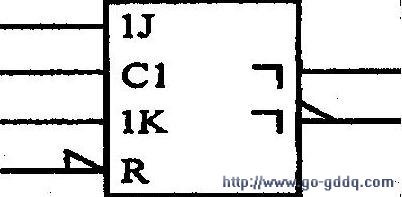

脉冲触发JK触发器

D 左为输入端,右为输出端

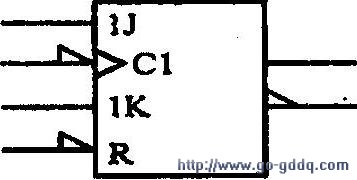

数据锁定JK触发器

D 左为输入端,右为输出端

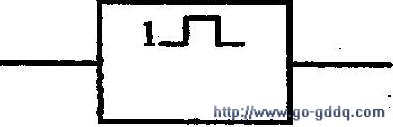

可重复触发单稳态触发器(通用符号)

DM 左为输入端,右为输出端

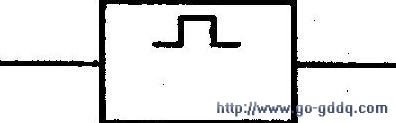

非重复触发单稳态触发器(通用符号)

DM 左为输入端,右为输出端
