3.PLC与外负载的连接
首先要把220V交流电接入设备中，将两台PLC标有200V的端子和直流电源上L端与交流电源的相线联接，PLC上标有OV的端子和直流电源上N端与交流电源的中心线联接，这样分别把220V交流电接入设备中（见下图）。

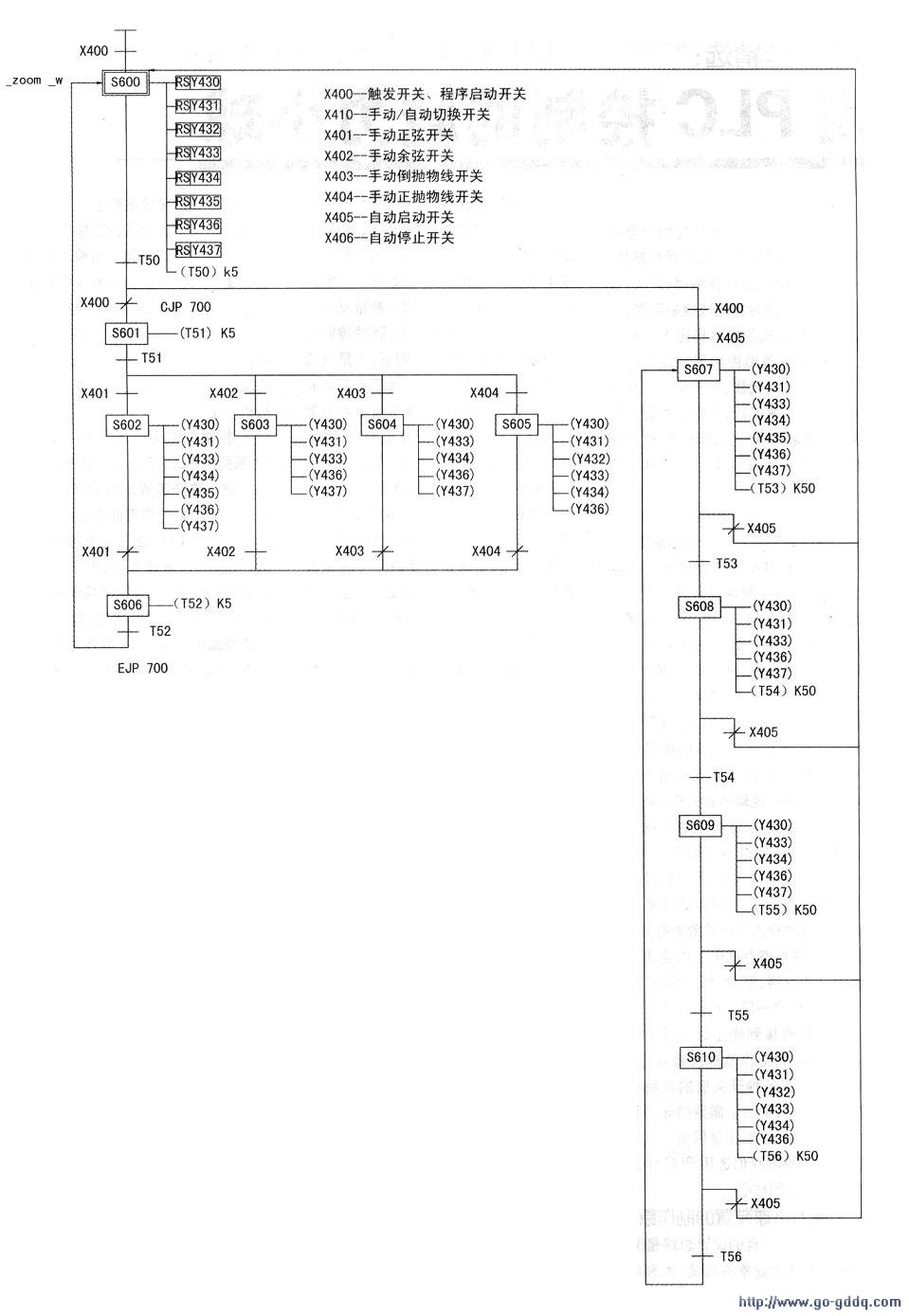

电磁阀是由24V直流电源驱动的，把所有电磁阀的正端连到电源上标有+V的24伏直流电压输出端子上；电磁阀又作为PLC的输出驱动负载，把它的负线连接到PLC的输出端430～437。PLC输入输出端与COM端是等电位的，内部+24V电源的负端是COM口，而输出端的COM口与输出端在内部有开关相连。因此，直流电源上的COM端只有和PLC上的COM端相连才能形成回路。这样，PLC和外负载连接后，外负载与其驱动电源也连接好了。最后是PLC输入端开关信号的连接。虽然PLC输入端和COM口的电位相等，但在内部并不连在一起，而是通过外部开关将两个端子连在一起。开关的正极连到PLC输入端，负极连到COM口。由于PLC的输出端只有8个，被控的电磁阀有15个，所以控制系统中用到了两台PLC。作为输出扩展的两台PLC的输出端只和相应被控的电磁阀相连，程序也根据控制对象不同分别编程为达到PLC都能同时输出的目的，需要用同一个开关的两个端子引两根线出来分别连到PLC的输入端和COM口。
