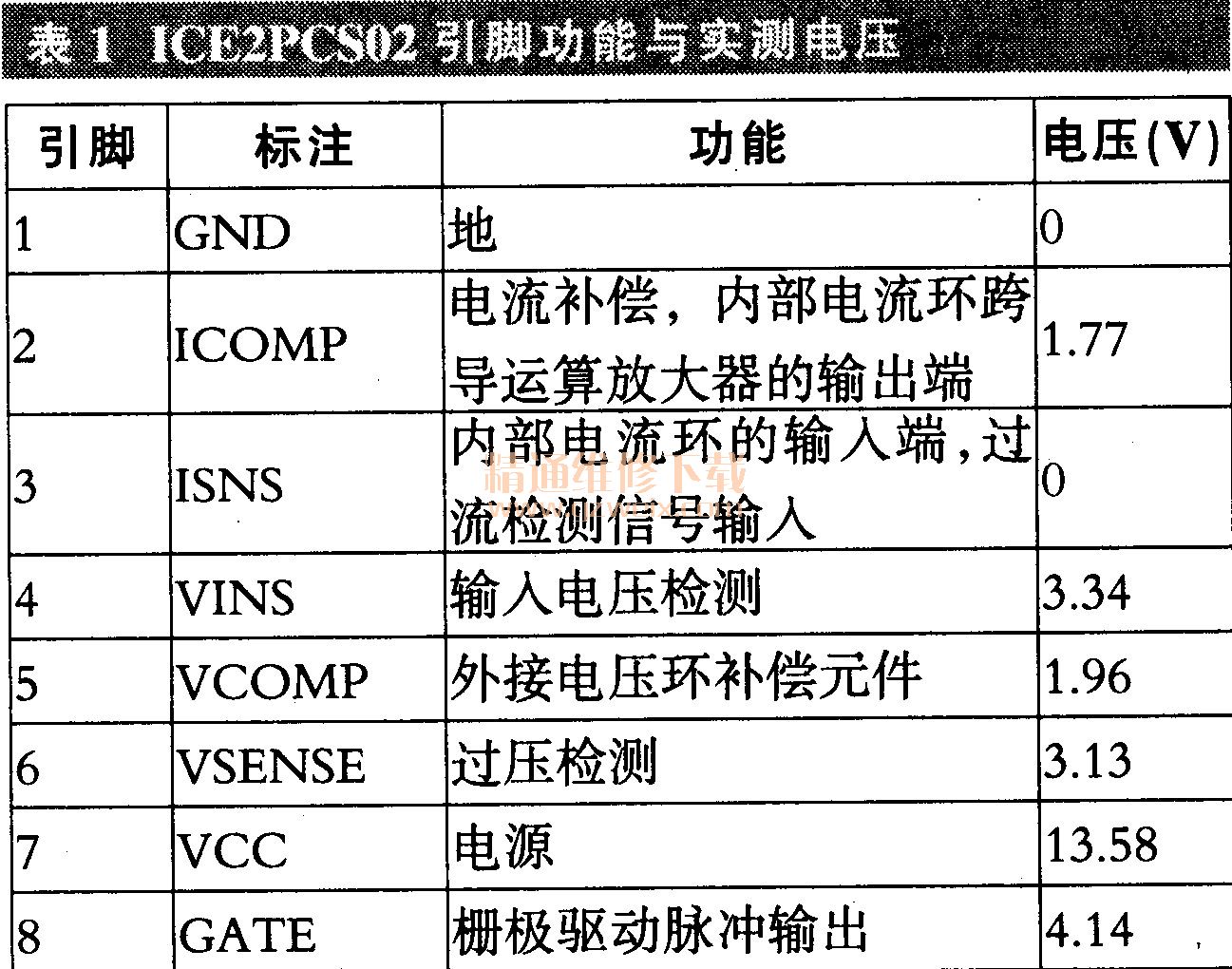

ICE2PCS01常简称为2PCS01, ICE2PCS02常简称为2PCS02。ICE2PCS01、ICE2PCS02是英飞凌第二代连续导通模式(CCM)PFC控制器，采用CMOS和双极器件同时集成在同一块芯片上的技术（BiCMOS技术），用很少的外围元件即可满足PFC应用的全部要求。ICE2PCS01 /02专为升压型转换器而设计，所有电流和电压环路补偿都是在外部实现的，从而使其应用性能更佳，设计更灵活。ICE2PCS01与ICE2PCS02内部电路基本相同，除④脚功能不同外（ICE2PCS01的④脚用来设定开／关频率，而ICE2PCS02的④脚用于AC输入电压检测），其余引脚功能相同。ICE2PCS02的引脚功能与实测电压见表1。

一、芯片特点简介

    英飞凌第一代CCMPFC控制器IQElPCS01/02是一款很受市场欢迎的CCMPFC产品，而采用Bi -CMOS技术的第二代ICE2PCS01 /02在第一代产品基础上做了一些重要的改进。第二代ICE2PCS01/02的内部参考电压被调整到更低的3V，以确保精确的保护与控制水平。此外，ICE2PCS01 /02的（工作电压Vcc）范围更宽，并改良了内部振荡器，增强了保护等功能，具体特点如下：

      1．软启动
    当⑦脚的电压超过导通A值（通常为11V）时，PFC就会启动。

这里采用的是独特的软启动机制，输入电流保持正弦波形并逐渐增大，直到输出电压达到额定值的80%。这样，升压二极管在大电流情况下就不会承受较大的反向电压。

2．输入欠压保护

    ICE2PCS02最独特的新特性是增加了一个专用的输入欠压检测管脚VINS(④脚）。该脚通过检测经滤波后的输入电压分压来判断电压输入状态，如果④脚检测到的电压低于0.8V，那么芯片的输出将被关断。只有当④脚检测到的电压回升到1.5V时，芯片才会被重新唤醒。需要注意的是，在从欠压保护状态恢复时，芯片仍具备软启动特性。

      3．开环保护
    为了保护输出，芯片还具备开环保护功能。只要VSENSE端（⑥脚）电压降到0.6V，即相当于输出电压降至额定电压的20%，就说明芯片处于开环状态（也就是说⑥脚没有与外部电路接通）。此时，在芯片内部一个阂值电压为0.6V的比较器作用下，芯片内的大多数模块都会被关断。

    4.输出过压保护
    当输出电压超过额定电压的8％后，芯片的过压保护（OVP）电路就启动。过压保护是通过检测⑥脚上的电压相对于3.25V参考电压的差值来实现的。只要⑥脚上的电压超过3.25V，栅极信号就会被立刻关断。

    5．软过流控制（SOC）和峰值电流限制

    当电流检测电路得到的电压幅度达到0.68V时，软过流控制（SOC）电路就会启动。SOC是一种软控制方式，它不会直接关断栅极驱动，而是通过控制内部模块达到减小PWM占空比的目的。

    此外，芯片还提供一种周期性峰值电流限制（PCL )功能，该功能在电流检测电路测到的电压幅度达到 1.04V时启动。该功能启动后，芯片的栅极输出会在300ns的消隐时间之后立刻关断。

    6．芯片供电的欠压闭锁保护
    当芯片⑦脚（VCC）电压低’于欠压闭锁阑值（通常为11V）时，芯片的栅极驱动会被内部电路拉低，从而将芯片的输出保持在关断状态。此时芯片只消耗200RA的电流。

    7．增强的动态响应特性
    由于PFC固有的低带宽动态特性，在出现负载跳变的情况下，整流电路将无法快速提供足够的电流，从而导致输出电压陡增或陡降。为了解决PFC应用中存在的这一问题，英飞凌公司在该芯片中增强了动态响应性能。只要输出电压变化超过士5%，芯片就会跳过慢补偿运放过程，而直接启用非线性增益模块，从而快速有效改变占空比。这样，输出电压就可以在短时间内得以恢复。
