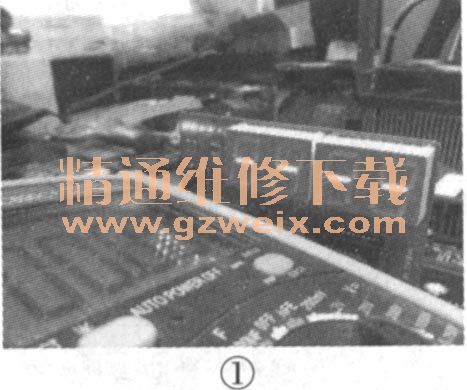

维修过程：首先在PCI插槽中接入诊断卡，不跑码，如图1所示，确认故障为不复位。主板没复位故障需要维先检查供电，再检查时钟信号，最后检测复位。

    该主板是DDR3的内存插槽，经测量，内存供电电压为1.5V，正常，如图2所示。

    再检测南桥、北桥的供电电压，都为1.5V，正常。

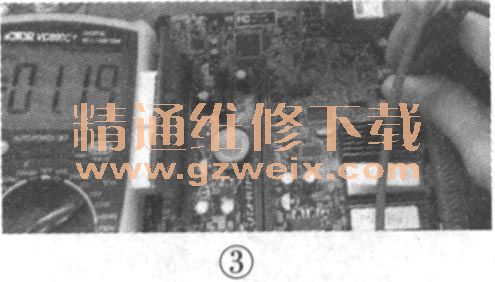

    再测量总线电压，1.19V，正常，如图3所示。

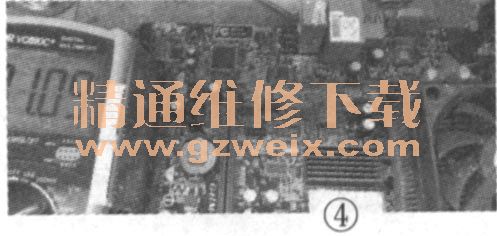

    CPU供电电压为1.09V，如图4所示，正常。

    供电都正常，则继续检测时钟信号，判断其好坏的方法是：检测PCI插槽B16脚电压为1.6V时正常；或PCI-E的A13、A14脚电压为0.4V，则正常。但测量PCI-E的引脚电压为0V，如图5所示。时钟信号开启的条件是晶振起振、有电压差，经查没有时钟开启EN信号的电压，该电压是CPU的VRMPG信号转换出来的，即CPU的PG （VRM-GD）信号，一路送到南桥，一路作为时钟开启电压。

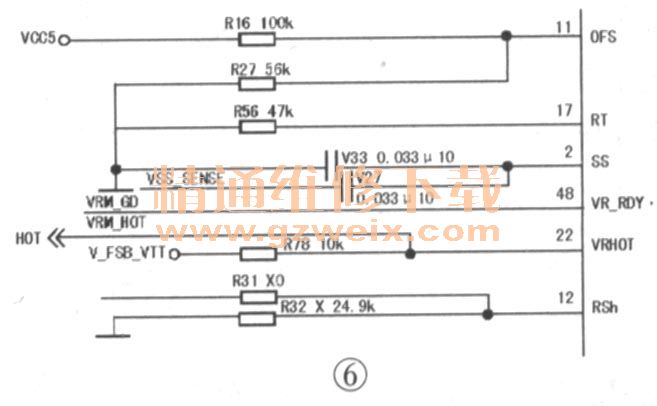

    查看如图6所示的相关电路，再检查VRMes GD信号所经过的元件，如图7所示，厂该信号电压一般为1V，经过R42 （0Ω）到Q6的b极（实测获得电压为0.63V，如图8所示），Q6获得高电平导通。从图7可以看出，Q6的b极导通则会拉低Q1、Q1的b极变为低电平截止，与Q1的c极与相连的R2（1kΩ）一端电压应该为3.3V的上拉电压，经测量为0.48V，不正常，如图9所示。于是找了只1 kΩ的电阻进行更换，上机测试，运行正常，故障排除。
