NET-805N大功率无线网卡无信号检查一例
来源:本站整理  作者:佚名  2013-11-25 09:03:08

    故障现象:同事刚买不久的Netsys NET-805N-5M型大功率无线网卡(俗称卡皇),因为不小心摔过之后便出现无法接收到信号的故障,于是找笔者帮忙看看能否将其修复。

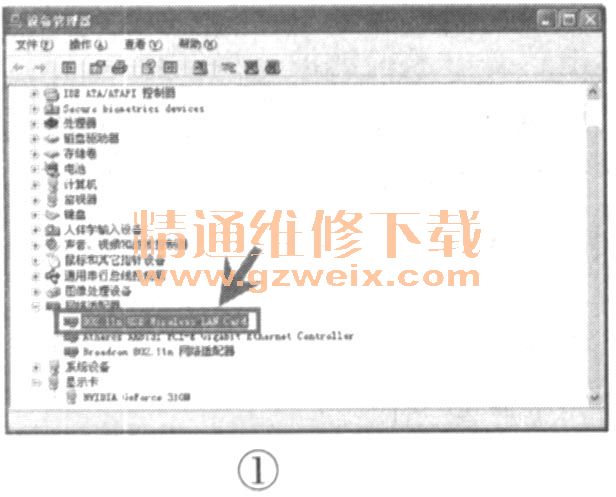

    分析检修:笔者接手后,将其插入自己的电脑,装上相应的驱动程序后,发现在“网络连接”窗口中的“无线网络连接”中没有任何WLAN信号,不过在“系统属性”。“硬件”。“设备管理器”中却显示该网卡运行正常,如图1所示,看来网卡芯片Ralink RT3070L工作正常,怀疑无法接收故障是RF射频部分故障所致。

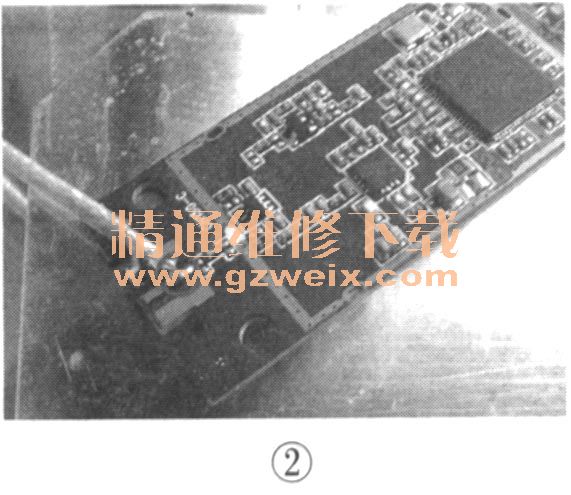

    拆掉外壳上的8颗螺丝,小b地打开金属板后盖,发现整个定向天线是安装在这块后盖之上的,然后通过很细的同轴电缆与PCB板相连接,拆下PCB板翻后发现了问题所在:细同轴电缆内导体与PCB板上的焊点已断开,如图2所示,估计是由于线径较细,摔时受到强烈振动便断开了。

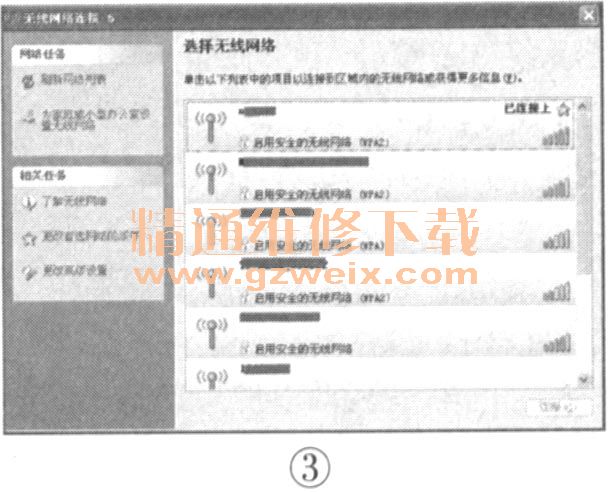

    找到故障原因,于是用刀型烙铁头小心将其补焊,再插上电脑试机,无线信号终于出来了,如图3所示。由于这种无线是放在室外工作的,所以装外壳前要在接口处涂抹上704胶水或者玻璃胶起防水作用,最后安装好螺丝,故障彻底排除。
