HP 14-B024AU型笔记本电脑无待机、不触发
来源:本站整理  作者:佚名  2014-10-15 07:54:24

    一台HP 14-B024AU型笔记本电脑,主板号为DAOU52MB6EO(使用的AMD芯片组),故障现象是无待机,不触发。
    实修过程:拆机,插上可调电源,经检测无待机,检查隔离管PQ9的D极电压为19V、G极和S极都只有四点几伏,但G极电压会慢慢掉到2.2V左右后马上又跳到10V、然后再迅速掉到四点几伏,这样一直反复动作,因此可判断隔离信号不正常。
    插上电源,测量PQ5只有一端电压为19V,如图9所示,于是先找只二极管换上,然后再接上可调电源,此时测量待机电流为0.02A,然后按下开/关机键,开机电流上升到0.06A后掉电,可能是缺电压,于是又按了几次开关机键,故障现象依旧。因此开始慢慢排查故障,用万用表检测了EC芯片的关键脚电压,基本都正常。

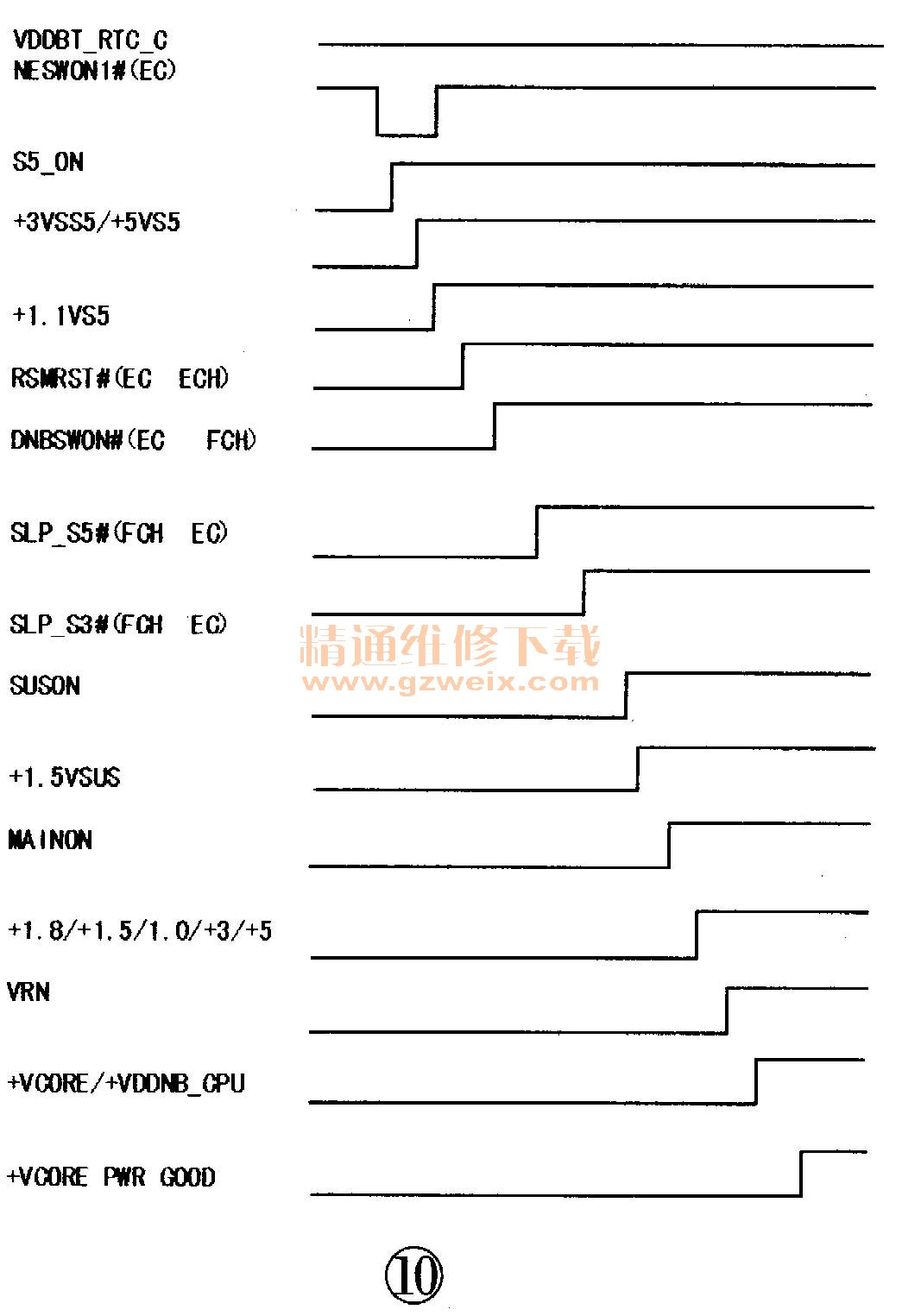

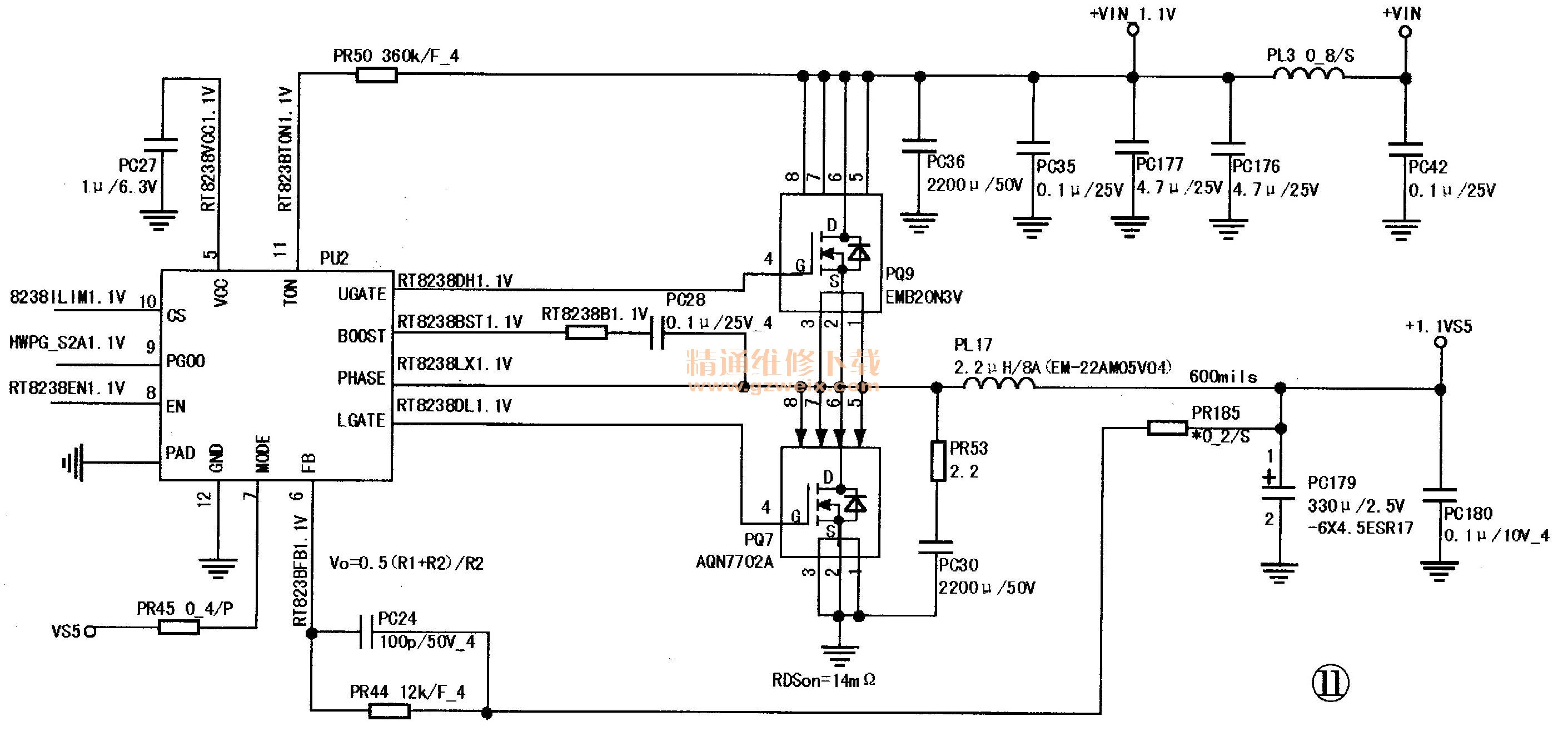

    于是根据如图10所示的时序再继续排查,查到+1.1VS5信号时,发现与它相连的PL17只有0.46V、如图11所示,看来就是它引起的掉电。根据时序来看,1.1VVS5信号是按了开关键之后,+3VS5/+5VS5信号输出,随后S5_ON信号开启。接下来检查PU2芯片的工作条件,发现自举升压电容PC27已损坏,如图12所示,从而造成PU2芯片自举不成功导致输出电压不正常。在料板上拆了只电容补上后,再通电按下开/
关机键,开机电流恢复正常。接上屏线,按下开/关机键,屏不亮,屏上有闪烁,但背光不亮,暗屏。

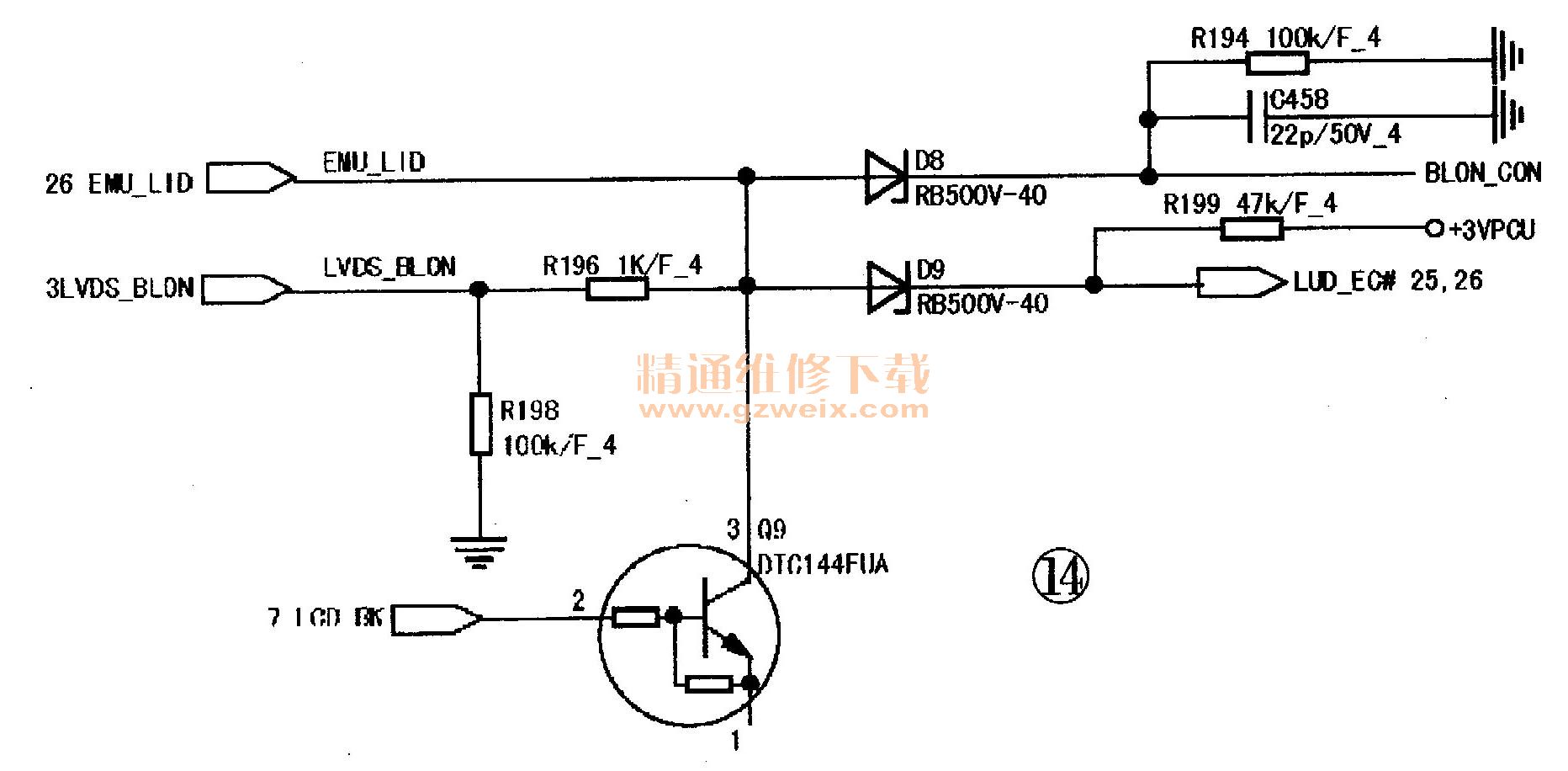

    接上屏线开始排查,为什么要接屏线呢?因为显卡要读取到屏数据之后才会发出屏供电,如图13所示,背光开启时+3VLCD_CON信号输出电压正常为3.3V,但实测为0V。经查,发现D8负极有3.3V电压,为什么+3BLON_CON没有电压呢?如图14所示,仔细检查,发现D8有轻微的移位,故障实物如图15所示,恢复之后,试机故障排除。
