笔记本电脑供电电路故障的诊断方法
来源:本站整理  作者:佚名  2014-06-17 10:03:10


    3.3笔记本电脑进水后不能开机故障检修案例
    故障现象
    一台笔记本电脑,进水后出现不能开机的故障。
    故障判断
    不能开机是常见的笔记本电脑故障。由于进水引起不能开机的故障,多半是由于笔记本电脑主板上的电子元器件出现腐蚀或短路等问题。所以在检修时,应首先对故障笔记本电脑的主板进行清理,然后更换损坏的电子元器件或相关硬件设备,从而排除故障。
    故障分析与排除过程
对于笔记本电脑进水后不能开机的故障,应在确认故障后对笔记本电脑进行拆解,进一步确定具体的故障点。
    拆机检修过程的第一步是对故障笔记本电脑的主板进行清理,特别是对于进水后导致故障的笔记本电脑,除了清理主板外,还应对主板进行烘干处理。
    而对该故障笔记本电脑检测后发现,其没有明显的物理损坏。找到其电路图,决定再进一步对其进行检测。
    笔记本电脑出现不能开机的故障,应按照供电、时钟、复位的顺序进行检测。而在待机状态下,应首先检侧其3.3V和5V待机电压是否正常。

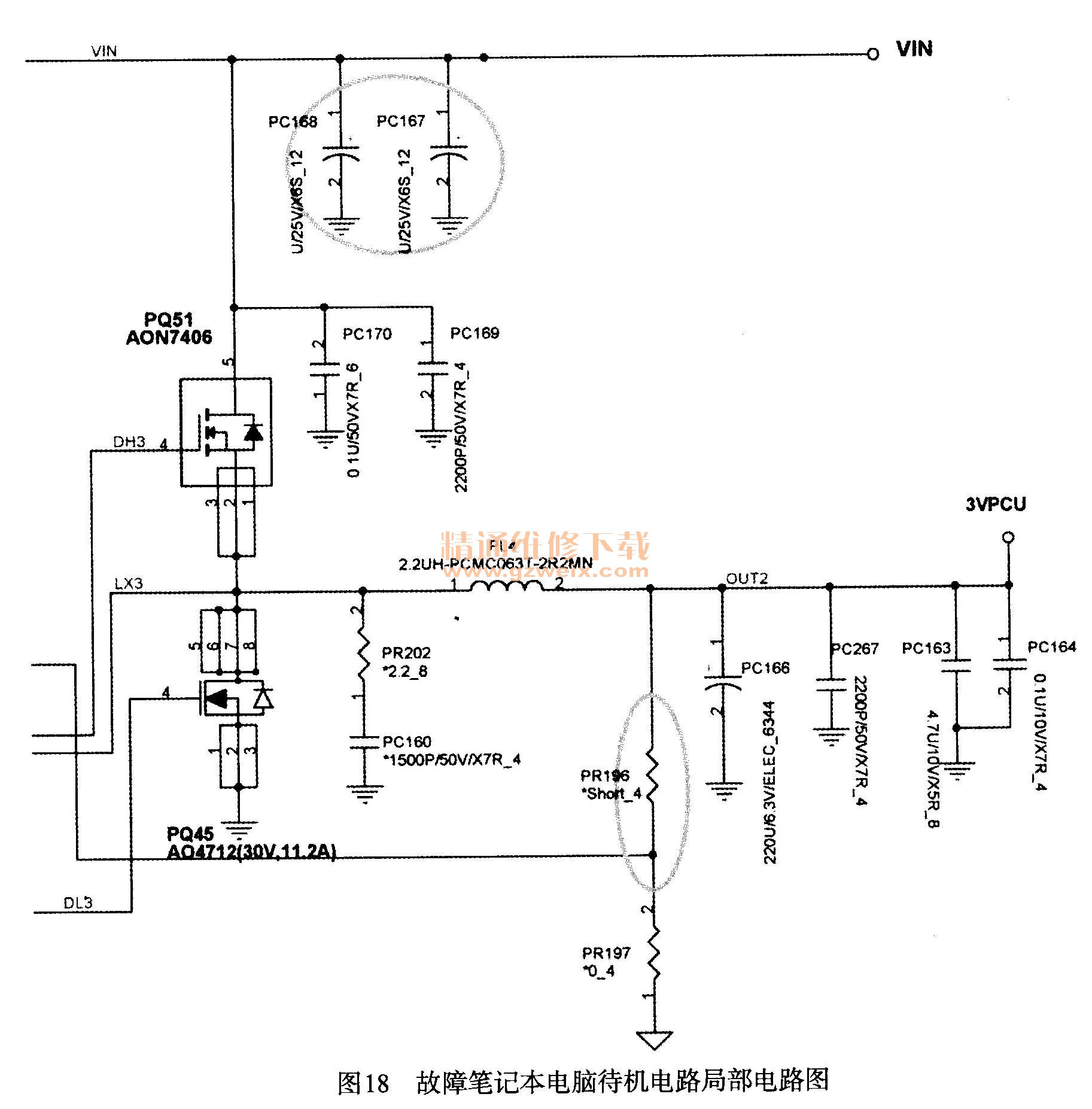

    经过对该故障笔记本电脑的主机电源开关键检测后发现,其在待机状态下没有3.3V待机电压,说明待机电路工作不正常,并因此而导致了不能开机的故障,如图18所示为该故障笔记本电脑待机电路局部电路图。

    如图17所示,VIN为上级电路给待机电路的输入供电,此供电输入电路中的场效应管PQ51,而待机电路中的电源控制芯片输出控制信号控制场效应管PQ51的导通和截止,从而将VIN供电转换为3.3V待机供电。通过检测后发现,场效应管PQ51输入供电及控制信号正常,但是没有输出,所以怀疑其内部已经损坏。
更换场效应管PQ51,加电进行检测后发现,3.3V待机供电已经能够正常输出,故障已经排除。
    故障检修经验总结:在更换电子元器件的过程中需要注意的是,笔记本电脑主板上的电子元器件比较密集,如果焊接操作不当,可能引起新的故障。
