3.3空压机配电柜三相短路计算

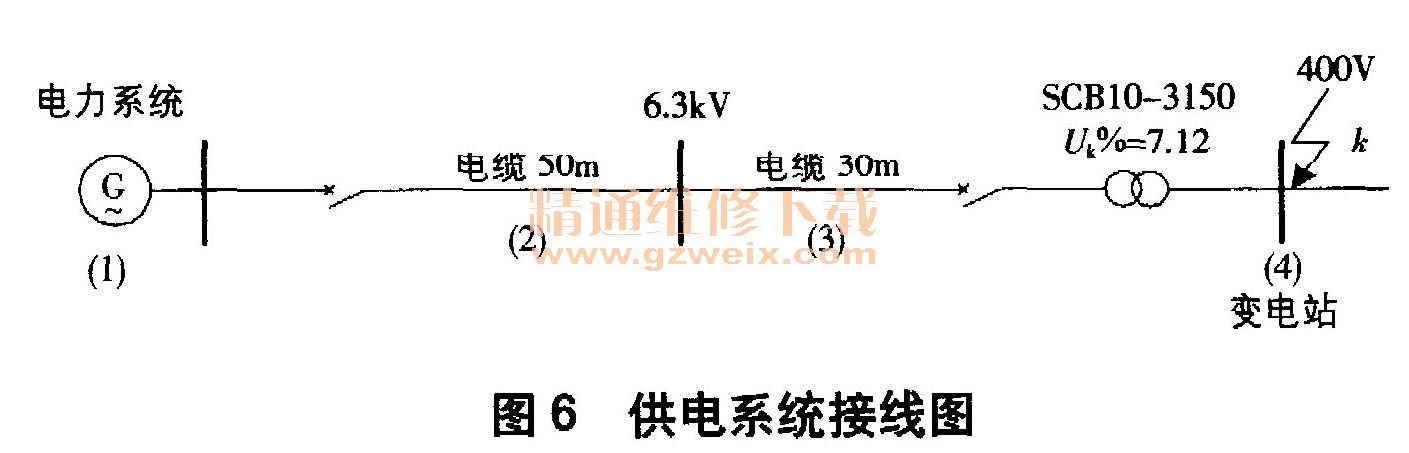

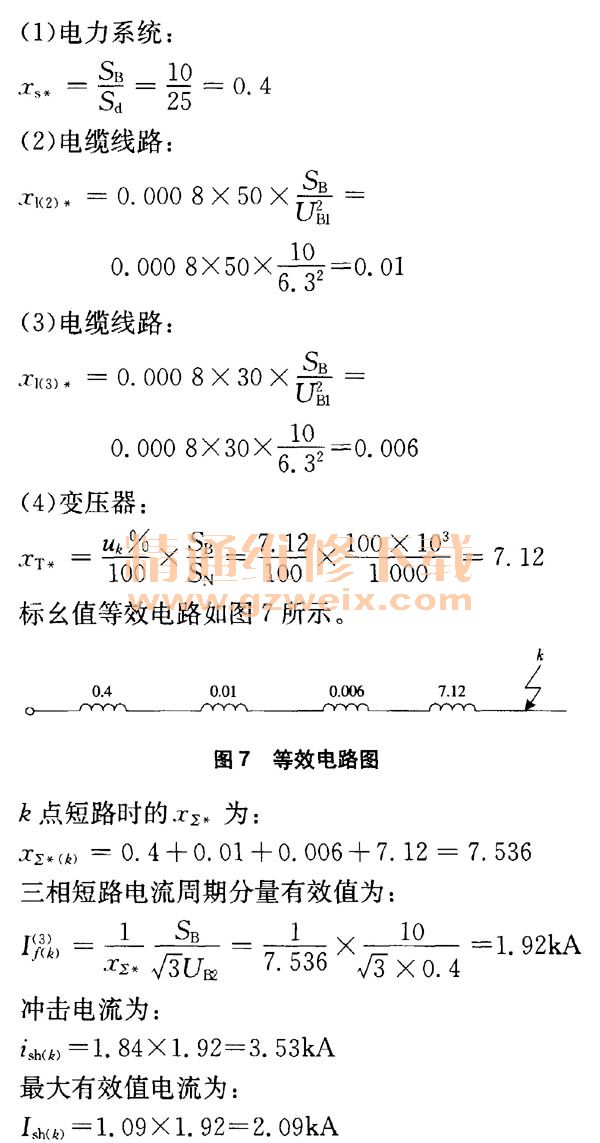

    故障发生时，该海上平台只启用了1台主发电机、1台主变。对空压机配电柜三相短路时的供电系统接线进行简化（如图6所示），k为短路点。根据设计资料及现场测量，电力系统短路容量为25MVA，电缆线路电抗χ=0. 000 8Ω/m。取SB＝10MVA，UB1＝6. 3 kV，UB2=0. 4kV计算各元件电抗。

    由计算结果可知，造成这次短路故障的三相短路电流非常大，周期分量有效值为1. 92kA。铜排与金属封板电气间隙距离远小于8 cm，两者间也未安装绝缘板，导致配电柜内部金属封板放电发热，引起封板烧熔。冲击电流在短路点达到了3. 53kA，强大的冲击力超出配电柜插头的动稳定性范围，导致弹簧失效、插头受损。强短路电流对插头与铜排接触面的影响，造成铜排损坏严重。
