4.4接线盒内侧面二次线绝缘试验

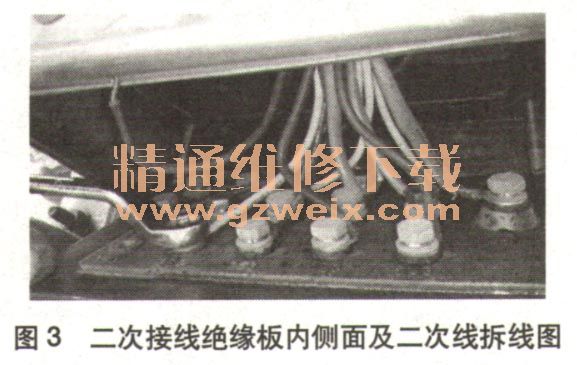

    如图3所示，继续拆下电流互感器底端接线盒内二次接线板内侧的二次线。对从电流互感器底端接线盒内二次接线板内侧至电流互感器内部二次绕组的二次线进行绝缘试验，结果显示均超过1 GΩ，绝缘测试值远大于规定，显然该二次接线绝缘合格。

    再对该二次绝缘板进行绝缘测试，结果基本和表1中A相测试值相同，显然是二次接线绝缘板造成整个二次电流回路绝缘降低，由此可初步判断该绝缘板存在绝缘击穿或严重过热老化现象。

    4.5 C相二次线绝缘试验
    按照上述方法对C相进行试验，同样发现是二次接线板造成整个二次电流回路绝缘降低。基于A相和C相相同的绝缘试测试结果，加上绝缘板内外面有渗出一层黑色油脂状物质，可基本判断二次接线绝缘板存在绝缘击穿或严重过热老化情况，致使整个二次电流回路绝缘降低。
    4.6温升绝缘测试

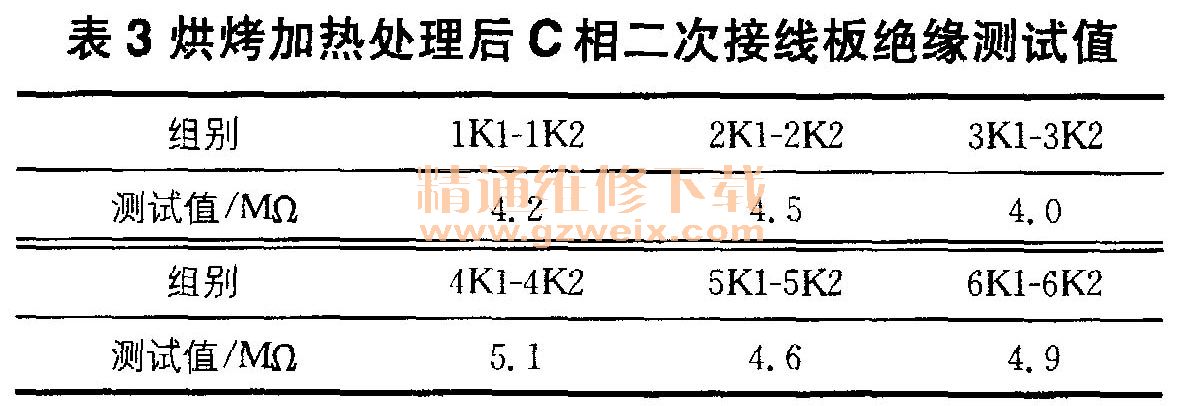

    拿酒精清洗二次接线板后用电热风对C相二次接线板烘烤加热20分钟，再次测试绝缘，结果见表3。

    分析表1和表3的结果后，不难发现经过烘烤加热后绝缘测试值不仅没有升高反而降低，显然是烘烤加热产生的温升导致绝缘降低。

    5 缺陷原因及风险分析
    该变电站室为敞开式户外站，111间隔电流互感器常年经受风吹雨淋日晒，特别是夏季，室外温度高达40℃。结合二次接线板内侧和外侧有大量黑色胶状胶物质渗出，加热烘烤能使二次接线板绝缘降低，可初步判断温升及老化致使二次接线绝缘板内侧和外侧大量黑色胶状物质渗出，从而改变二次接线绝缘板内部材质结构，导致过热老化，使得二次接线板绝缘降低，且该材质的二次接线绝缘板存在家族性缺陷。
    若不能及时发现并处理该缺陷，将会产生以下危害：（1）线路发生故障时，会导致故障电流在多余的接地点处分流，不能全部流入保护，造成保护拒动；（2）其它间隔发生接地故障时，会导致故障接地点与电流互感器回路多出的接地点之间形成环路，使得故障电流流入保护，造成保护误动；（3）如果该线路长期处于重负荷状态，二次电流较大，多余接地点分流导致母差保护有差流，存在线路故障，那么在电压闭锁开放时，会导致母差保护误动作。
    由于该型二次接线板的模具厂家已不再生产，为确保正常送电，检修人员用绝缘板加工制作电流互感器二次接线板，并经试验验证符合规程要求。同时，根据设备台账，该LGBW-110 W2型电流互感器二次接线板的材质存在家族性缺陷，共梳理出32只有该类型家族性缺陷的电流互感器。

    6 结束语
    在检修作业现场，对电流互感器绝缘要按照标准进行测量，出现问题后应及时梳理该厂家其它同类产品是否存在同样情况，若是家族性缺陷则应尽快汇总上报，以减少因厂家设计不合理而存在的安全隐患。
