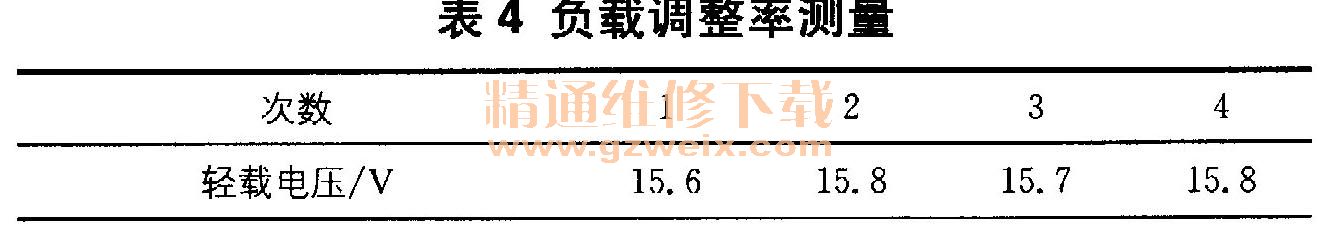

（4）负载调整率测量。满载即额定功率下的负载，轻载一般为额定功率的20%。由负载调整率S=可知，实际负载调整率达到5％，测量结果见表4，


    （5）电压调整率测量。电压调整率是表征稳压器稳压性能优劣的重要指标，是指在负载和温度恒定、满载电流的条件下，输出电压的相对变化量与输入变化量的百分比。UIN从17. 6V变化到13. 6V时，实际电压调整率小于0.3%，测量结果见表5。

（6）效率测量。根据效率P＝可知，实际效率达到87％以上，测量结果见表6。

    （7）过流保护电流值测量。当电流超过设定电流时，设备自动保护，不输出以保护设备。由过流保护测量数据（见表7）可知，电路的过流保护正常。

    5 结束语
    本设计将16V额定输入电压转换为5V直流输出电压。试验结果表明，该电源输出电压偏差小于15mV，最大输出电流大于3A，同时输出噪声纹波电压峰峰值小于40mV，负载调整率小于5%，电压调整率小于0．3%，效率达到了85％以上，具有过流保护功能。
