4.2市区网架理论校验
    （1） “N-1”校核。通过以上优化方案的实施，市区110kV变电站的电源均来自于不同的330kV变电站，满足变电站的“N-1”校核；同时，每座110kV变电站的线路路径也满足路径“N-1”校核。
    （2）潮流计算。选取冬大的运行方式进行相关潮流计算，由正常运行方式下潮流计算结果可知整个电网的110kV线路不存在过载问题，且均有较大的传输裕度；110kV等级母线电压均满足《电力系统电压和无功电力技术导则》规定的母线电压允许偏差为相应系统额定电压的－3％～＋7％的要求。

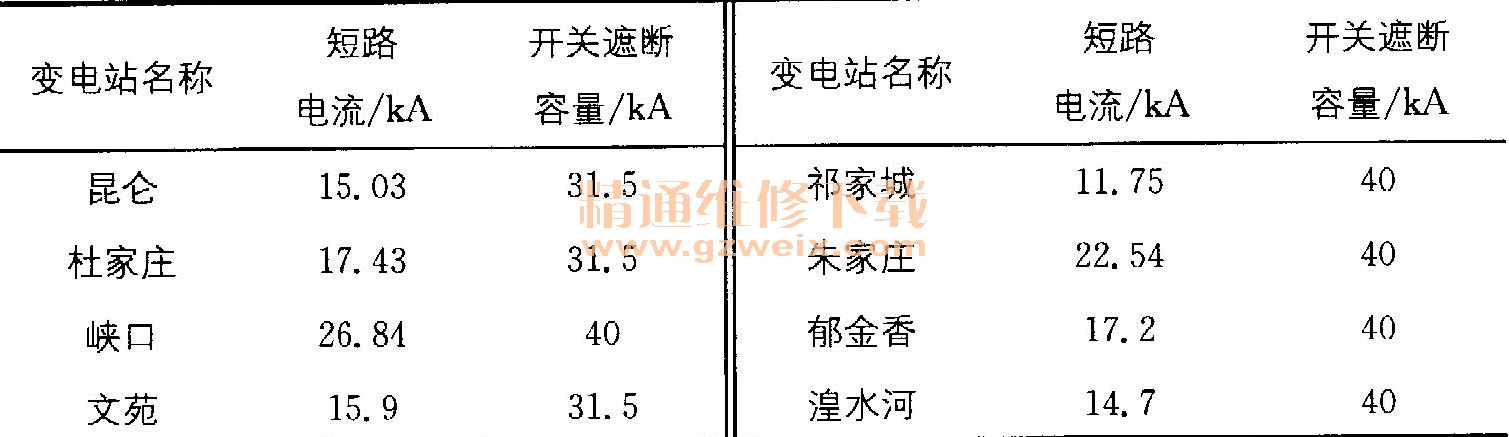

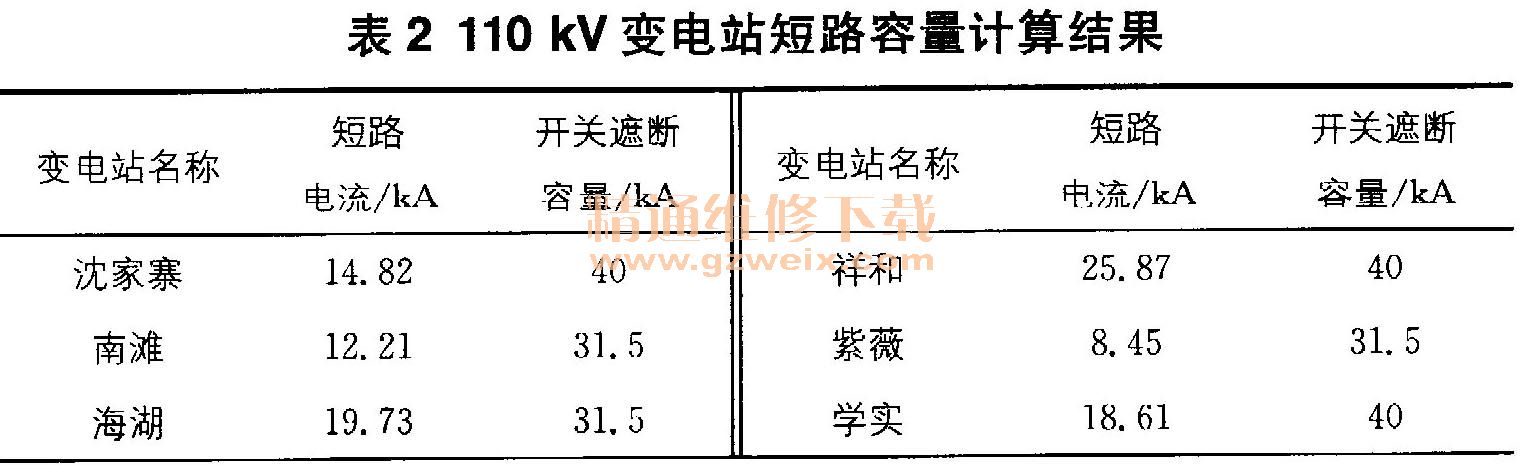

    （3）短路计算。选择110kV电网以330kV变电站为中心分片运行的正常方式，分片进行短路电流计算，结果见表2。计算过程中，取各变电站330kV母线为上级电网等值点。选取三相故障为短路类型，计算水平年为2020年，计算结果表明市区110kV变电站110kV侧三相短路电流均未超过《配电网规划设计技术导则》规定的最低值（31. 5kA），满足设备选型要求。

    5 结束语
    综上所述，双辐射接线在市区110kV供电网架结构中的使用应有一定的限制，如果大量应用将无法保证市区供电网架的供电可靠性。而实例证明，在市区供电网架双辐射接线的基础上，通过调整接线方式的类型能达到改善市区网架结构可靠性和适应性的目的，从而为城市用户提供可靠性更高的电源，也为城市的发展提供强有力的支撑。
