K点的综合零序阻抗Z∑0为：

式中，Z0为输电线路单位长度的零序阻抗；XT0为变压器T的零序电抗，当变压器铁芯为三柱式时取0. 8XT1;R0为系统中性点并联小电阻值；Rf为故障线路接地过渡电阻值。

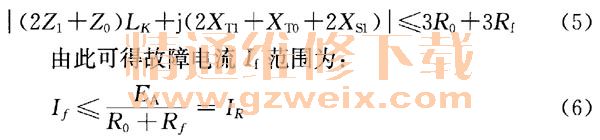

    由于该电流全部通过故障线路，因此故障线路继电保护装置很容易判断。保护动作后经一定延时将故障线路切除，故障线路被迫停电。根据式（4）可知，通过适当选取R0值，可将故障电流控制在合适数值范围内。通常情况下，有：

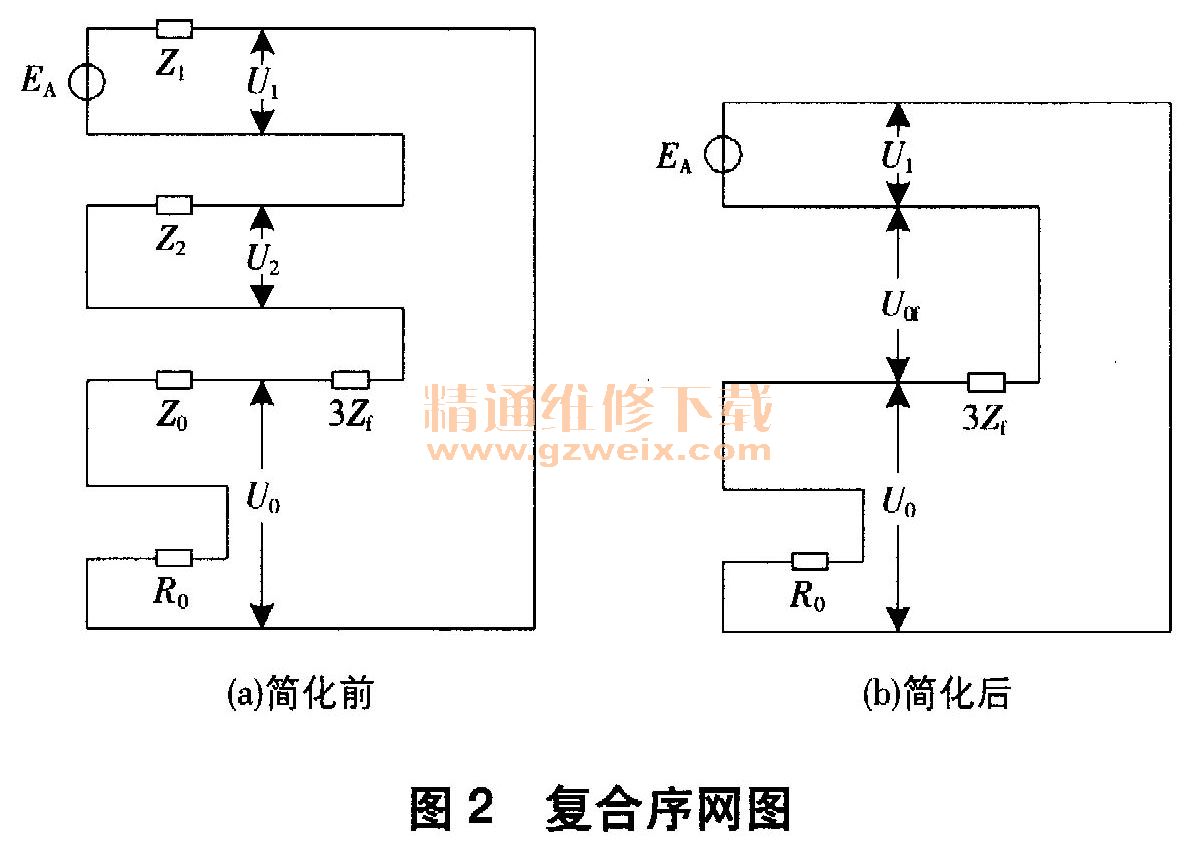

    据此，复合序网图可简化为图2（b）。某地区10kV系统中性点接地电阻通常为10Ω，代人式（6）可计算获得接地电流If小于606A（考虑电压波动EA取10. 5kV）。

    3 事故原因分析

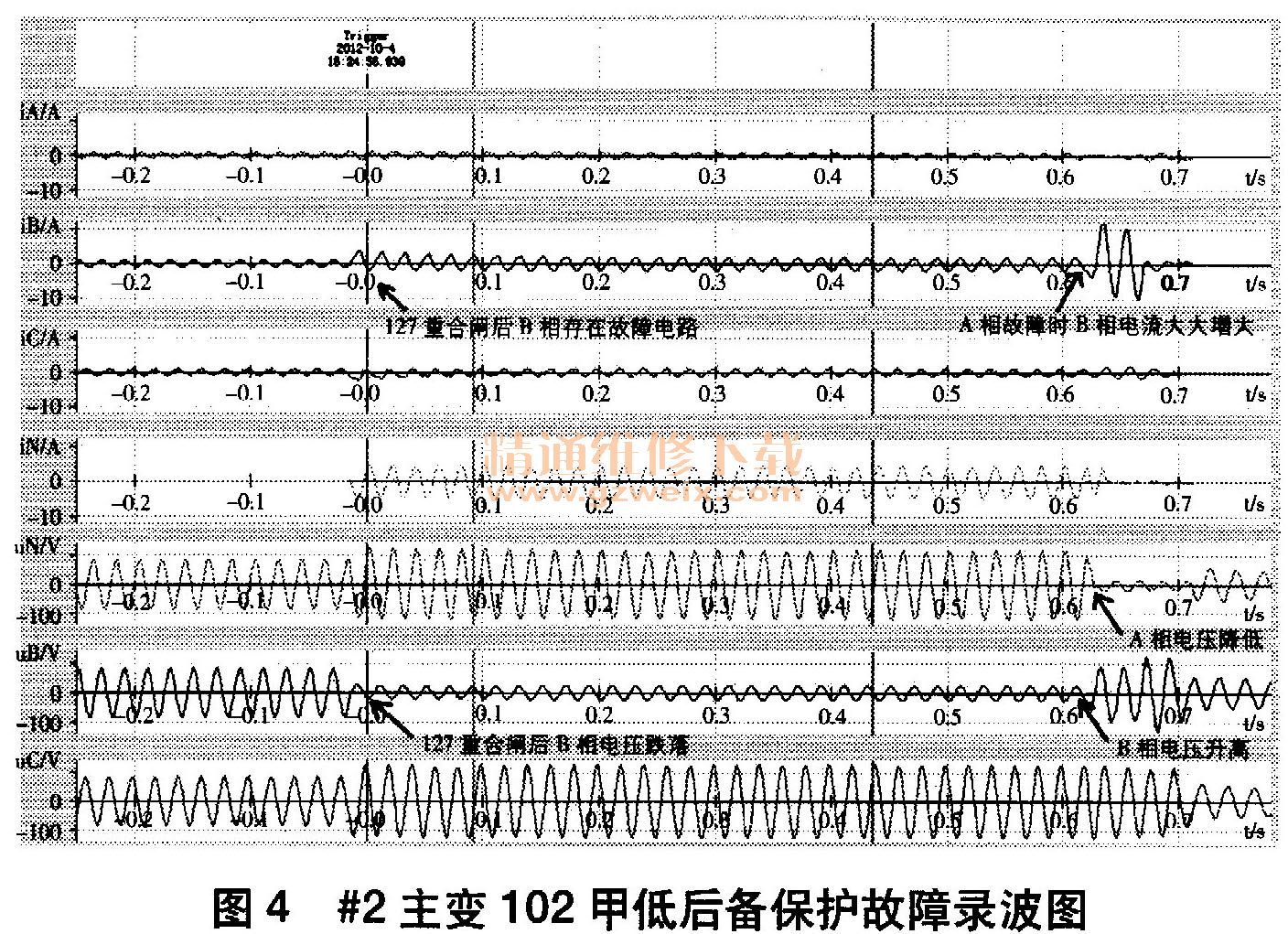

    图3、图4分别为127线路与＃2主变低后备保护故障录波图。127线路B相发生故障后，B相电流迅速增大至440A（TA变比为1 000/5），但无法达到电流保护定值（I段15A、II段7. 5A），因此需零序保护动作；零序保护动作后，经延时（现场整定为0. 6s，波形反映正确）跳开127开关；随后再经1s延时，重合闸动作，合上127开关；127开关合上后，故障仍存在，且A、C相电流衰减较快，B相中仍存在明显的故障分量。由于装置录波时间较短，无压缩录波功能，因此127线路故障录波图未能呈现完整的故障发生过程。
