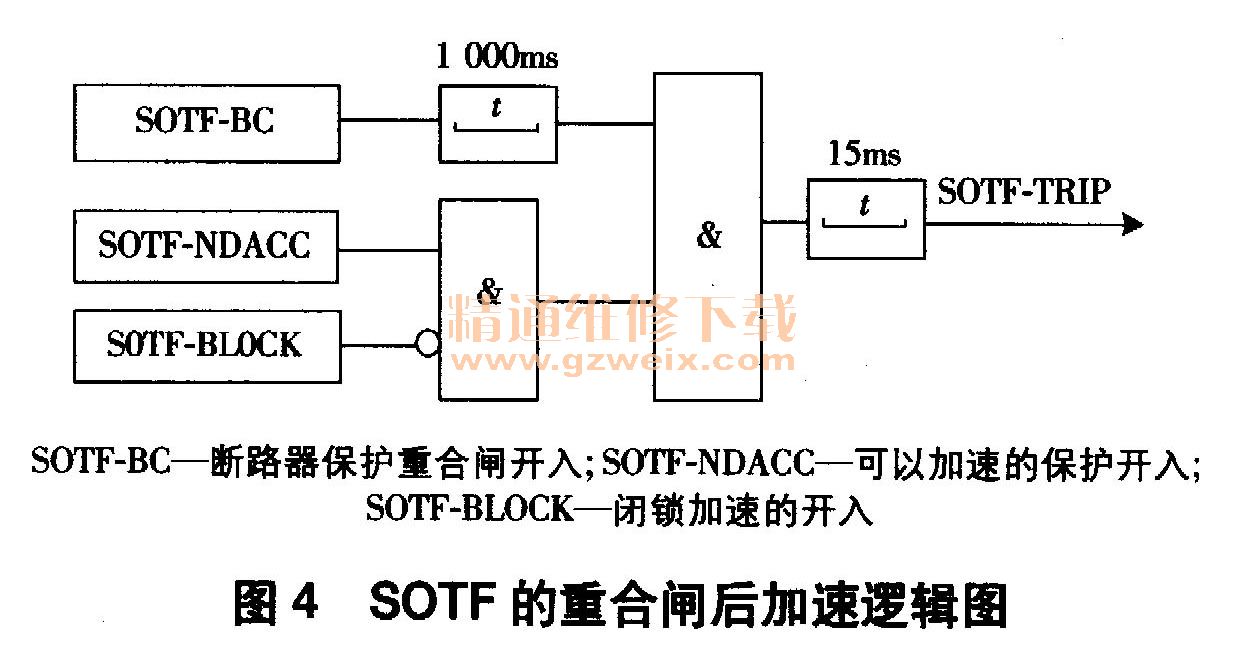

进口保护REL5 61的重合闸后加速功能的实现如图4所示。当后加速保护的功能投入后，SOTF-BC有开人后’扩展1 MOMS，期间若有保护后加速动作SOTF NDACC开人，且无重合闸闭锁SOTF-BLOCK开人，则SOTF-TRIP出口并扩展15ms跳三相开关。

    5249线甲、乙两侧的线路保护均为REL5 61线路保护。甲侧第一、第二套线路有AR-SOTF开入量的变位，重合于故障后线路保护动作，SOTFTRIP出口同时A、B、 C三相出口，5012、 5013开关均三相跳闸。乙侧的第一、第二套线路保护无AR-SOTF开人量的开人，当边开关重合于故障后线路保护只是A相再次出口，SOTF-TRIP未出口跳三相。
    根据保护原理检查乙侧断路器保护的重合闸动作输出接点开人REL561保护的SOTF的回路，发现5021断路器保护无重合闸动作输出接点开入REL561保护的SOTF回路。这是因为国产的线路保护与断路器保护配合不需要此回路，因此设计人员未设计相关回路，而这造成乙侧的线路保护未能实现正确的三相跳闸。
    2.2乙侧边开关与中开关跳闸差异分析
    乙侧5021断路器保护重合闸动作，5021开关A相由分位变成合位后，由于没有启动SOTF功能，重合于故障后线路保护仍然是单相跳闸，即A相跳闸出口，5021断路器保护NSR-321G发A相跟跳动作。由于5021断路器保护NSR-321G的保护逻辑中具有沟通三跳的功能，当断路器保护满足了有电流量起动、线路有流、A相跳闸开人、重合闸未充电的动作条件后，该断路器保护沟通三相跳闸动作跳开5021三相开关。
    边开关5021重合闸时间为0.7s，中开关5022重合闸时间为1s，因此当5021边开关A相重合于故障，线路保护发单相跳闸命令时，5022开关A相仍处于跳位且断路器保护REB5 51处于重合闸计时中。当5022开关保护收到A相跳闸开人后，5022开关重合闸逻辑的CB- READ-Y由“1”变成“0"，重合闸被放电。因为5022断路器保护REB551不具备沟通三跳功能而不能发三跳，导致5022开关B、 C相开关经3. 5s由开关本体三相不一致动作将三相开关跳闸。
    3 结束语
    通过以上分析可知，5249线单相永久性故障两侧保护动作不一致原因可以归结为以下两点：
   （1）乙侧的5021断路器保护的重合闸动作接点启动第一、二套线路保护的SOTF回路未设计，因此重合于故障后线路保护SOTF-TRIP未出口，是造成两侧线路保护动作不一致的主要原因。
   （2）乙侧的5022断路器保护为REB5 51，而REB551进口断路器保护不具备沟通三跳功能，是造成5022开关B、 C相开关经3. 5s由开关本体三相不一致动作三相跳闸的直接原因。
