2 回流自动防喘振系统方案的实现
    2.1控制器件的确定
    根据控制器的选型及设计要求，采用横河川仪的DX1006-1-4-3/A2/M1（6通道，带运算功能）型无纸记录仪，满足回流自动防喘振控制要求。以气源系统＃7机组压缩机为例，完成压缩机自动防喘振控制系统的设计与实现。
    2.2无纸记录仪要求
    2.2.1设置双画面要求
    设置抽／供双画面，画面根据抽／供测量信号自动切换。抽气主画面显示内容：抽气实际压比；固定压比；抽气入口压力测量值，抽气出口压力测量值，防喘阀门阀位信号，故障停机信号。供气主画面显示内容：供气实际压比；固定压比；供气入口压力测量值，供气出口压力测量值，防喘阀门阀位信号，故障停机信号。抽／供主画面要求显示实际压比和固定压比曲线。
    2.2.2控制逻辑要求
    逻辑1：当实际压比值达到设定阀开动作值后，#1继电器得电，驱动阀门开；当实际压比值小于阀开停止值时，#1继电器失电，阀门状态保持。
    逻辑2：当实际压比值小于设定阀关动作值后，#2继电器得电，驱动阀门关；当实际压比值大于阀关停止值时，#2继电器失电，阀门状态保持。
    逻辑3：防喘阀门全关信号反馈后，#2继电器无条件失电，解除继电器长时间带电；收到故障停机信号后，#3继电器得电，驱动防喘阀门直到全开（#3继电器直到关机、断电或切换到手动时才失电）。
    2.3参数设定

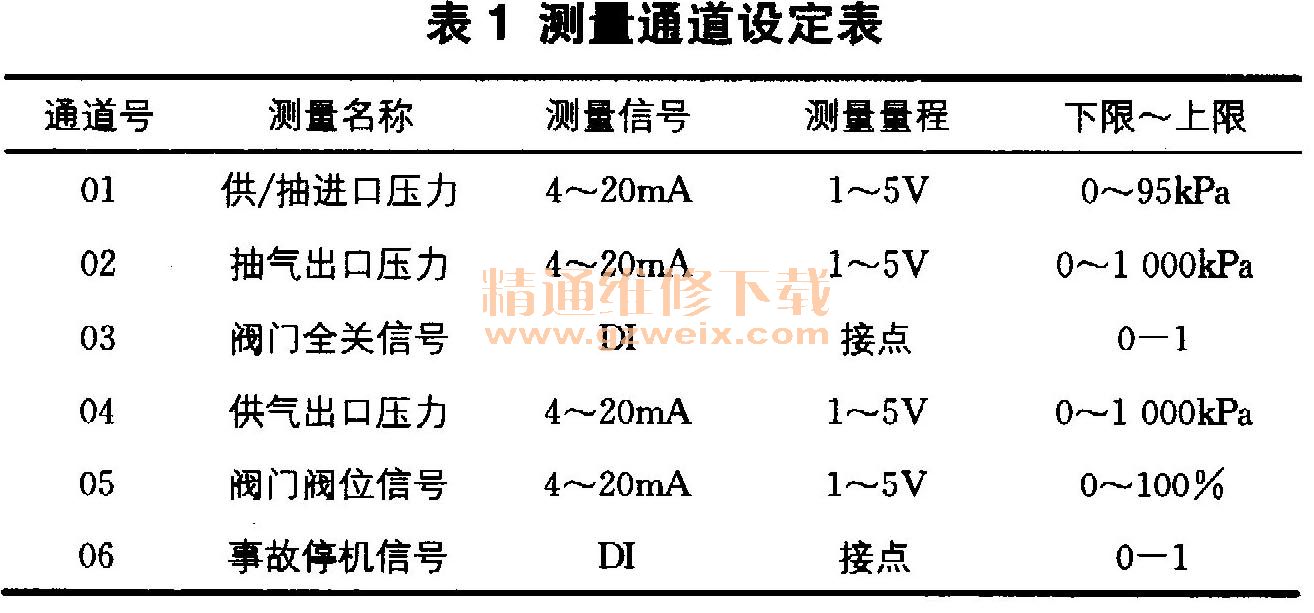

    （1）测量通道设定见表1。

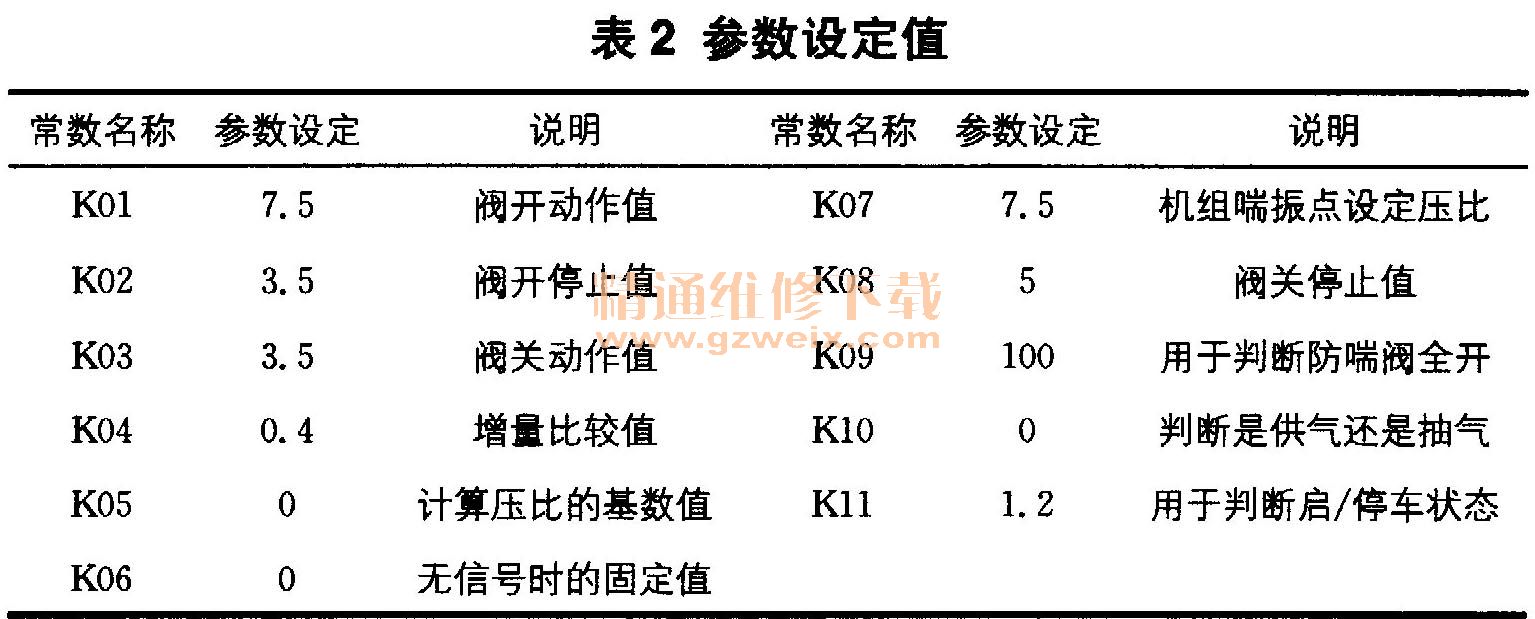

    （2）常数设定见表2。

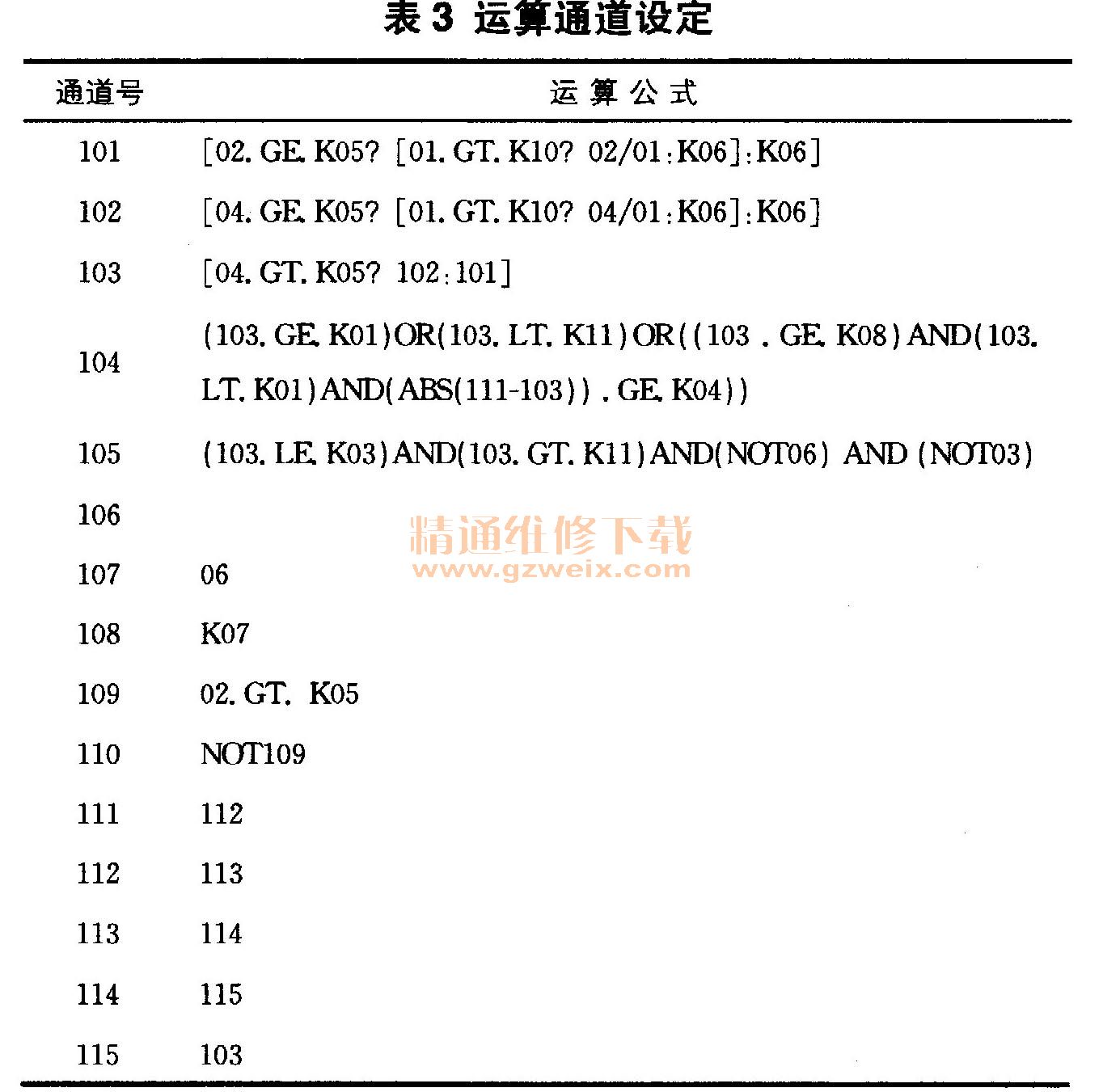

    （3）运算通道设定见表3。

    （4）画面组设定。
    ①分组。第1组（S01 ）：供气103 108 001 004 005006；第2组（S02）：抽气103 108 001 002 005 006；第3组（S03）：压比103 108.
    ②动作。S01的动作：切换显示组1；SO2的动作：切换显示组2。
    （5）设置的相关说明。

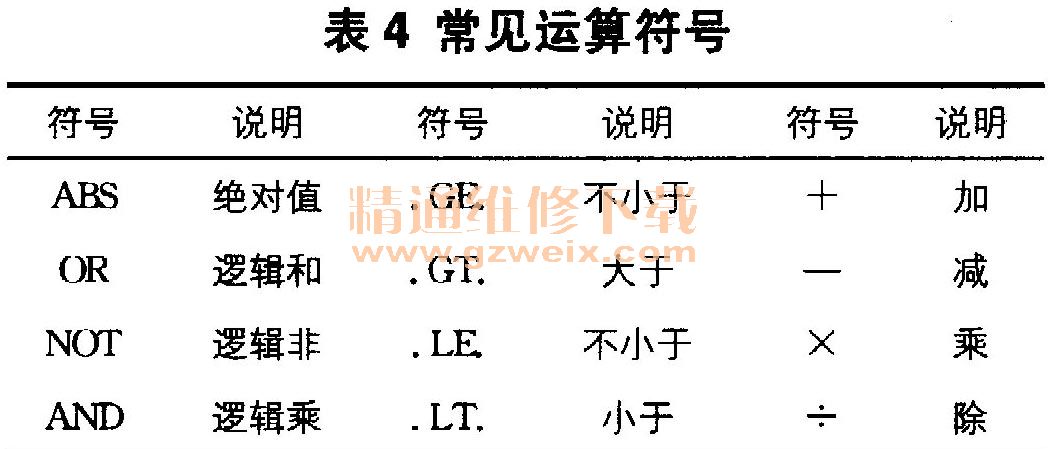

    ①常用运算符号见表4，其它需用运算符号可参见无纸记录仪说明书相关内容。

    ②运算公式说明。
    a） 101通道：用于计算抽气压比。运算式判读：[01.GT. K10? 04/01:K06〕运算式表示若抽气进口压力值大于K10常数0条件成立，则抽气进口有信号输入，101通道按出口除以进口计算，若无信号输入，则取常数K06 =0；同样，抽气出口有信号输入，执行［01. GT. K10? 04/01:K06〕运算式，若无信号输入，则取常数K06=0。
