2.3概率统计的故障诊断方法
    根据2.2节分析，不论开关柜运行是否可靠，关联特征量都不止一个。根据分析可知，关联特征量可分为3种情况。

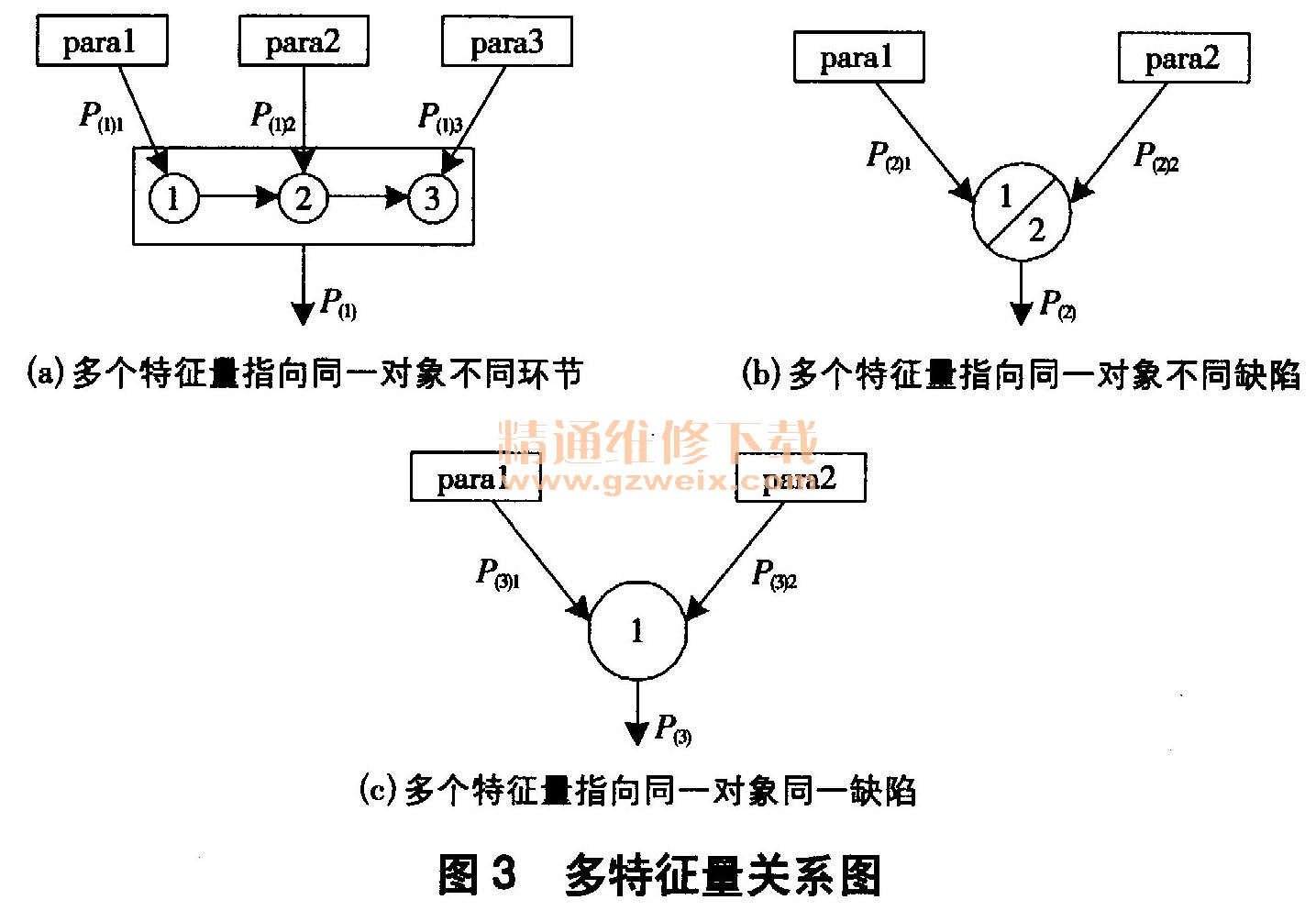

    （1）多个特征量分别指向同一被评估对象的多个独立环节，如图3（a）所示。

    （2）多个特征量指向同一被评估对象的不同缺陷，如图3（b）所示，2个特征量para1、para2为互补关系，彼此互不直接关联。
    （3）多个特征量从不同的原理指向同一被评估对象的同一缺陷，如图3（c）所示，2个特征量para1、para2为互证关系，彼此有高度的关联性。

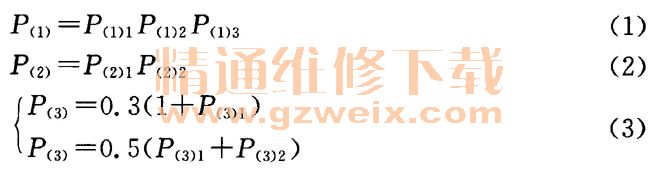

    分析图3所示的3种不同类型的关系可得相应评估数据概率计算式。

    式（3）分为两种情况：第一种情况，para1或para2反映评估对象有故障，且P（3）1 =P（3）2 =0. 5；第二种情况，Para1、para2都反映评估对象有故障。

    3 应用案例
    某220kV变电站35kV线路开关柜三相流变间相与相的安装距离小于300mm，连续测温显示环境温度为350C时温升△TCL =40K。由表3、表7可知，两种特征量分别指向同一被评估对象的不同组成部分。根据式（1）可得P1（1）＝54%，则该开关柜数据异常，发出告警。结合停电试验，可得局部放电值大于规定值，据此提出整改措施，以保障开关柜正常运行。

    4 结束语
    本文分析一起开关柜绝缘故障导致的主变差动保护动作，指出开关柜的运行状况直接决定了系统运行的稳定性。鉴于此，创建基于开关柜结构的故障特征量来评估开关设备运行可靠性和控制可靠性，解决了目前技术标准有自评估要求，而工程实际缺少可用自评估方法的问题。通过分析监测特征量间关联关系，应用概率合成方法，实现了多特征量的综合评估，解决了目前多特征量综合分析中“单因多果”的问题，为自评估方法的建立奠定了基础。最后利用评估结果结合停电试验充分验证了评估策略的有效性。
