（1）接在GOOSE网中心交换机A上的的母线智能终端A、母线合并单元A、母差保护A、母线测控等IED装置等将无法通信，导致母线间隔的遥信信息无法上传、遥控命令无法下达，母差保护与其它保护的通信断链。
   （2）接在GOOSE网子交换机A上的边开关保护、边开关测控等IED设备将无法与接在GOOSE网中心交换机A上的母差保护、母线测控等IED设备通信，直接影响边开关失灵启动500kV母差保护、500kV母差保护三跳闭锁边开关重合闸等信息的传输，会造成系统故障时保护装置的不正确动作；另外，还将影响母线接地闸刀与边开关闸刀的联闭锁，使母线接地闸刀与边开关闸刀之间失去联闭锁逻辑。
   （3）将影响接在GOOSE网中心交换机A上的500kV故障录波器A和网络分析仪对电网数据的采集功能，电网故障时会导致故障信息的丢失。
    此时，应将相应的500kV母差保护A、边开关保护A等相关保护停用，同时将500kV母线测控的遥信、遥测数据封锁，做好相应的安全隔离措施后再查找故障原因并处理。
    目前，过程层交换机的消缺或检修模式有整机更换和光收发模块更换。整机更换时，需要先做好原交换机配置文件备份，待更换交换机后再重新下载备份文件，确保IP地址、VALN设置等参数的正确性；交换机更换完成后，只要继电保护装置不出现链路中断告警等信号，就能确保继电保护系统的正常运行。更换光收发模块时，则应根据具体的产品要求，确定更换后是否需要重新配置光口模块。
    4.2.2 GOOSE网子交换机故障
    当GOOSE网交换机发生故障时，凡通过该交换机进行信息交互的设备均会因收不到相关信息而发出告警。

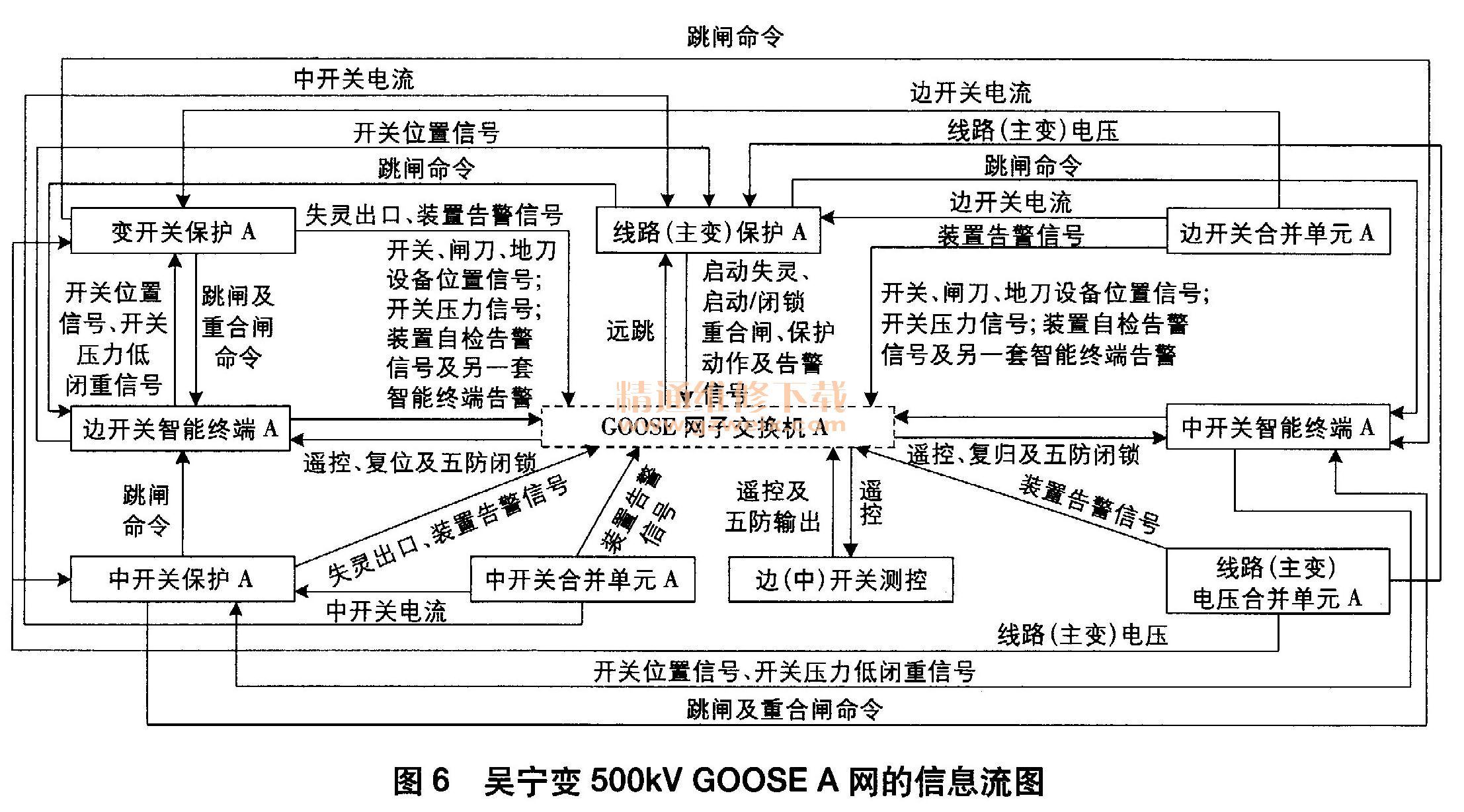

    图6中，经GOOSE网子交换机A进行信息交互的设备主要有测控装置、线路保护A、母差保护A、边开关保护A、中开关保护A、边开关合并单元A、中开关合并单元、边开关智能终端A、中开关智能终端A、线路（主变）电压合并单元等。当GOOSE A网交换机故障时，开关保护A将收不到母差保护A的启动失灵及闭锁重合闸信息，收不到线路保护A的启动失灵及闭锁或启动重合闸信息，线路保护A收不到开关保护A的远跳信号，母差保护A收不到开关保护A的失灵出口信号，从而将影响相关保护的正常工作；同时，测控装置遥信、遥控及遥调功能均受影响，监控系统遥信刷新异常，计量装置的电量计算出现异常。

    为防止上述相关保护因收不到相应的信号而误动，应退出受影响的相应保护装置，然后及时更换GOOSE交换机，使其恢复正常运行。

    5 结束语
    由于智能变电技术投入实际工程应用只有几年时间，因此相关的工程和技术经验相对欠缺，特别是运行中智能设备的异常整改或事故处理等问题都需要进一步研究和完善。本文通过总结智能变电站中交换机的运行维护注意事项，为智能变电站的日常维护指明了重点和方向；同时分析了GOOSE网交换机异常时的影响范围，并提出相应的处理意见，可为智能变电站交换机运行中的异常处理提供参考建议。
