根据故障现象分析，可能是记录部分有问题。首先检查感热头供电电压，通电进入复印状态后，用万用表测量电源单元的连接器 CN404 的①端无+24 V 电压输出。再测量另一个连接器CN402 的①端 +24 V 电压正常。

由于感热头供电电压为受控电源，由+24 V 供电电路经继电器 RLY401 输出，继电器的线圈受主控电路输出的“HEAD ON”信号控制。+24 V 供电电路输出的电压正常而感热头供电电压不正常，说明继电器未吸合。检查 CN402 的①脚(HEAD ON 信号)复印时即转变成高电平，工作正常。

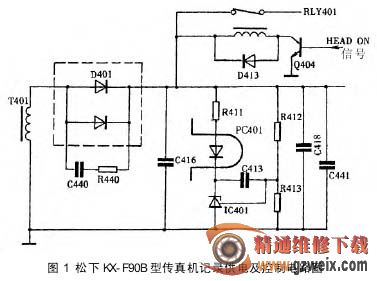

如图 1 所示，测量 Q404 输出端进入复印状态后仍保持高电压不变，说明驱动器 0404 损坏。更换驱动器 Q404 后，开机试验，接收时记录副本正常，故障排除。
