4 锁油阀工艺特性
    粉末冶金是烧结材料，对模具精度要求比较高，压制烧结过程孔口，端角产生易产生细微的毛刺，需要烧结后整形去除。锁油杆底部承受压力与冲击力，对径向压溃强度要求大于500 MPa，表观硬度HB90～140，需要蒸汽处理提高强度。
    在运动中实现锁油套、锁油杆自由嵌合无接触摩擦，对零件的形位公差要求较高。往往在压缩到行程末端时，产生卡滞、阻涩及运动不滑畅现象，这与锁油套、锁油杆的制造精度有关。特别是锁油杆，内孔定位活塞管，外径定位在外筒底部凹台内，同轴度与垂直度要求极其重要。如果采用烧结材料，支撑端面很可能达不到需要的要求，这时需要采取后续加工来弥补。

    5 缓冲阻力测试

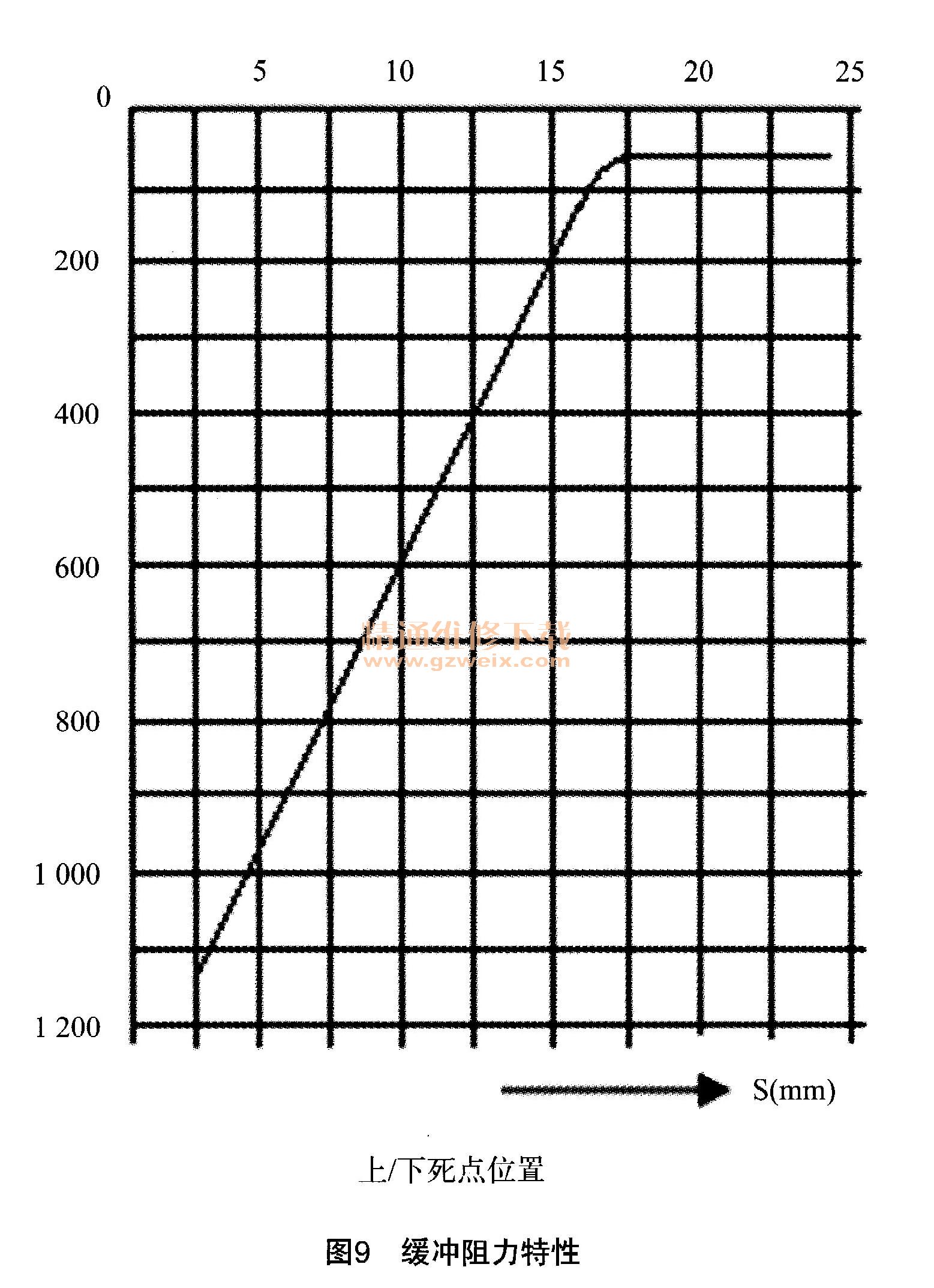

    缓冲阻力在很多图纸上并没有特别规定，但有的图面给出了如图9所示的缓冲阻力曲线，该曲线包括了复原测、压缩侧缓冲阻力。测试缓冲阻力时要遵循如下要求：

    a）测试行程S：50 mm；
    b）测试速度V：0.5 m/s（或者0.3 m/s）；
    c）测试位置：
    I）压缩侧Lmin＋2.5 mm为下死点，距离2.5 mm处测量；
    II）复原测Lmax－2.5 mm为上死点，距离2.5mm处测量。
    d） A（试温度t：开始测试时运动油温度20℃～25℃。
    缓冲阻力与示功图测试唯一不同的是测试位置，其余测试条件完全相同。
