拆装及维修轻骑小踏板139发动机(一)
来源:本站整理  作者:佚名  2013-03-04 19:06:35


(二)安装

  可以按与拆卸顺序相反的步骤安装发动机。

安装后轮紧固螺母④要达到规定扭矩值。如图15所示。

扭矩值:118N·m

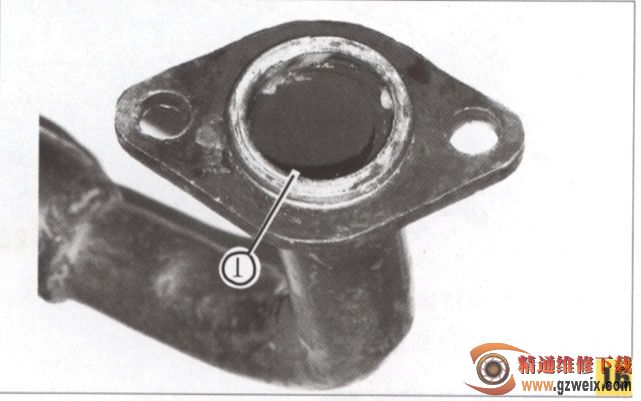

安装消声器前必须更换新的排气管密封垫①。

如图16所示。

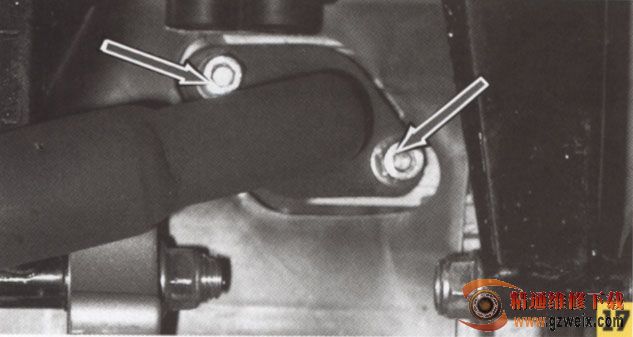

消声器接头螺母要达到规定扭矩值。如图17所示。

扭矩值:10N·m

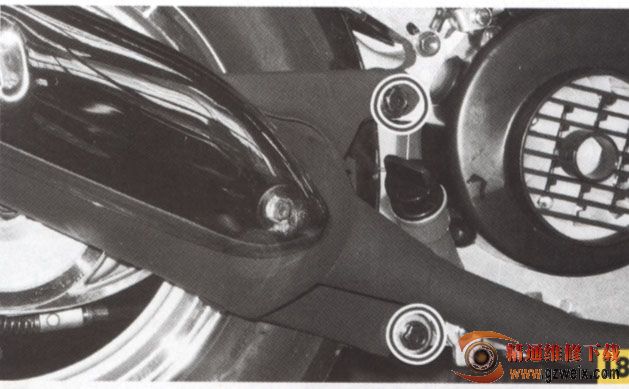

消声器安装螺母要达到规定扭矩值。如图18所示。

扭矩值:24N·m

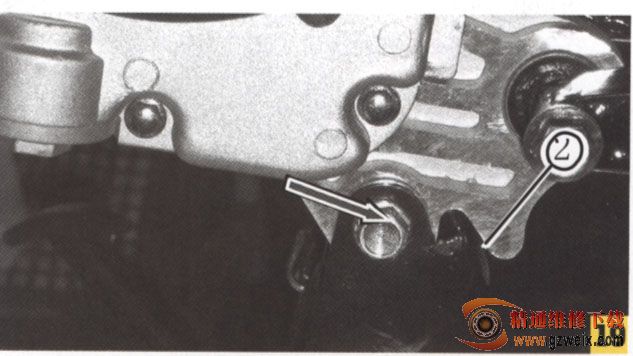

安装中心支架②,紧固螺栓要达到规定扭矩值。

如图19所示。

扭矩值:54N·m



二.压缩压力

    注意:

    检查压缩压力之前,须检查汽缸盖螺母和螺栓是否拧紧到规定的扭矩值,气门是否已正确调整过了。

    测试之前通过空转将发动机加热。

    拆下火花塞。

    将压力计固定在塞孔上,注意应使其连接绝对牢固。

将化油器节气门①打至全开位置。如图20所示。

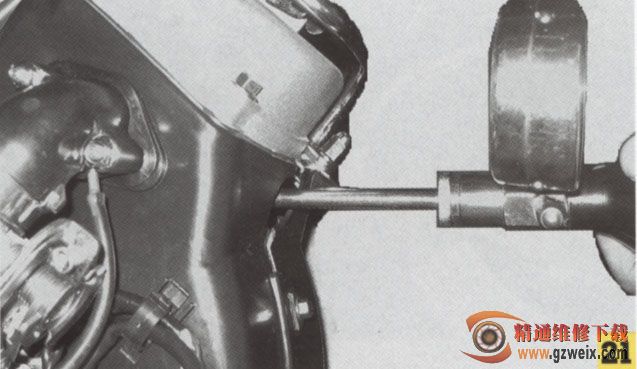

    用启动电机或反冲式启动器启动发动机数次,然后读出表最高指示值作为汽缸的压力。如图21所示。压缩压力:转速为800r/min时,压力为1540kPa。



    安装中心支架②,紧固螺栓要达到规定扭矩值。

    如图19所示。

    扭矩值:54N-m

    压缩压力过低暗示可能有下列不正常现象发生。

    1)汽缸壁过度磨损。

    2)活塞或活塞环磨损。

    3)活塞环粘在槽里。

    4)气门座接触不良。

    5)击工头密封垫不良。

    压缩压力下降到或低于上述指定极限值时,发动机必须大修,应按照要求分解、检查和修理发动机。
