检修大阳DY110-15A启动装置结构故障
来源:本站整理  作者:佚名  2013-03-01 15:57:12


   如图31所示,从右曲轴、变挡主轴上分别取出初级离合器、次级离合器。

    如图32所示,检查反冲启动超越离合器组件齿轮。

    如图33所示,反冲启动离合器在初级离合器的安装位置。

    如图34所示,从初级离合器摩擦盘中,拆卸并取出反冲启动超越离合器。反冲启动超越离合器弹簧、滚柱变形、磨损,不但影响反冲启动性能,而且还间接性地影响到摩托车的动力性。反冲启动超越离合器出现问题,不应采取更换弹簧、滚柱等方法修理,应成套更换原厂反冲启动超越离合器或初级离合器。



    3.拆卸检查反冲启动轴齿轮组合

    检查反冲启动齿轮轴组件,必须分解左右曲轴箱。分解左右曲轴箱之前需要拆卸右曲轴箱部件:初级离合器(已拆掉)、次级离合器、变档摇臂组合、变档凸轮轴星形轮、星形轮定位板组合。

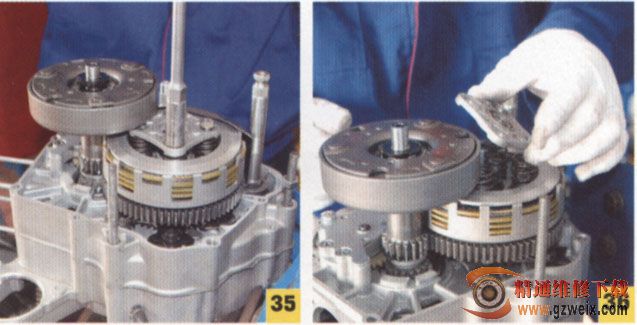

    如图35所示,用T形扳手拆卸次级离合器弹簧座螺钉。

    如图36所示,从次级离合器上取掉弹簧座。
