iPhone4S没有3G信号故障维修
来源:本站整理  作者:佚名  2015-12-16 11:47:26

    一部iPhone 4S手机,不能上3G,用户使用的是联通卡,机器摔过以后就出现这样的问题了。
    故障分析:iPhone4S手机WCDMA射频部分的故障主要表现为无信号、信号弱、无发射等,WCDMA部分电路故障检修可参考以下流程。
    在检修WCDMA部分之前,首先要检查手机是否能够在GSM系统中使用,如果能在GSM系统中使用,就按照以下流程进行检修,如果在GSM系统中也无法使用,首先要检查射频处理器U2是否工作或电源供电是否正常。
    WCDMA射频电路的供电电路、射频处理器电路、参考基准时钟电路的维修请参考GSM射频电路故障维修。
    故障维修:对于iPhone 4S手机不能上3G问题,具体检修步骤如下:
    1.天线电路故障维修
    WCDMA射频电路的天线部分主要指天线至天线开关U3、U8之间的电路,主要包括天线、天线匹配电路、天线开关U3、U8等。天线、天线匹配电路的故障维修请参考GSM部分。
    WCDMA天线电路故障维修可以使用“假天线法”,其中天线开关U8的15脚为WCDMA射频公共端口,如果将“假天线”焊在天线开关U8的15脚,故障能够排除,说明故障部位在天线开关U8至天线之间的电路。如果故障仍然无法排除,则需要按下面的步骤继续进行检修。
    WCDMA天线电路故障测试点如图图1所示。

    2. WCDMA功率放大器电路故障维修
    在iPhone 4S手机中,WCDMA功放集成了天线开关、低噪声放大器、功率放大器等电路,在功率放大器电路故障维修中,以BAND5频段WCDMA功率放大器为例进行介绍,BAND 1频段和BAND2频段、BANDS频段故障维修方法与BAND5相同,不再赘述。WCDMA功率放大器故障主要表现在无服务、拨打电话困难、发射大电流等。

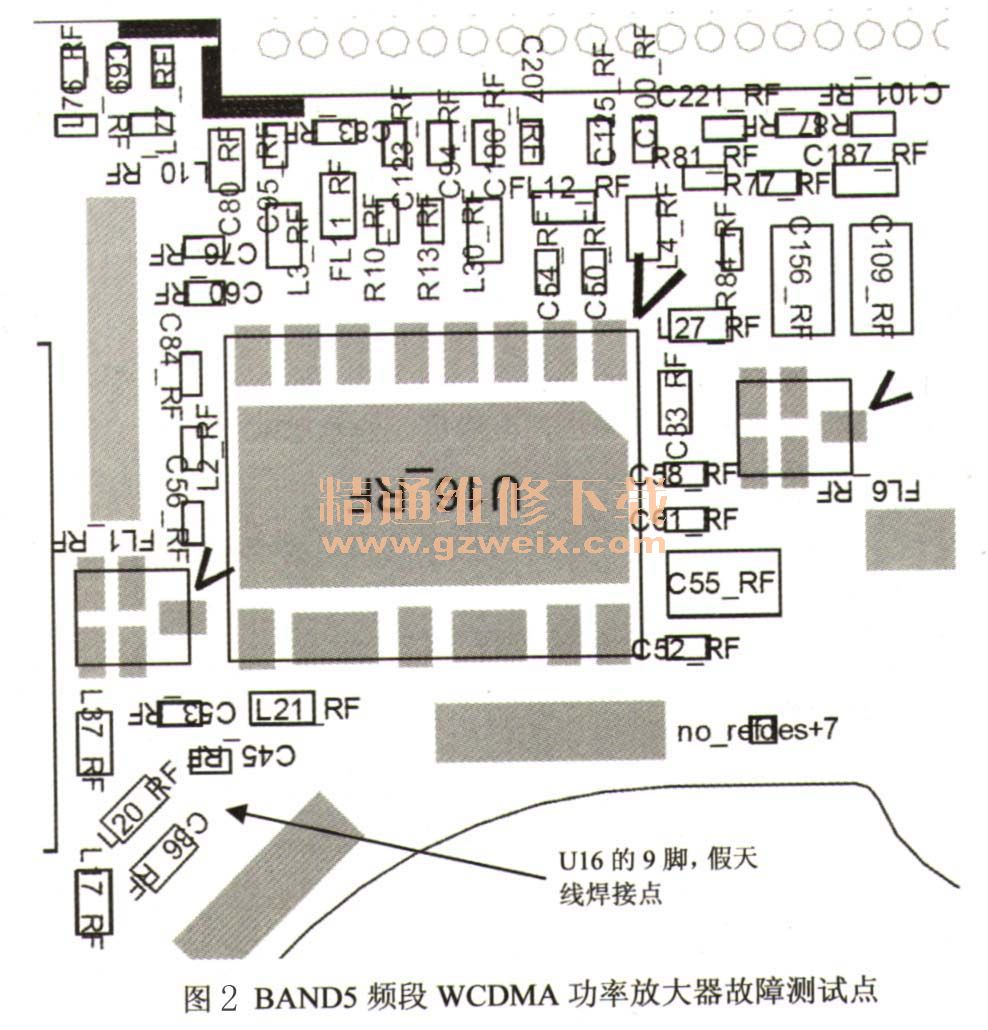

    BAND5频段WCDMA功率放大器故障测试点如图2所示。

(1)供电电压测量
    使用示波器测量BAND5频段WCDMA功率放大器的13、14脚有PA供电电压,如果供电电压不正常,检查PA电源芯片U9,如果供电电压正常,再检查其他部分。

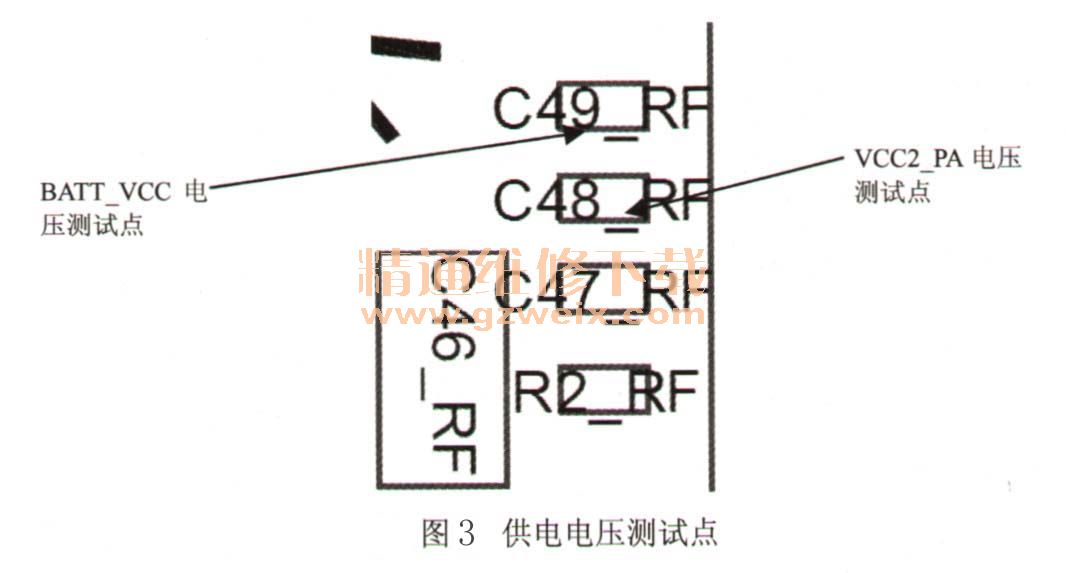

    供电电压测试点如图3所示。

(2)射频信号测量
    在U16的9脚焊一个假天线,如果信号正常,说明故障在U16至天线之间的电路,否则说明故障在U16至射频处理器U2电路之间。
(3)控制信号测量
    功率放大器的2脚为使能信号,3脚为模式控制,4脚为功率检测。使用示波器依次检查波形是否正常,如果波形不正常,检查基带处理器U4,如果波形正常则更换功率放大器U16。
根据用户反映的问题,补焊U8_RF以后,WCDMA信号正常。


关键词:苹果4s
