一部iPhone 4手机，客户反映晚上睡觉时手机电量剩余4%，充电时显示有闪电符号，但是第二天早上手机还是无法开机，更换充电器后，仍然不能正常充电。
    故障分析：首先排除尾插和电池等外配问题引起充电不正常。有充电闪电符号，说明充电电路已经工作，但充电电压部分工作不正常。
    故障维修：经确定不是外配问题，于是维修主板。先更换了充电保护管Q2，故障依旧。测量通路电阻R81到Q2C2脚，发现不通，更管电阻R81，充电问题修复完成。

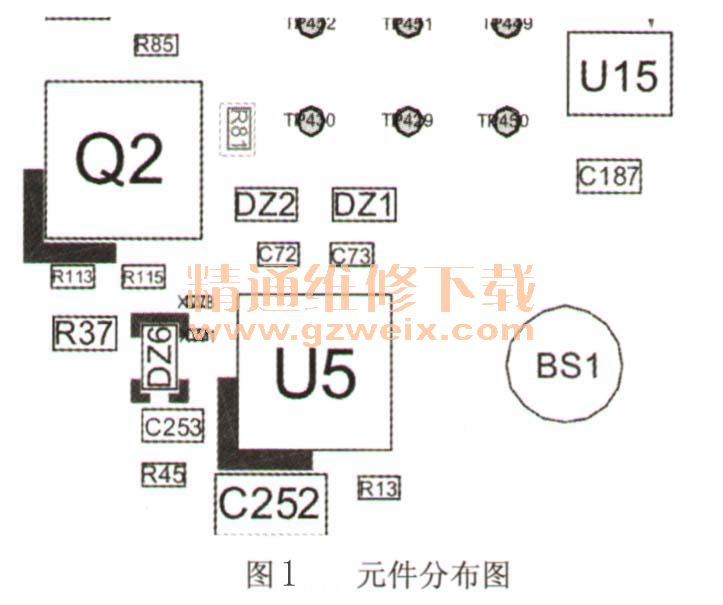

    元件分布图如图1所示。

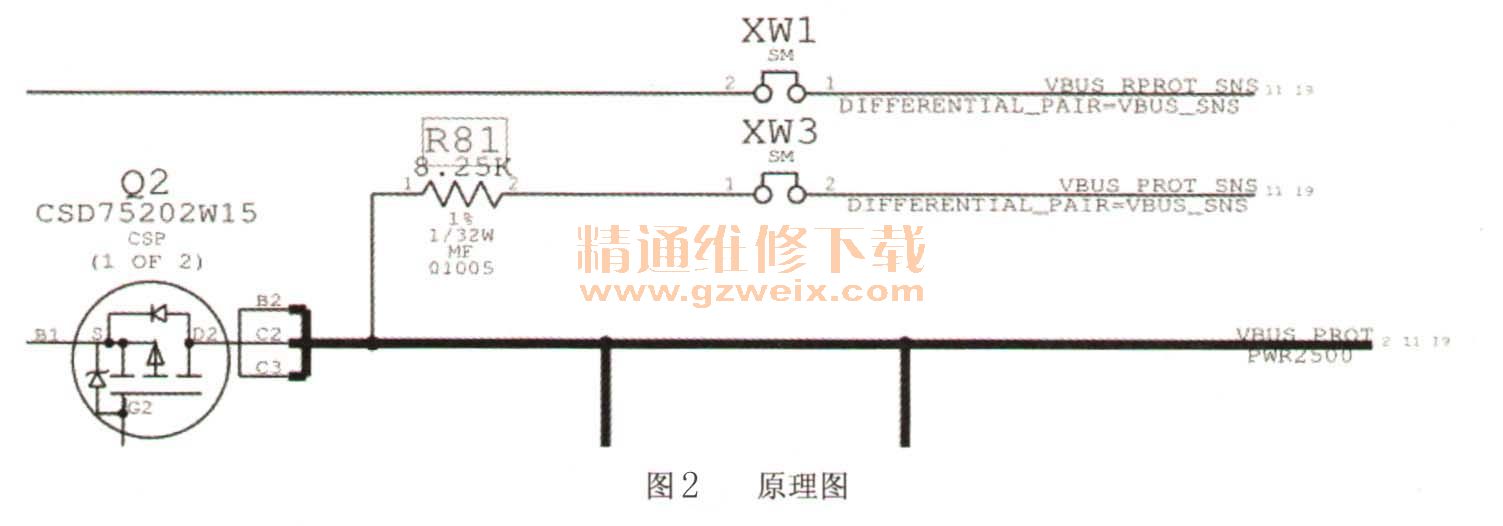

    原理图如图2所示。
