iPhone 5更换显示屏后听筒没有声音
来源:本站整理  作者:佚名  2015-12-07 14:13:04

    一部iPhone 5手机,称送来时只是显示屏出现问题,更换显示屏后,听筒没有声音了,己更换过听筒排线,问题没有解决。
    故障分析:根据同行描述的问题,可以肯定是人为造成的,需要检查听筒排线座子边上是否有元器件脱落。

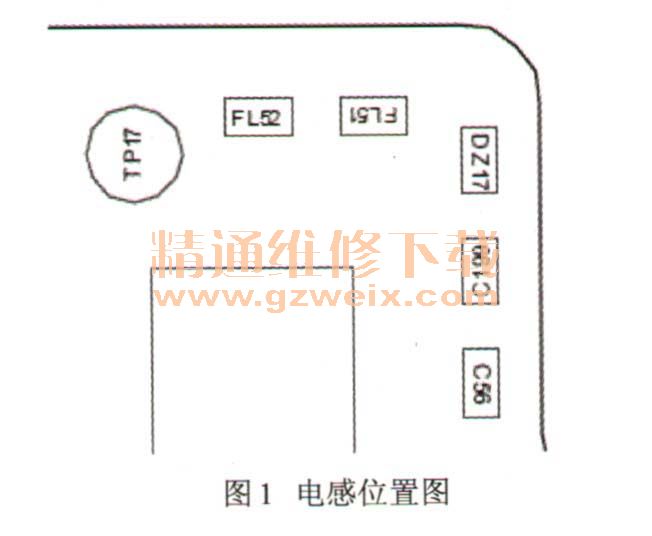

    故障维修:拆下屏幕检查显示屏接口周围元件,发现FL51、FL52脱落,正是听筒连接处通过点,短接这两个电感以后,故障排除,听筒正常,电感位置图如图1所示。

    电感FL51、FL52是听筒信号的滤波电感,如果开路以后,则会出现听筒无声的问题,原理图如图2所示。

关键词:苹果5
