Sony DSC-W150数码相机拆修及镜头组装
来源:本站整理  作者:佚名  2014-12-13 09:45:26

    二、Sony DSC-W150镜头与机身组合

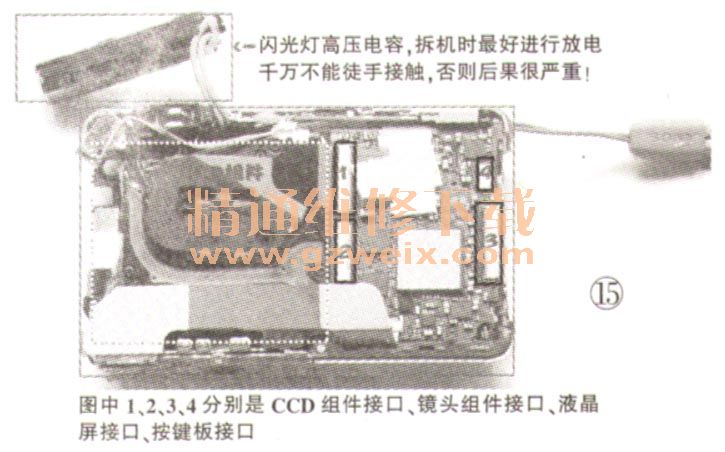

    1.如图15所示虚线框中已组装好的镜头组件,放入实线框中(含有主板的)相机总框架中。

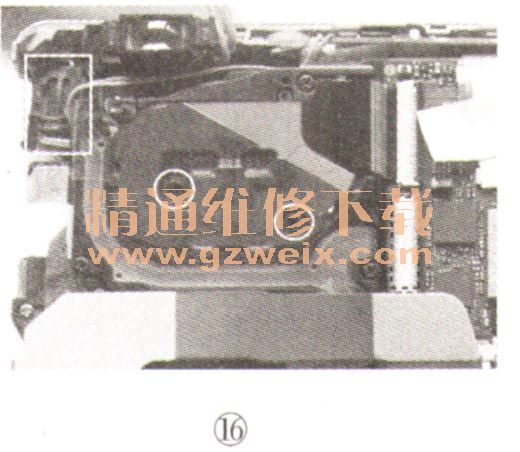

2.安装图16中实线框中的聚焦辅助灯并用卡子卡住,用螺丝固定图中圆圈框中的CCD组件,连接虚线框中主板与镜头组件的排线,并检查CCD组件的排线是否连接牢固。

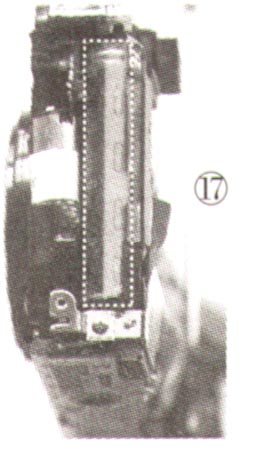

    3.把相机侧过来,如图17所示固定好虚线框中高压电容,安装实线框中螺丝。

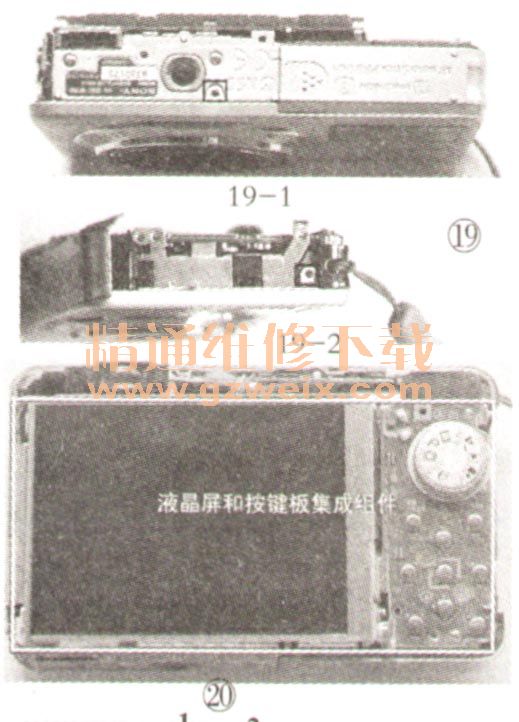

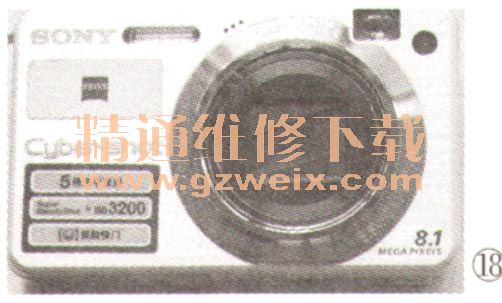

    4.相机有镜头一面向上,安装图18所示的相机前面板,图19-1、19-2所示用螺丝固定前面板。

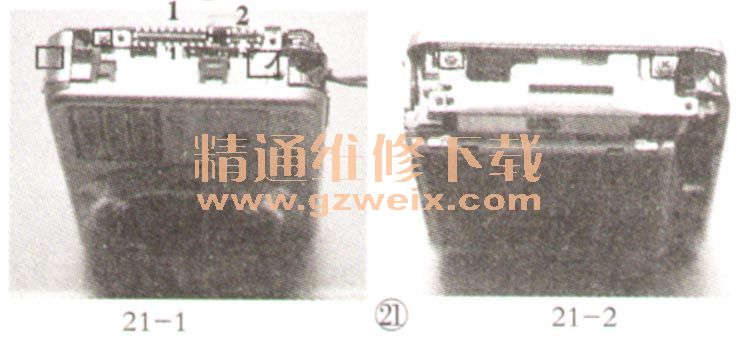

    5.把相机反过来,将图20所示的液晶屏和按键板集成组件,盖到CCD组件和主板上面,连接图21-1所示虚线框1、2中的液晶屏、按键板与主板的排线,固定图中和图21-2实线框中的螺丝。

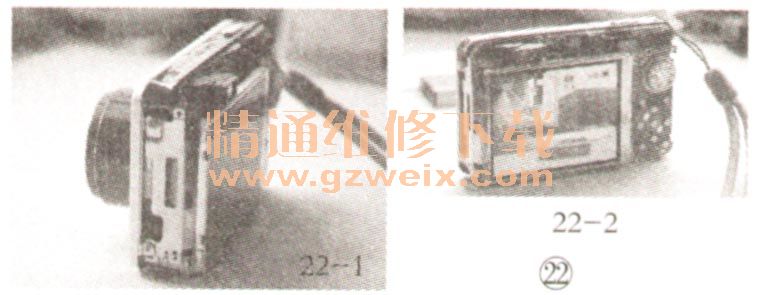

    6.至此相机主要组件组装完成,可以装入电池开机测试,相机镜头能正常伸缩,聚集正常,屏幕没有再出现“关闭电源并重新开启”提示,如图22-1、22-2所示,相机修复成功。

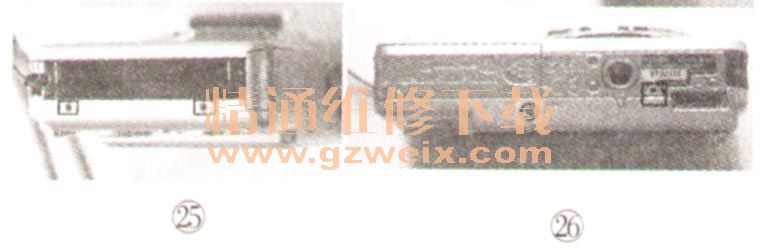

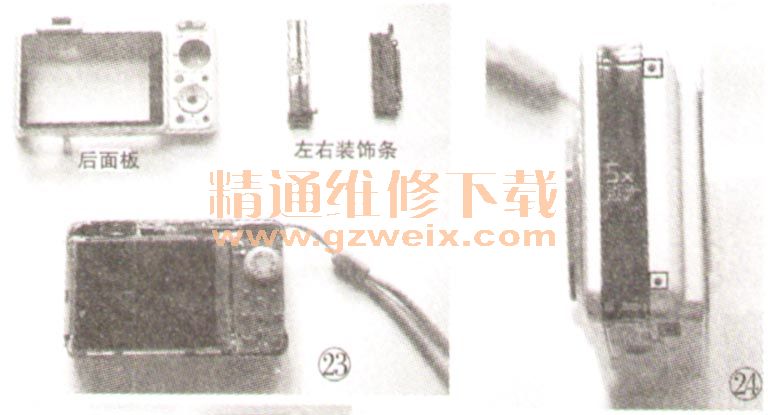

    7.余下的步骤就是安装相机左右两边的装饰条和后面板,如图23~26所示,图中实线框的地方用螺丝固定即可。



    拆机可以按照前述相反步骤进行操作。
