佳能EOS650D单反相机进水后的拆机维修
来源:本站整理  作者:佚名  2013-12-10 10:06:39




    14.如图15所示,先将排线PX15-1从电路板上分离,然后将固定螺钉15-1,15-2,15-3拧下,再把底部构架板及其相应的固定螺钉取下,这时就可以分离相机电池仓与主体至如图16所示的状态。


    15.图17是电池仓与主体分离后的正面俯视图。相机的镜头信号是通过图17中所标识的A→B→C→D的路径传送到主板。该机的故障之一,是镜头与机身的通讯出现了问题,那么A→B→C→D的传输过程中,B→C→D、主板的传输路径出故障的可能性最大。继续分解,拧下固定螺钉17-1、17-2、17-3,将电路板取出,即可至如图18所示的状态。

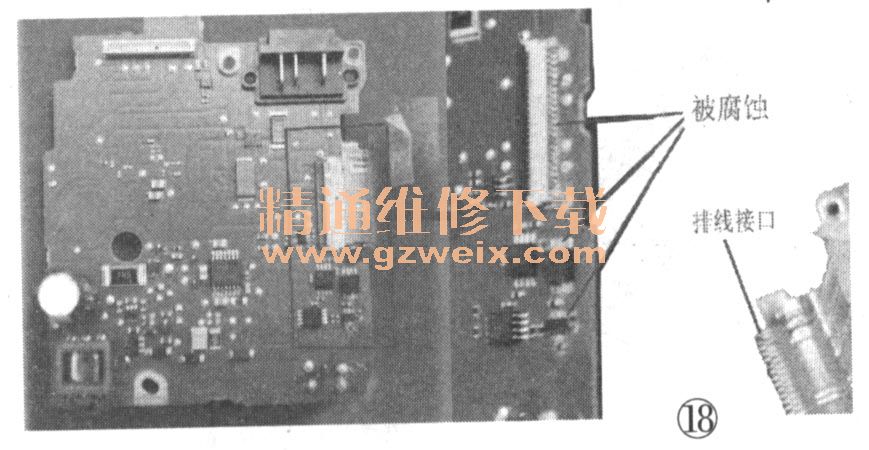

    16.见图18所示,这是一块电源板,图的右边是图左边框中部分的局部放大图,从图中可以看出,该电路板因为进水被腐蚀。

    故障处理:换上新的电路板后还原相机,试机,三个故障都已排除,所有功能恢复正常,相机修复。

    总结:佳能600D、650D、700D单反机身的右半部分电源板结构相似,可以参照进行拆解维修。实际维修工作中发现,进淡水损坏的相机还有一定维修价值,但进过海水的基本没维修价值。进水造成的故障,一般需要更换组件。因为浸过水的部件存在安全隐患,以后使用可能不够稳定,即便浸水不太严重,也最好使用超声波清洗机和洗板水进行超声清洗处理,以确保无后顾之忧。

上一页  [1] [2] [3]
