纯电动汽车的类型、结构及维护操作常识(一)
来源:汽车维修与保养  作者:佚名  2019-03-26 08:54:03

    一、纯电动汽车的类型
    纯电动汽车发展至今,种类较多,通常按车辆用途、车载电源数目以及驱动系统的组成进行分类。按照用途不同,纯电动汽车可分为电动轿车、电动货车和电动客车三大类。按布置结构,大部分纯电动汽车采用电动机直接驱动,即把电动机装在“发动机”舱内,另外是纯电动汽车采用“分布式驱动”,即以驱动电动机分别安装在四个车轮上的形式进行驱动。

    二、纯电动汽车的结构原理
    纯电动汽车的结构组成包括:电力驱动及控制系统、动力电池、整车控制及其相关驱动力等传动机械系统及汽车附件(图1)。电力驱动及控制系统是纯电动汽车的主要组成部分,也是纯电动汽车的核心(图2),正是由于纯电动汽车有了这个核心系统,才区别于内燃机汽车。电力驱动及控制系统由驱动电机及控制器、动力电池及管理系统和整车控制(简称电控)组成,纯电动汽车的其他装置基本与内燃机汽车类似。



    较新的纯电动汽车动力舱布置如图3所示,厂家将部分的分离总成进行优化集成,主要由两部分组成:左侧为电机控制器,右侧为PDU总成。纯电动汽车的结构基本类似,下面将以目前新能源制造厂家的主流车型为例具体说明纯电动车的具体结构及工作原理。

    1.动力电池
(1)动力电池的主要功用

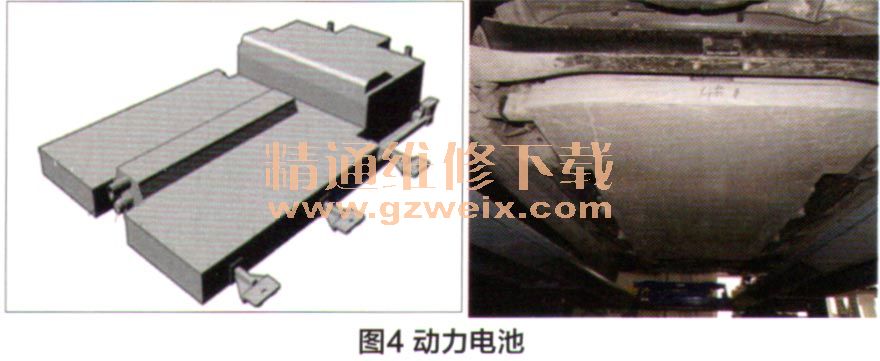

    动力电池(图4)的主要功用有:①提供动力;②电量计算;③温度、电压、湿度检测;④漏电检测、异常情况报警;⑤充放电控制、预充电控制;⑥电池一致性检测;⑦系统自检等。
