比亚迪E6纯电动汽车系统结构原理（二）

来源：汽车维修与保养作者：佚名 2018-09-12 10:54:33

    九、车载充电器
    1．概述

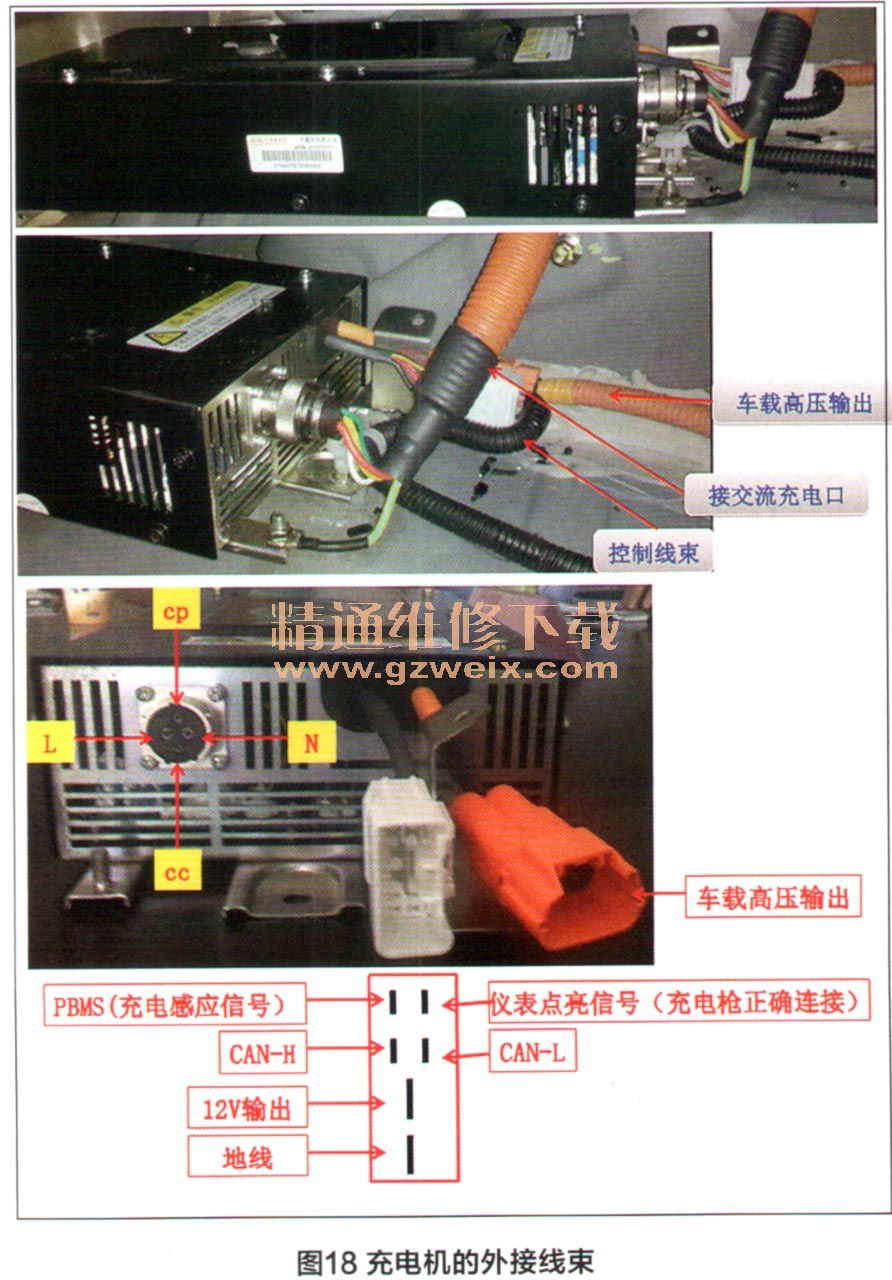

    比亚迪E6有直流充电和交流充电两种充电方式，交流充电主要是通过家用插头和交流充电桩接入交流充电口，通过车载充电器将家用220V交流电转为330V直流高压电给动力电池进行充电。直流充电主要是通过充电站的充电柜将直流高压电直接过直流充电口给动力电池充电。充电系统连接线束如图18所示。

2．充电系统原理电路

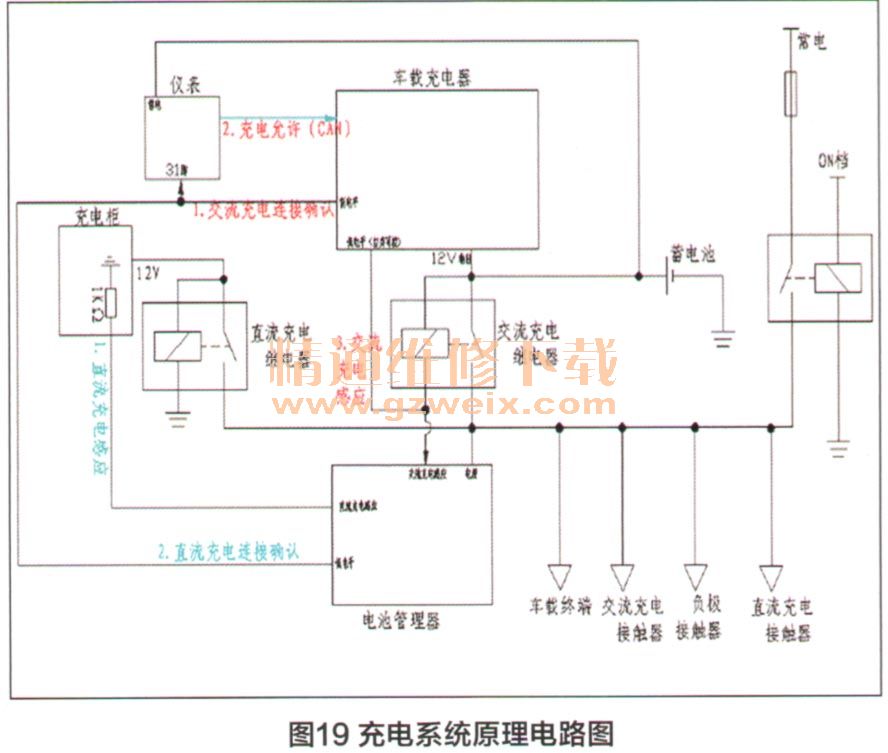

充电系统原理电路图如图19所示。

3．车载充电器的故障判定

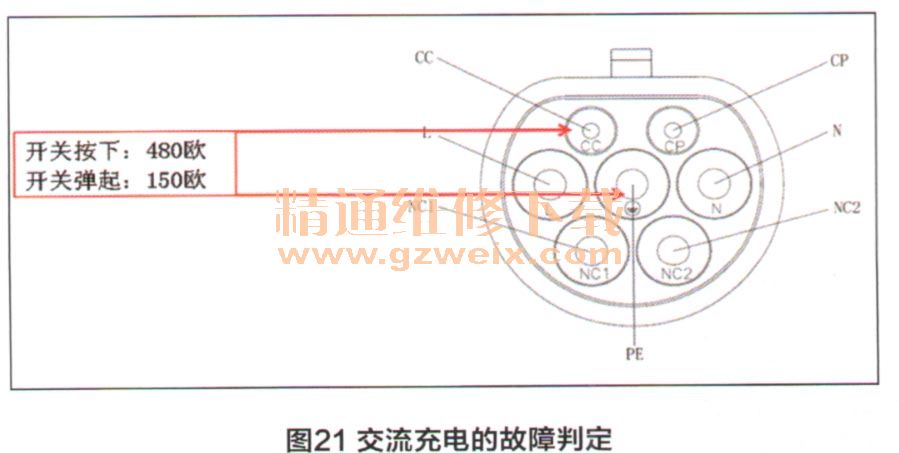

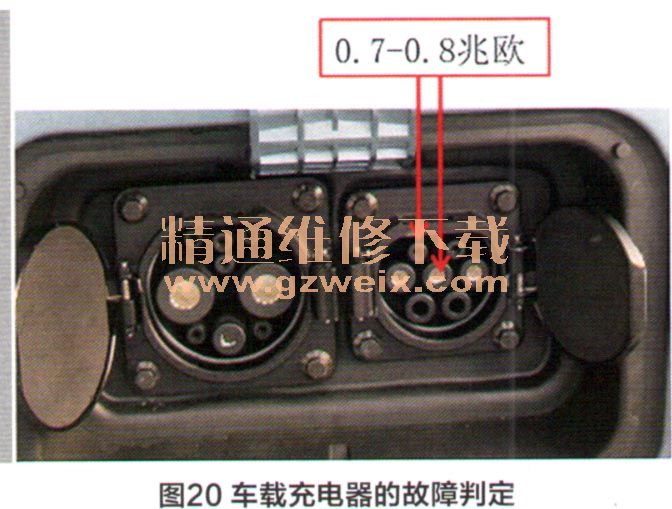

车载充电器的故障判定如图20所示。如果测量值为2.7kΩ时，说明车载充电器内部二极极管损坏，需要更换。交流充电故障检查应先检查交流电充电电缆是否短路，然后将交流充电口接入充电桩或家用电源，用万用表测量高压电控总成接插件交流充电感应信号脚端子电压，电压正常值应小于1，最后在检查一下低压线束及电池管理系统。测量CC端子与PE端子如图21所示。
