比亚迪唐电动汽车电动驱动系统详解

来源：本站整理作者：佚名 2017-11-16 08:19:58

（2）前驱动电机控制器与DC总成

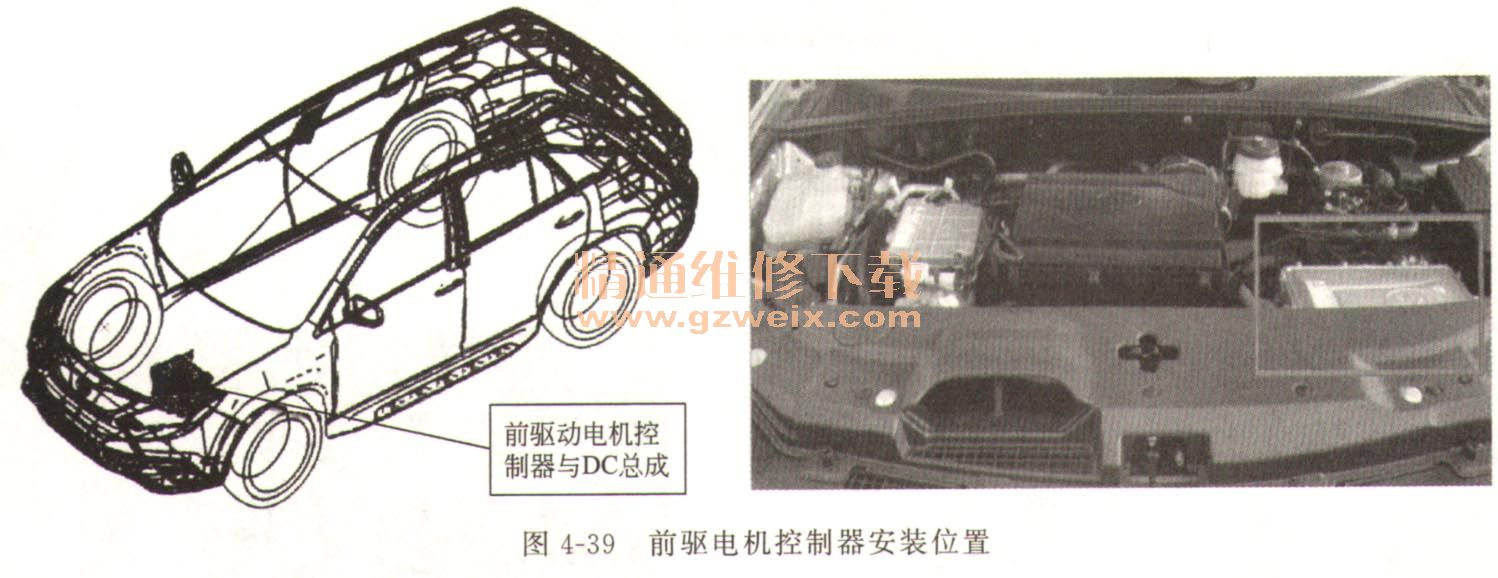

唐前驱电机控制器与DC总成装配位置如图4-39所示。

前驱动电机控制器与DC总成电气参数见表4-6。

DC-DC变换器概述：电池包高压直流与低压直流相互转换的装置，负责将动力电池的高压电转换成12V电源；其在主接触器吸合时工作，输出的12V电源供给整车用电器工作，并且在铁电池亏电时给铁电池充电。前驱动控制器与DC总成电路连接如图4-40所示。

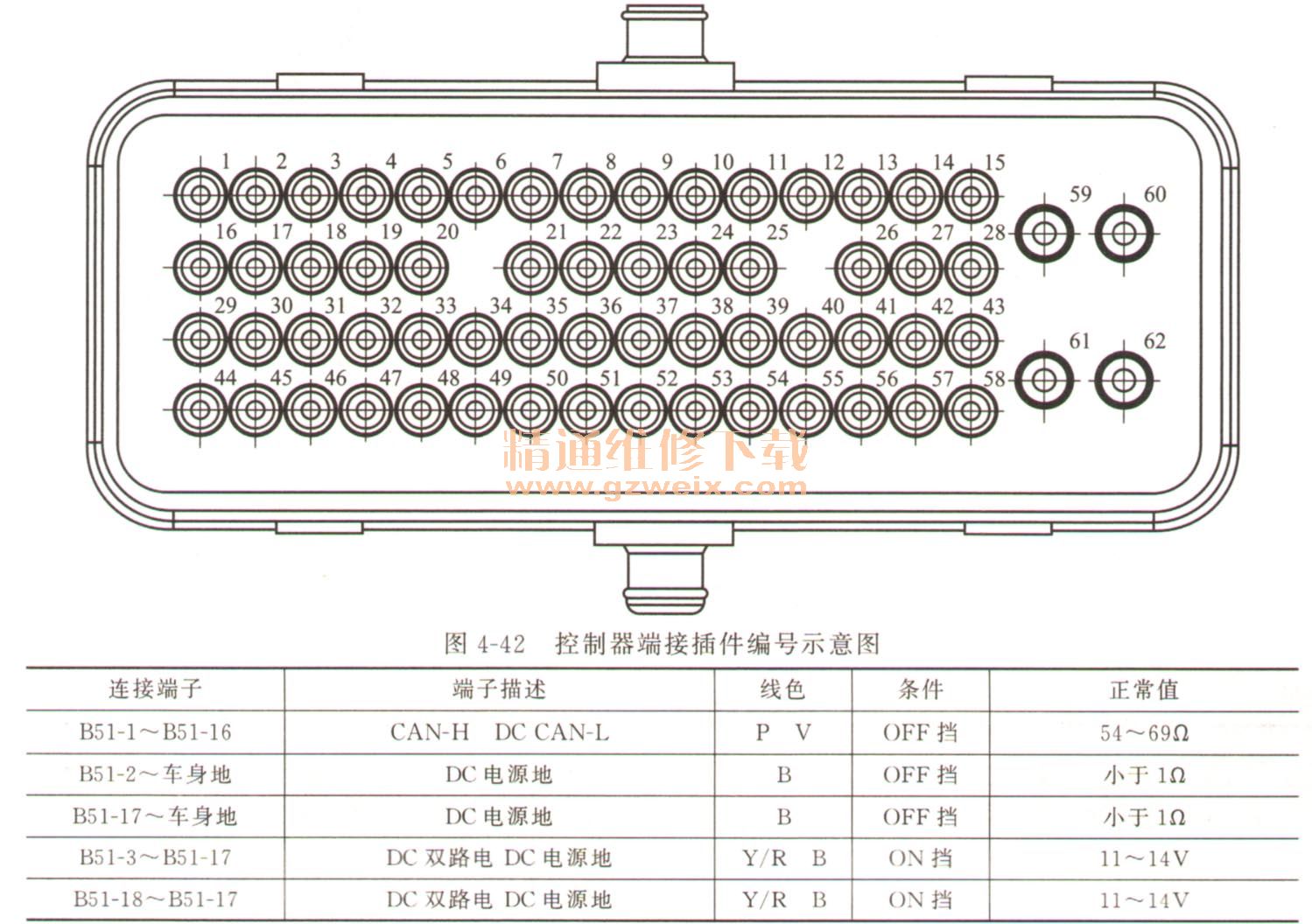

前驱电机控制器与DC总成连接端子见图4-41、图4-42。

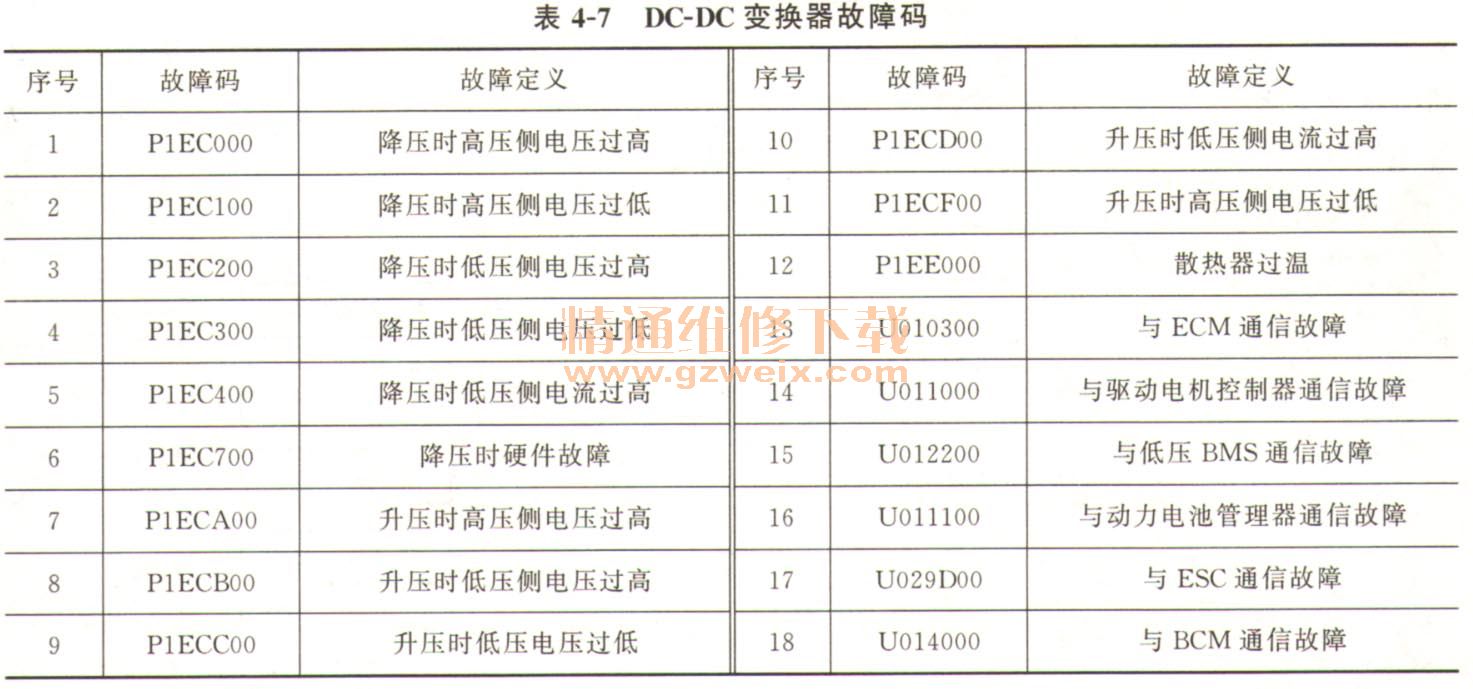

DC-DC变换器故障码定义见表4-7。

故障告警检查如下。
①PIE0000一降压时高压侧电压过高。
a．检查动力电池电压，正常值为400～820V，若异常则检查动力电池故障。
b．检测高压母线电压，正常值为400～820V，若异常则检查高压配电盒及高压线路。
②PIEC200一降压时低压侧电压过高。
a．检查低压电池电压，正常值为9～16V，若异常则检修或更换低压电池。
b．检查低压发电机输出电压，正常值为16V，若异常则更换发电机。
③P1 EE000一散热器过温。
a．检查检查冷却液。
b．检测冷却液管路及水泵。
c．更换前驱动电机控制器与DC总成。
DC-DC总成诊断数据流见图4-43。
