奥迪A3底盘系统特性
来源:本站整理  作者:佚名  2015-12-05 11:37:39

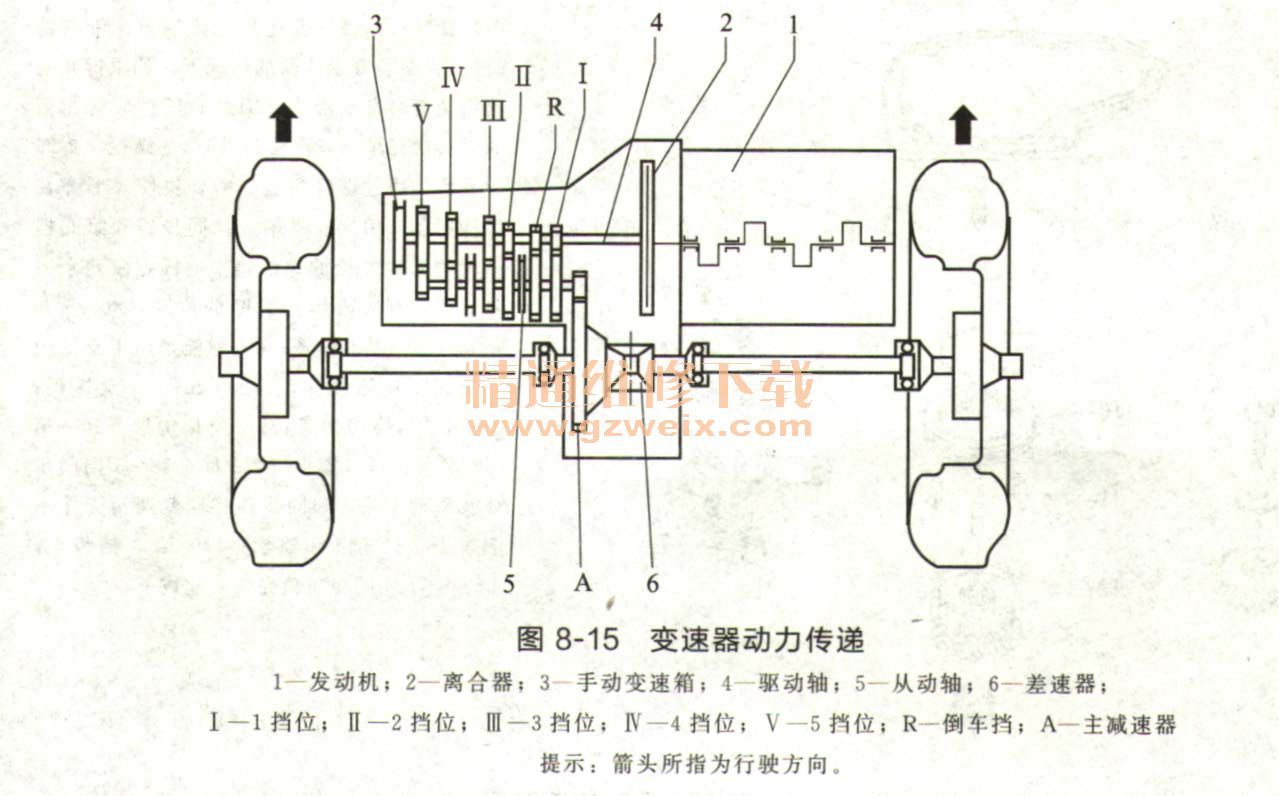

    0A4变速器动力传递及布置形式如图8-15所示。

    变速箱齿轮挡位对应如图8-16所示。

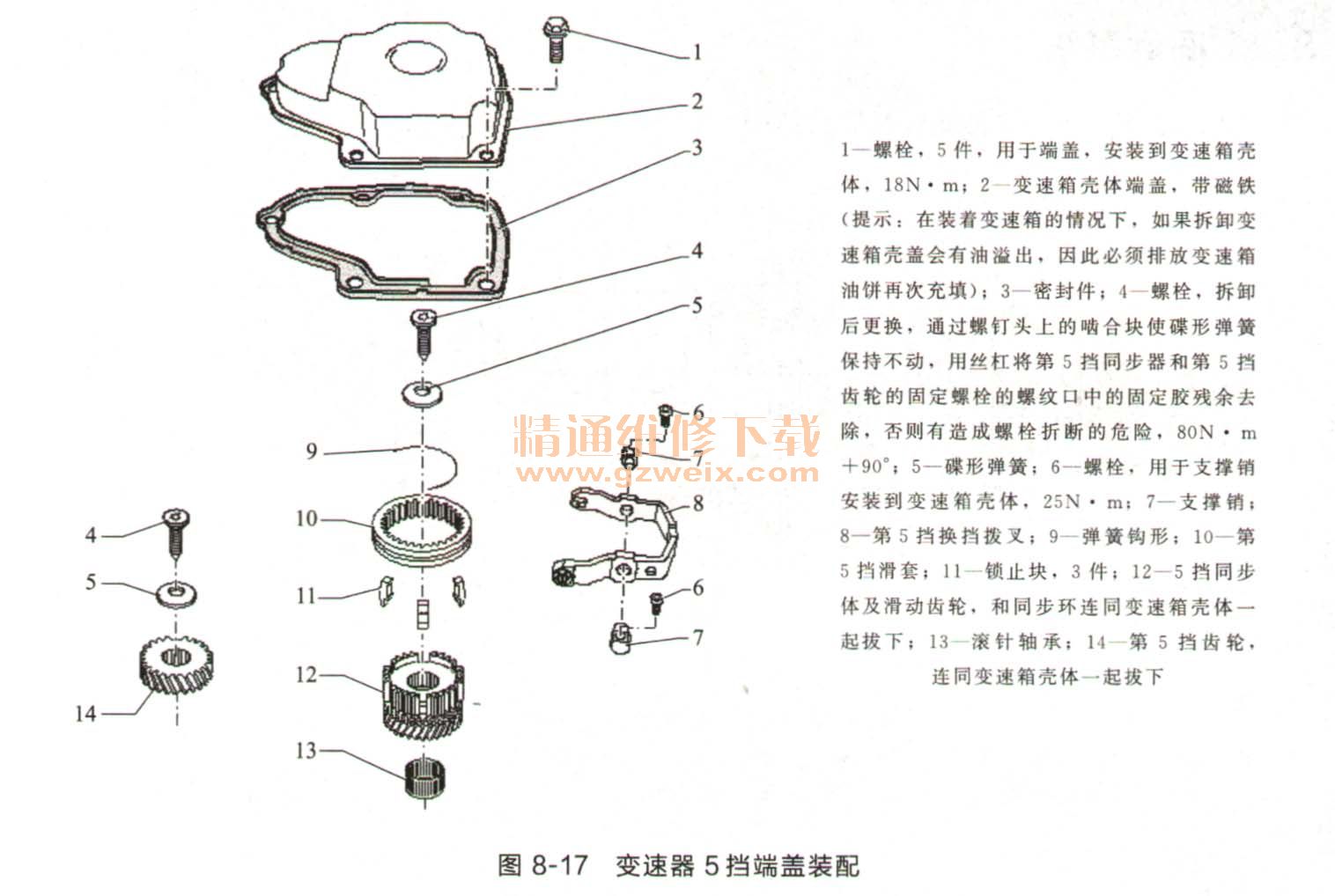

    变速箱壳体和第5挡端盖部件分解如图8-17所示。

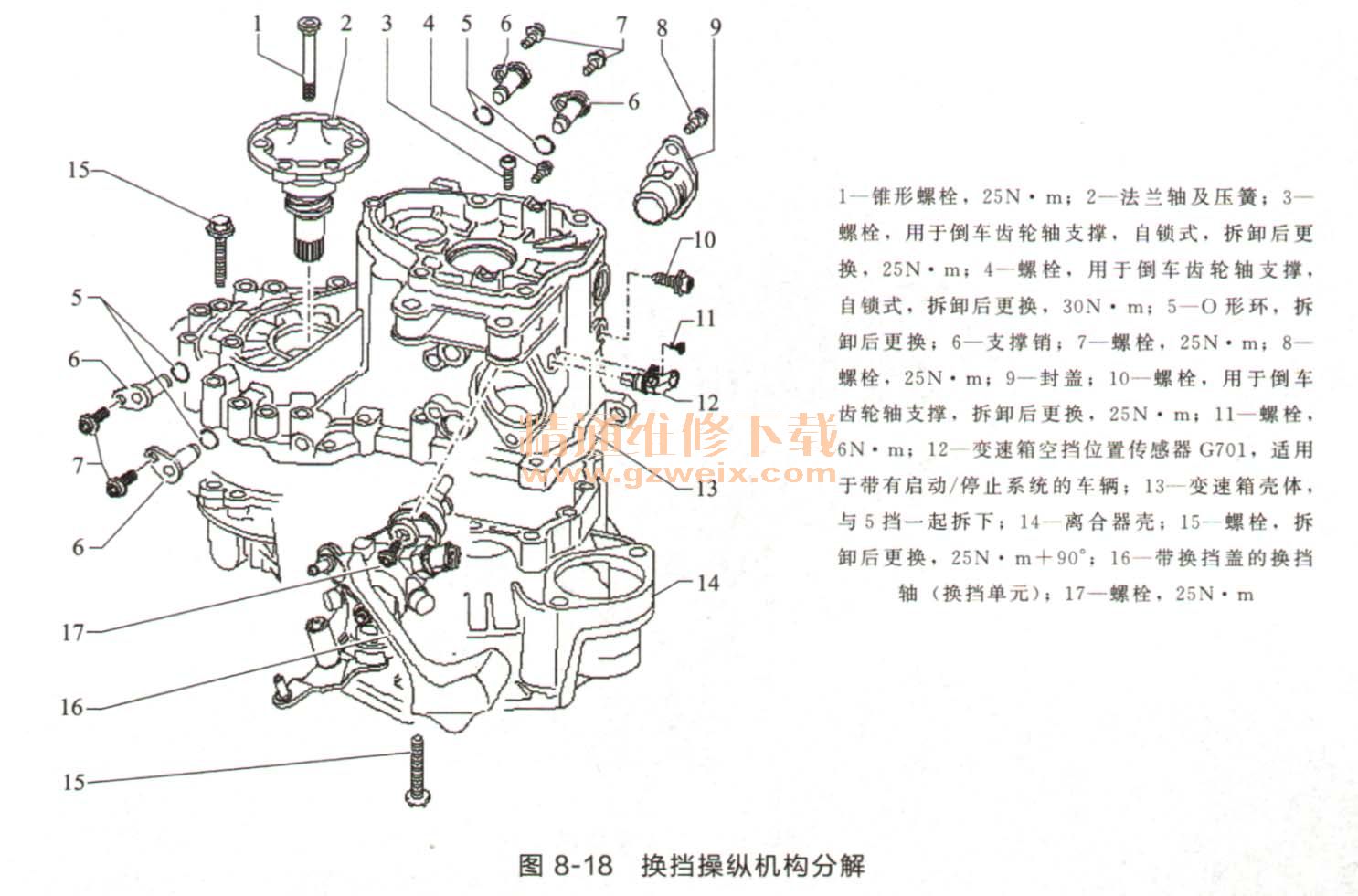

    变速箱壳体和换挡操纵机构部件分解如图8-18所示。

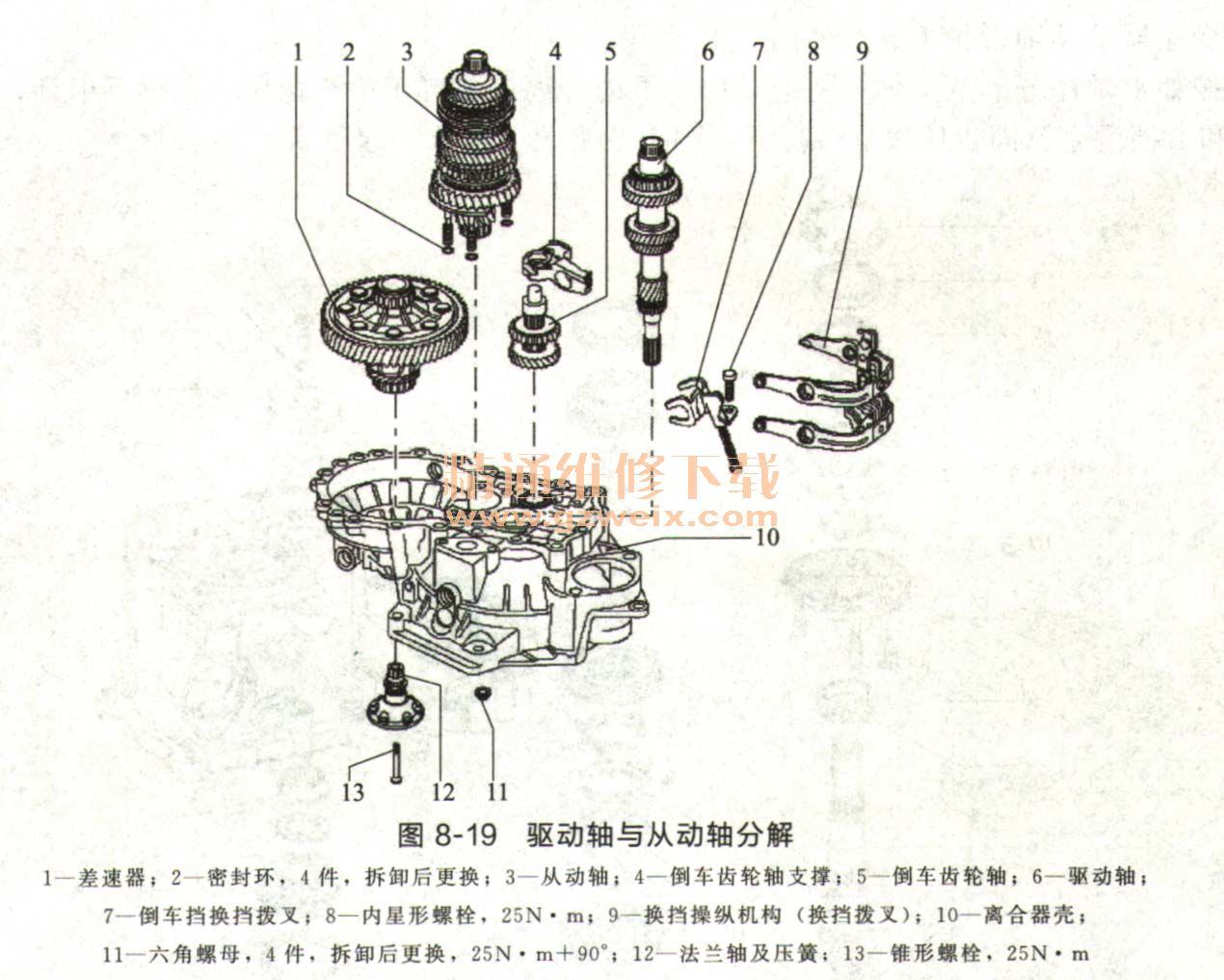

    驭动轴、从动轴、差速器和换挡拨叉部件分解如图8-19所示。

   变速器驱动轴齿轮组分解如图8-20所示。

[1] [2]  下一页
