奥迪A1 1.2L CBZA发动机正时链单元
来源：本站整理  作者：佚名  2015-12-04 14:16:07

   （1）正时链盖板分解
    发动机正时链盖板部件分解如图7-3所示。

   （2）凸轮轴正时链接装配

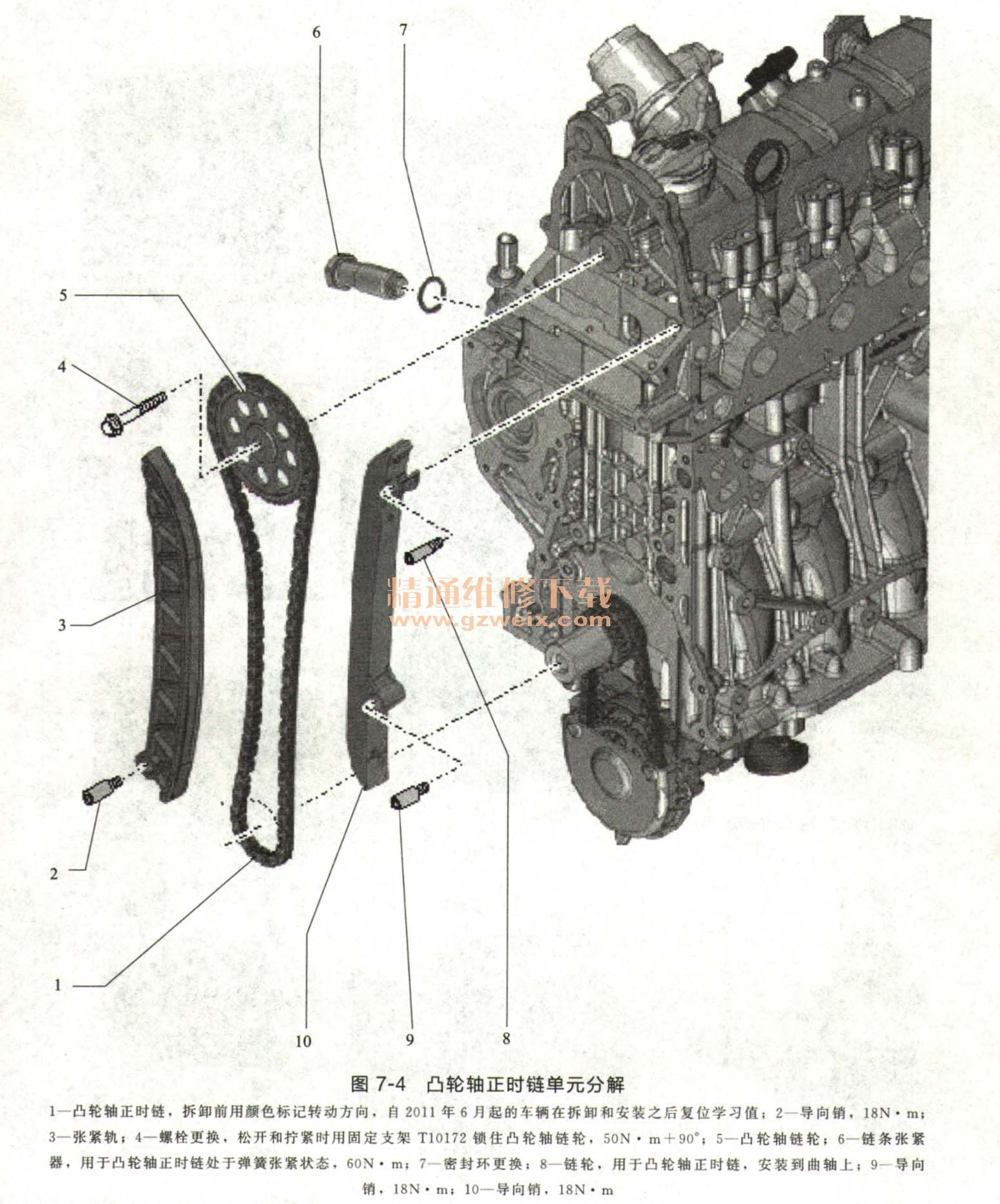

    发动机凸轮轴正时链接单元部件分解如图7-4所示。

关键词：奥迪A1
