奥迪Q3车身尺寸测量点位置图
来源：本站整理  作者：佚名  2015-12-03 14:57:43

（1）车身前部
    车身前部尺寸测量点位置如图4-41、图4-42所示。



（2）车身中部

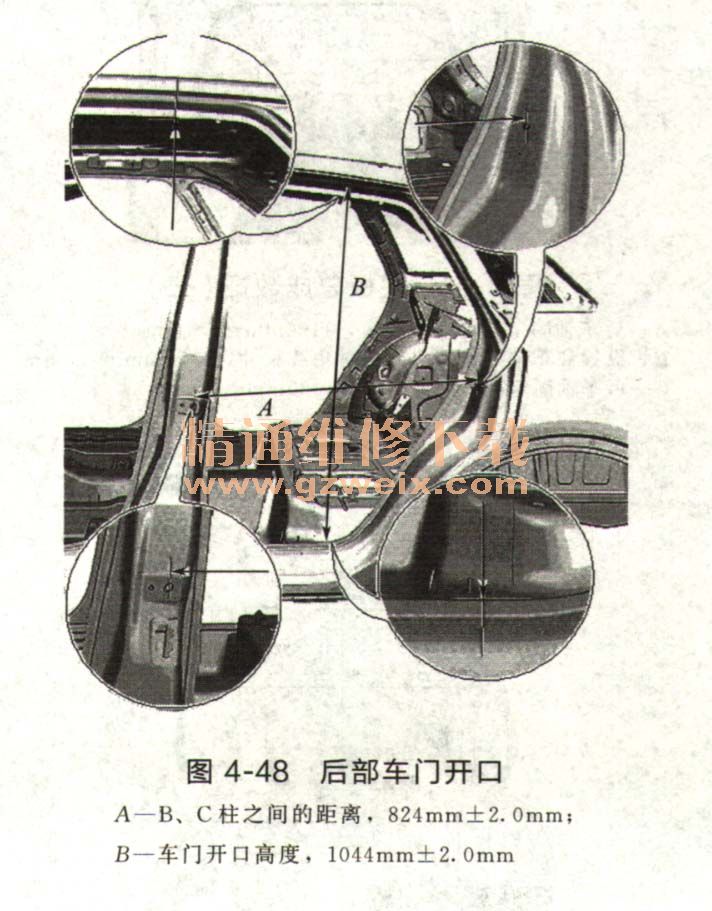

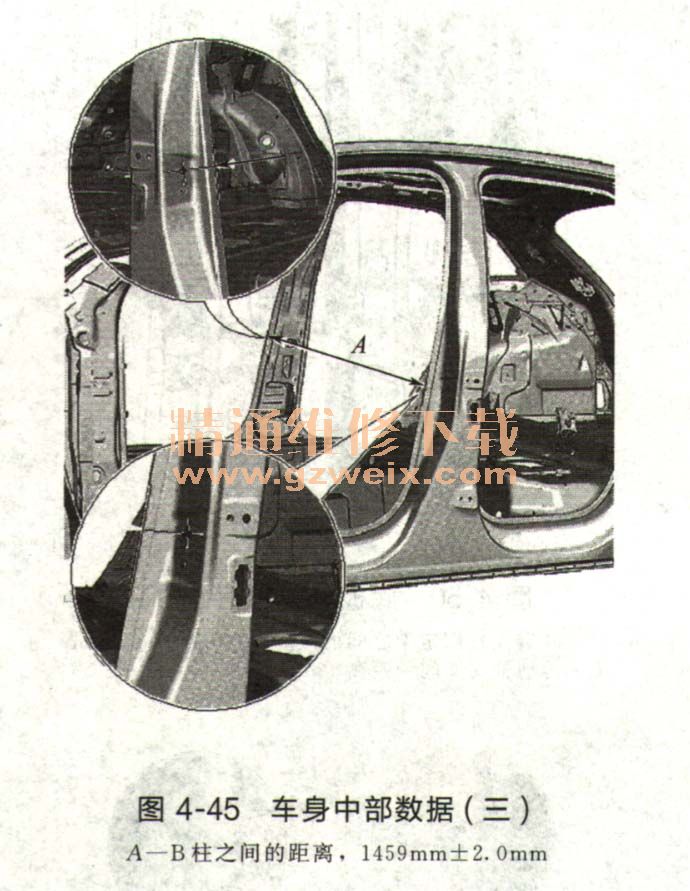

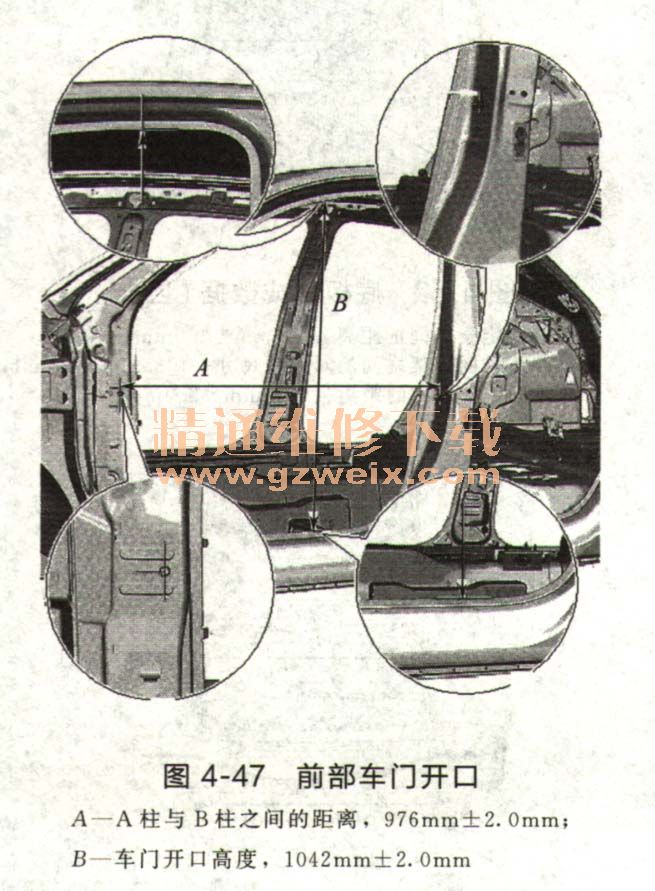

    车身中部尺寸测量点位置如图4-43～图4-48所示。










[1] [2]  下一页
