（5）废气涡轮增压器部件装配

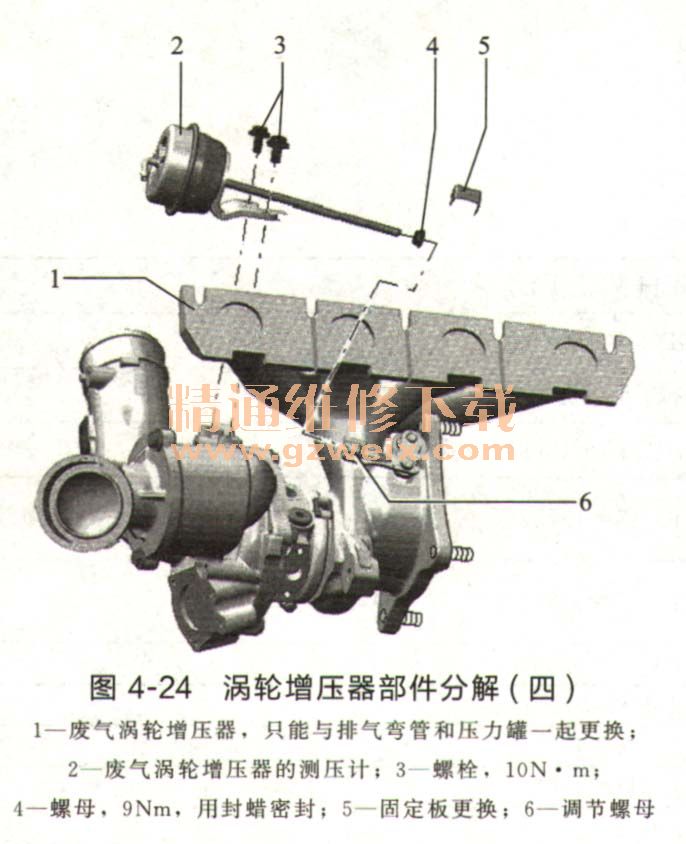

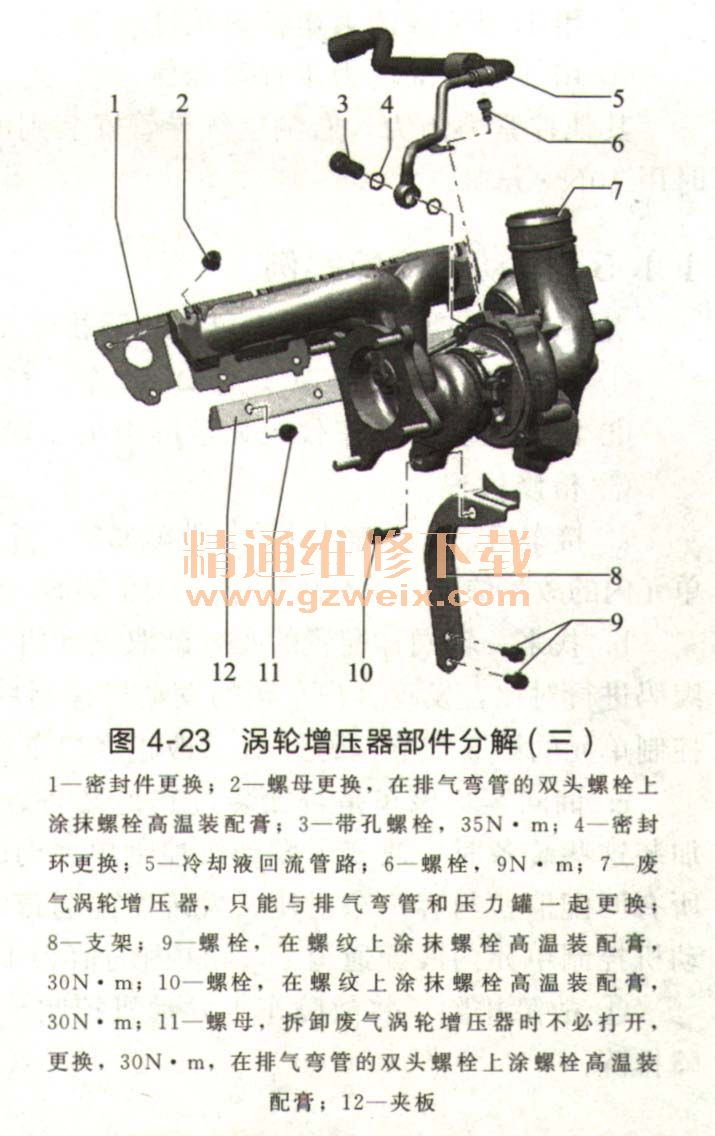

    废气涡轮增压器部件分解如图4-21～图4-24所示。







    注意，安装前，增压空气系统的软管接头和软管必须无油和无油脂。仅在使用插接器时才必须在密封环和密封面上略微涂油。
    注意：增压空气系统必须密封。

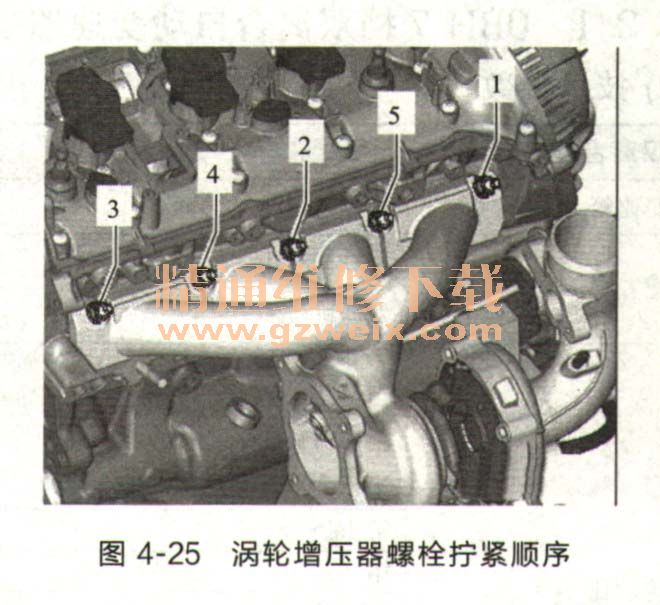

    废气涡轮增压器螺栓拧紧顺序如图4-25所示。

    按如下方式分4步拧紧螺母1～5。
    ①用5N·m的力矩拧紧螺栓。
    ②用12N·m的力矩拧紧螺栓。
    ③用16N·m的力矩拧紧螺栓。
    ④用25N·m的力矩拧紧螺栓。
    其他拧紧力矩为，右侧空气导管安装到油底壳上时用10N·m；空气导管安装到支架上时用10N·m。
