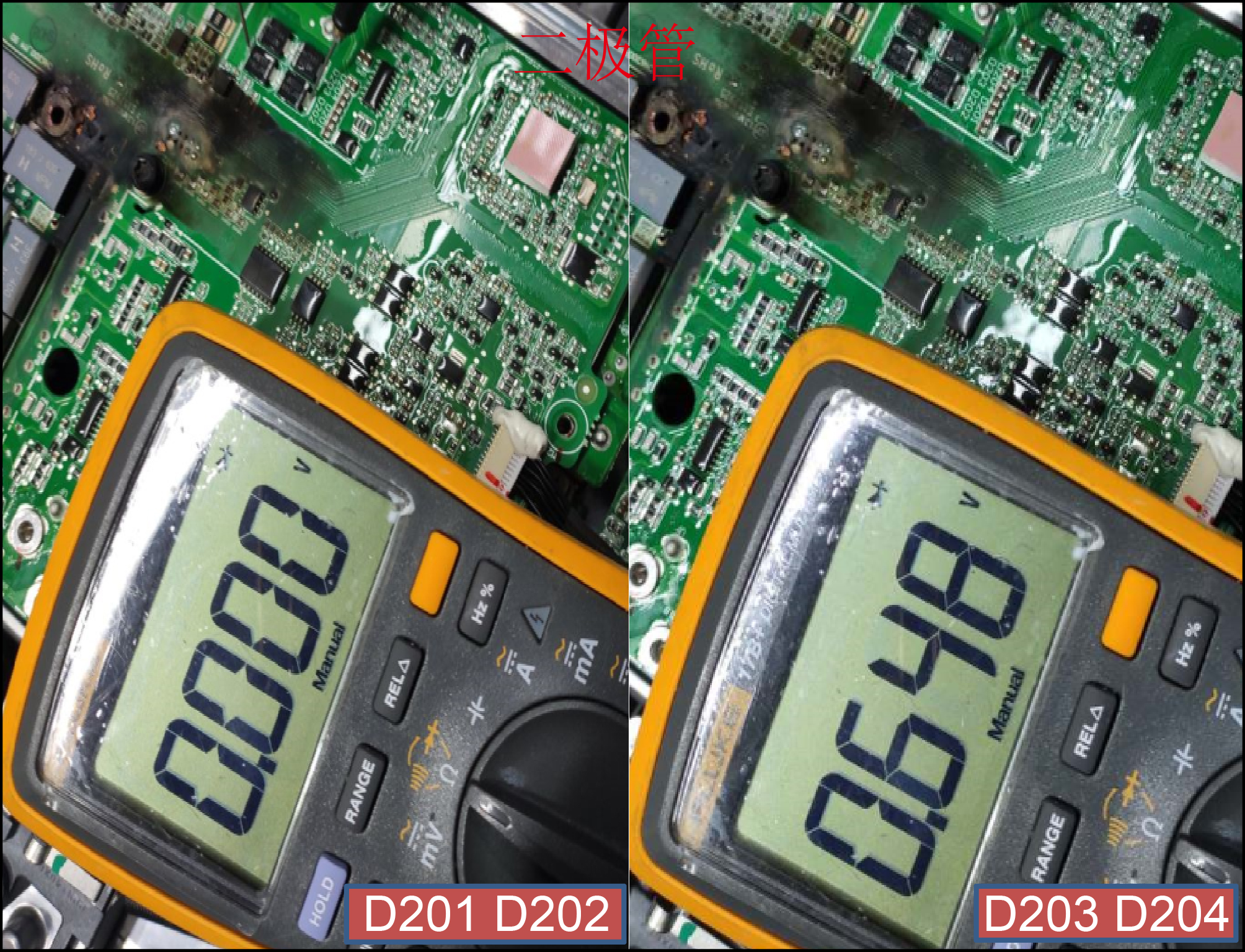

②输入线路二极管短路确认---万用表量测二极管D201、D202压降短路异常，D203、D204压降正常。
结论：慢管Q202短路异常,二极管D201、D202短路异常。
交流输入检测链路异常确认

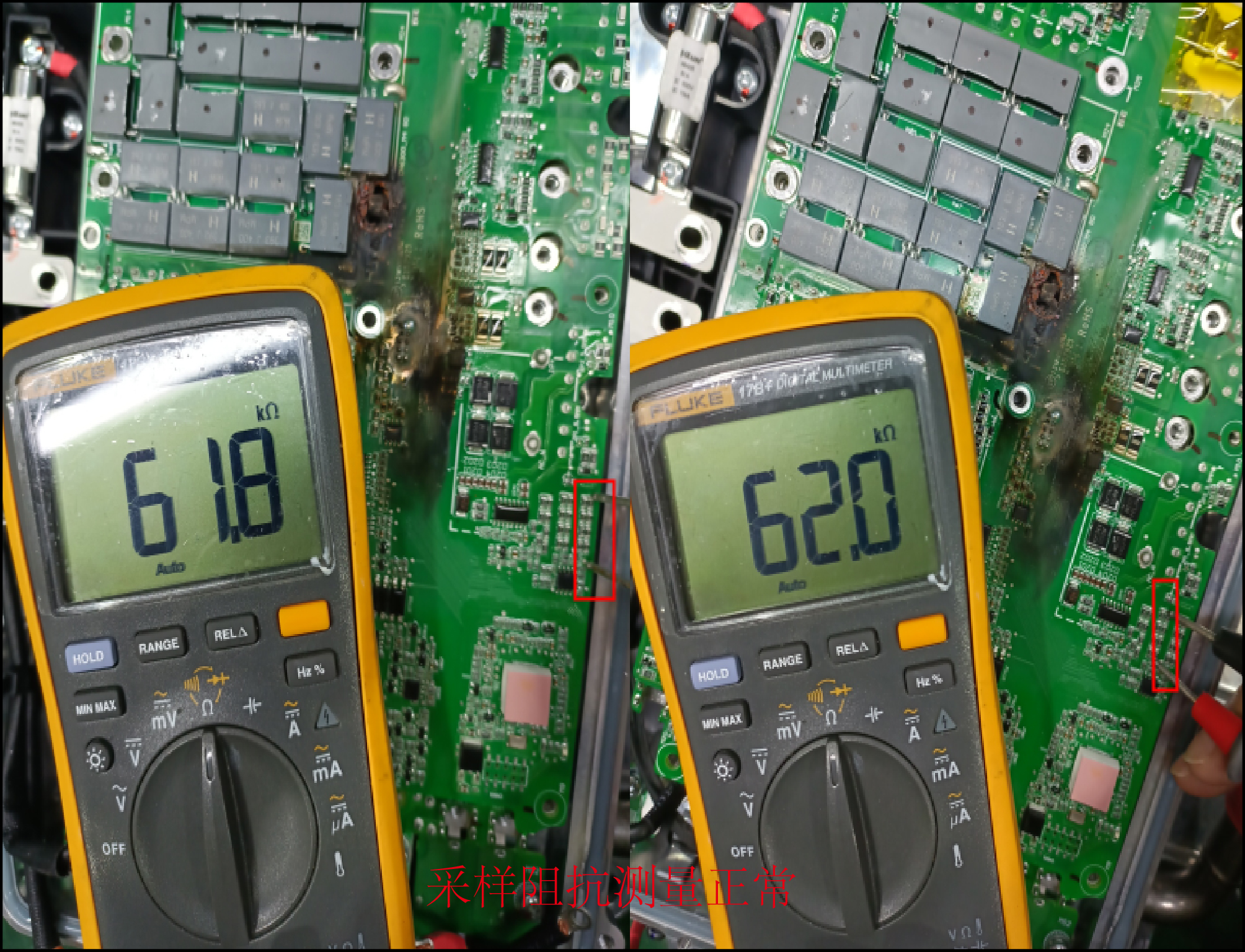

①万用表量测交流链路电路，测量两路采样阻抗分别为61.8KΩ、62KΩ，无异常；

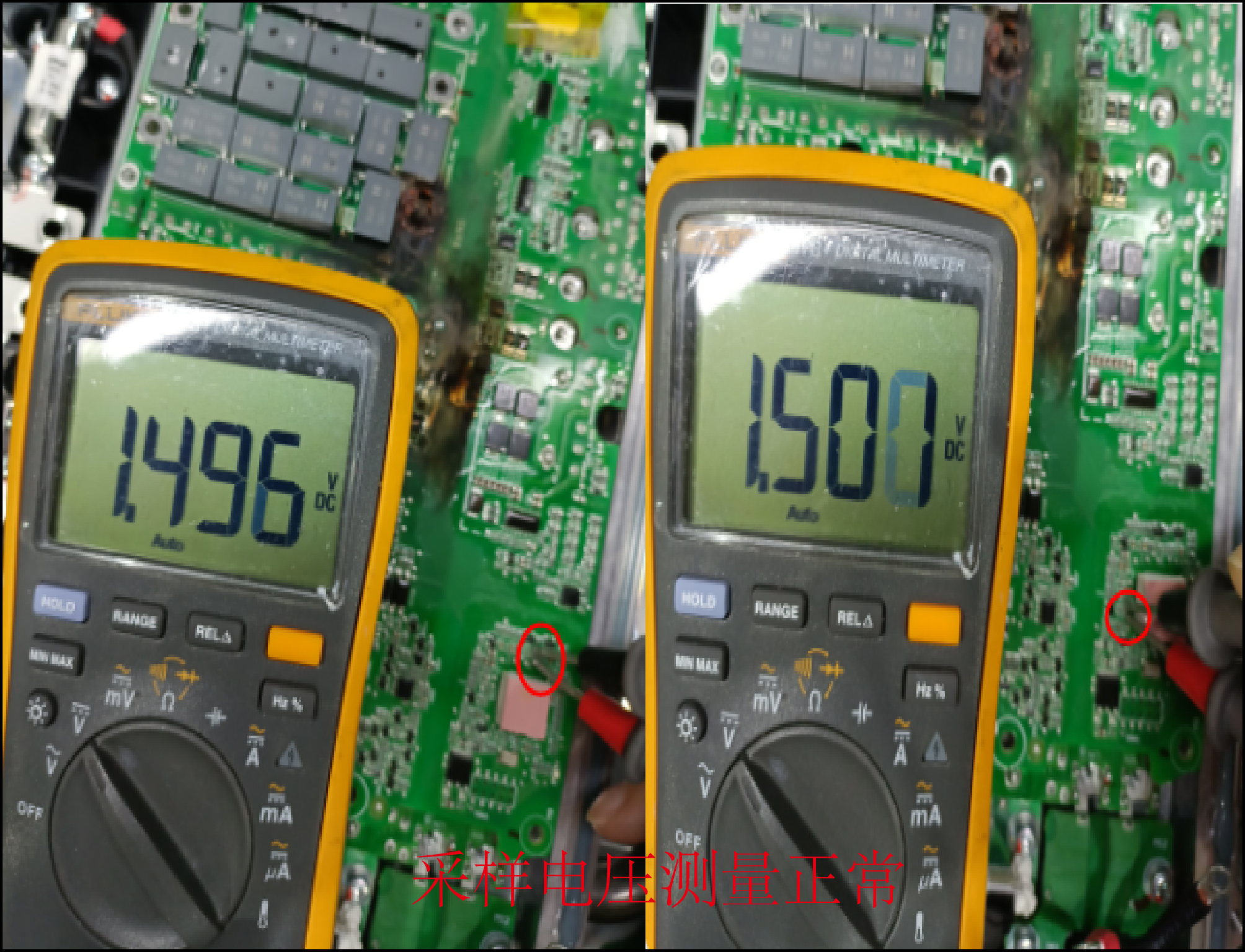

②万用表量测交流链路电路采样电压，测量采样ACN_AD1电压1.496VDC，测量采样ACN_AD２电压1.501VDC，采样电压无异常。
结论：交流输入检测链路采样阻抗、采样电压测量正常，排除。

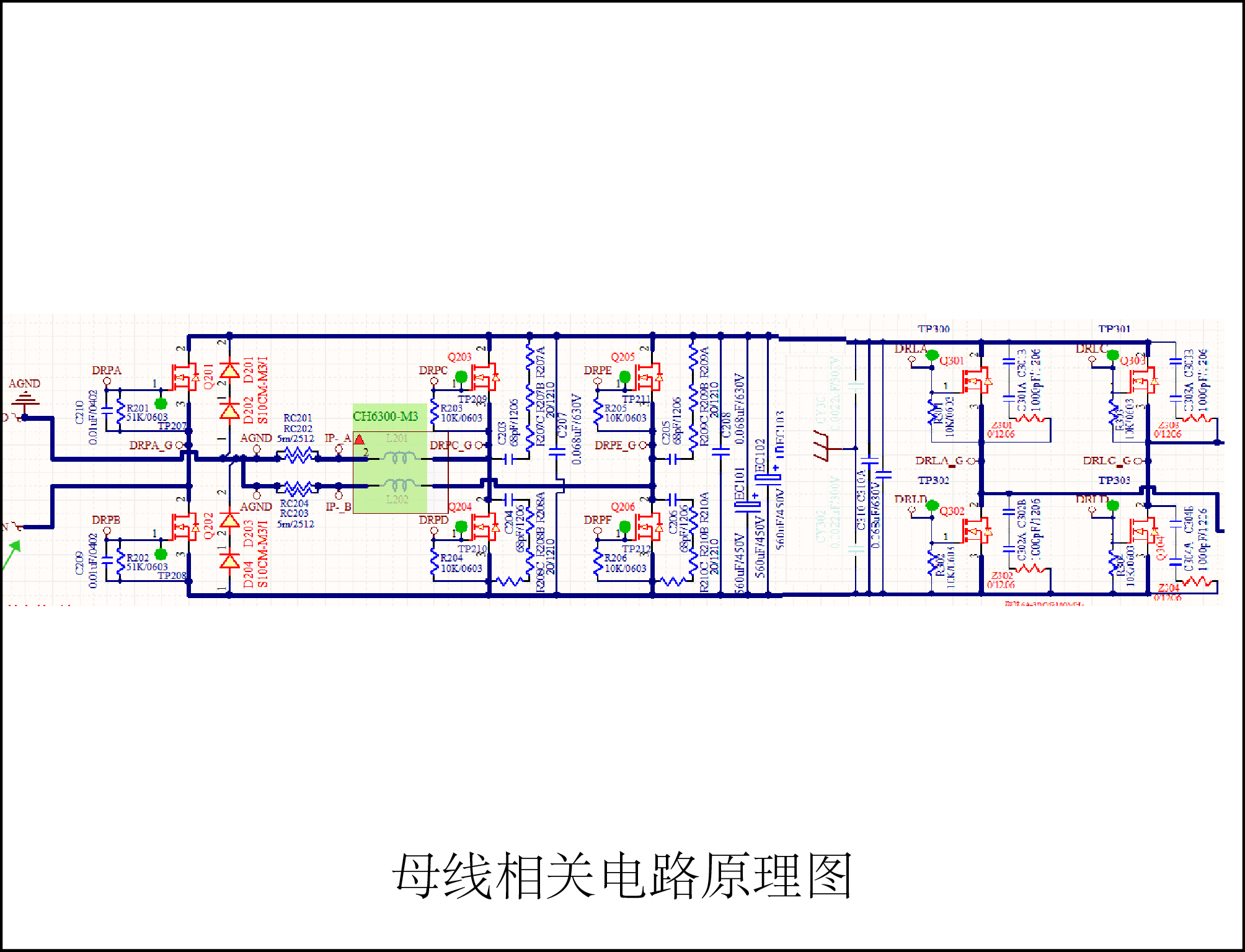

母线电路短路确认

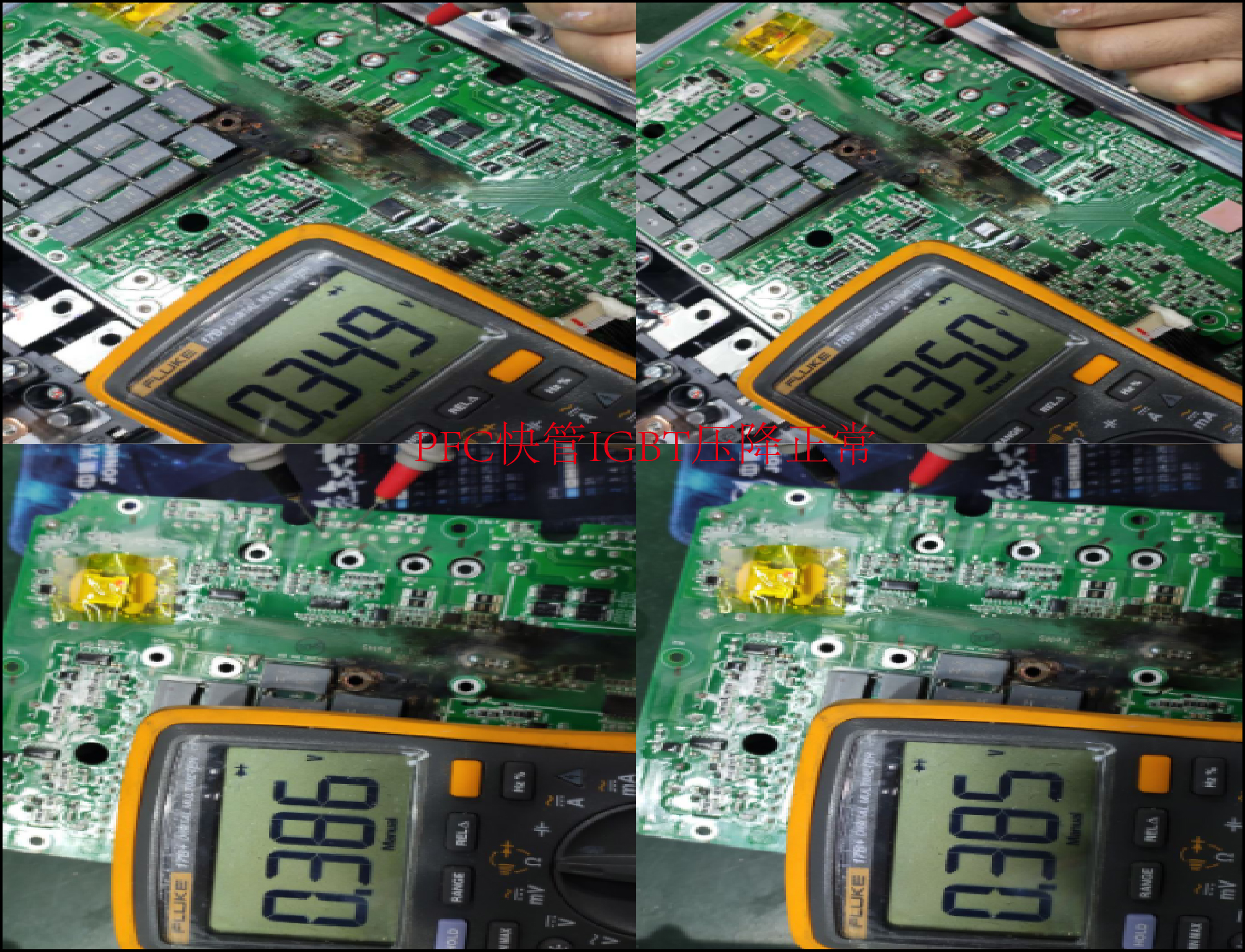

①量测母线电路器件：PFC快管IGBT Q203、Q204、Q205、Q206压降正常；
