一辆行驶里程约2万km，搭载5挡手动变速器的2013年北京现代悦动1.6手动挡轿车。用户反映：该车车速表失灵。
    检查分析：维修人员试车，发现车辆行驶中车速表指针始终指向0 km/h。检测仪表控制单元，无故障码。
    该车的车速传感器为霍尔传感器，它通过变速器内的齿圈产生脉冲信号，信号经控制单元处理后变成车速数据。断开车速传感器的插接器，打开点火开关测量其电源、信号和搭铁端子的电压，它们分别是12V、0V和0V。传感器的信号端子与控制单元的信号处理器相连，因此0V显然是不正常的。测量信号端与搭铁之间的电阻，发现为短路。那么短路点究竟在那里呢？
    查看电路图，发现车速传感器信号送给了多个控制单元，它们包括发动机控制单元、防抱死制动系统控制单元、车身控制单元、空调控制单元和音响控制单元。为了找到短路点，逐一断开创门将会费时费力。仔细观察发现，该车的音响系统是经过改装的。

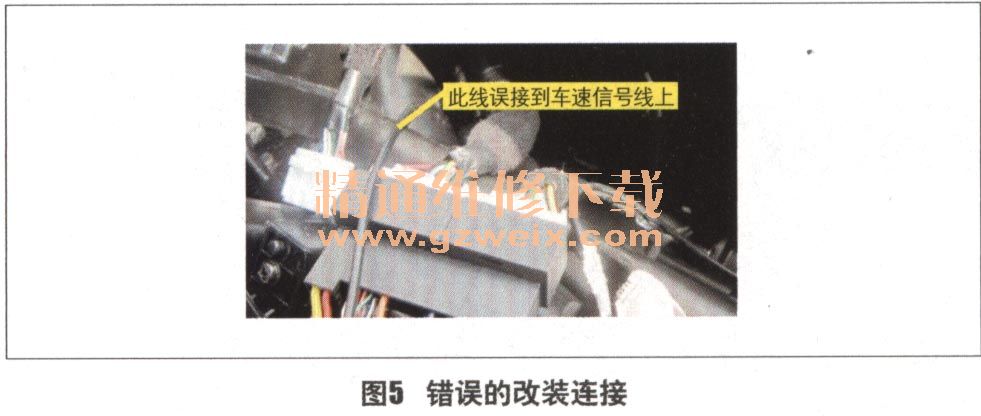

    拆开音响控制单元检查发现，有一根搭铁线被误接到车速信号线上（图5）。

    故障排除：正确连接搭铁线，故障排除。
