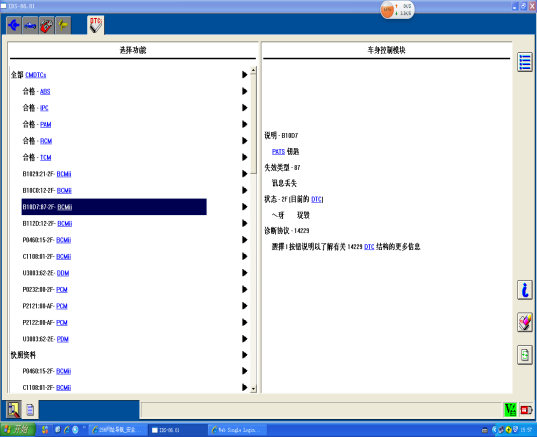

维修过程： 一、 连接 IDS 测量故障码为如图：



二、 检测遥控器控制正常，可以正常打开钥匙， PAST 验证正常， GEM 没有启动信号，启动信号是启动开关给免钥匙模块，再给 GEM 模块，根据线路图检查信号线为 GEM 的 C 插头。检查检查后窗除霜开关一直常亮，查看后窗除霜开关线路，发现与 GEM 连接器也是 C 插头，检查 GEM 模块，发现 GEM 模块右下角有水迹，扒开 C 插头无异常， 判断 GEM 模块进水损坏，后窗除霜一直工作，导致电池没电，更换 GEM 模块后，启动正常，后窗除霜控制正常。

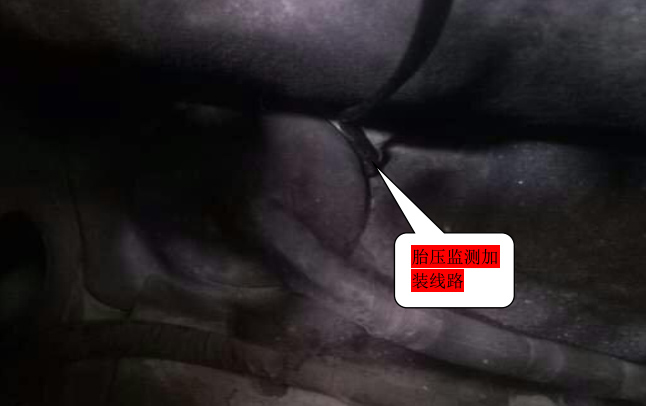

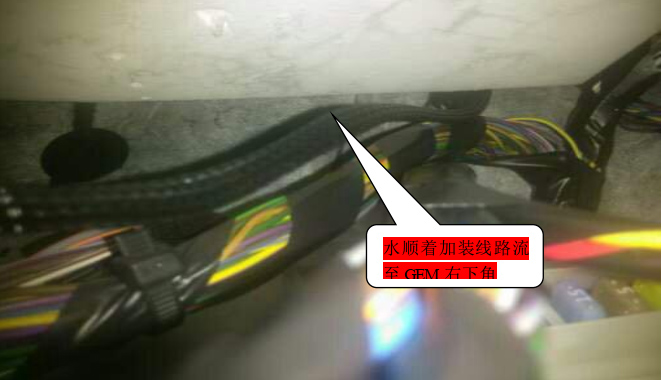

分 析： GEM 模块的水是哪来的呢？周围地毯都是干的可以排除水淹了，空调管道在模块左侧，也不会是空调水。检查线束时发现有加装胎压监测的线束从发动机窗有拉到车里面， 正好经过 GEM 上面，发动机机舱外面的线束比车内的线束位置高，下雨时水经过线束流到 GEM 模块上，损坏模块。检修胎压监测线束，更换 GEM 模块后，故障排除。





总 结:我们在维修过程中，仔细检查，找到故障问题点和故障形成的原因，避免故障重复出现。
