维修过程： 车辆进厂技师检查验证故障油箱盖打不开，反复上锁及开锁，油箱盖依然打不开。 技师初步认为可能造成此故障的原因为：

1、保险丝及线路问题

2、油箱盖电机问题

3、 BCM 内部故障

一、先是查找线路图检查保险丝正常，使用二极管试灯和万用表测量 BCM C2280E 1#与 10#给油箱盖电机上锁与开锁信号，显示无信号发出。

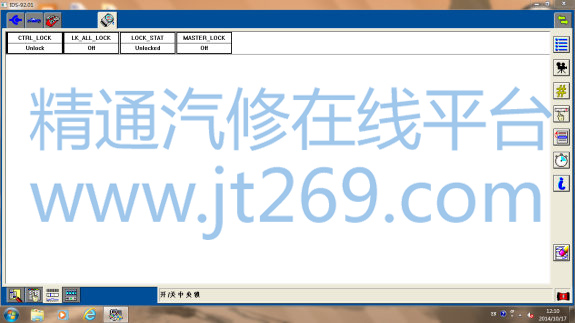

二、连接 IDS 进行自测无故障码，查看 BCM 数据流中控锁上锁和开锁信号， IDS 显示工作正常， 4 个车门和后备箱都能上锁和开锁，同时连接二极管试灯 BCM C2280E 1#与 10#依然无信号输出。

三、从以上检查看现在故障出现 BCM 车身电脑模块，对 BCM供电、打铁及网络线进行测量正常，并对其打铁线进行处理。故障还是没有排除，现在初步判断只有 BCM 本身故障，还要断一下电瓶线再试一下（对于有些车断开电瓶故障可以排除），断开电瓶线 10 分钟左右，再进行验证故障居然一切正常了，油箱盖可以打开。

四、恢复车辆的部件后反复验证故障是否还会再次出现，大约 20 多次油箱盖再次出现不好用，断了电瓶安装再试又出现故障，从此现象看出现故障时 BCM 进入保护状态，分析故障出现在：

1、线路问题

2、油箱盖电机问题

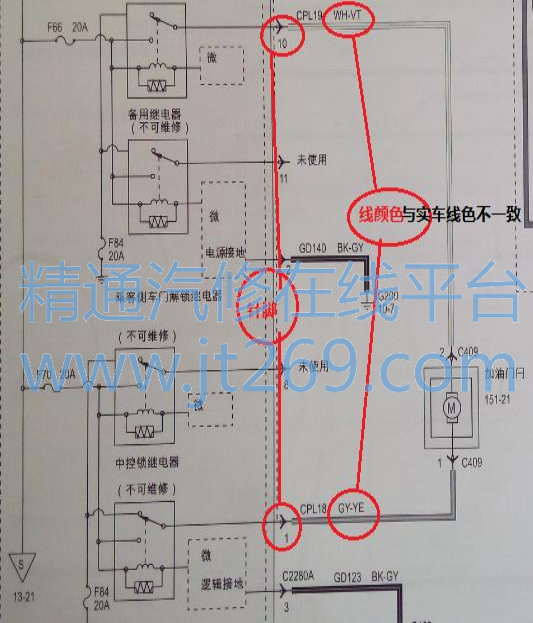

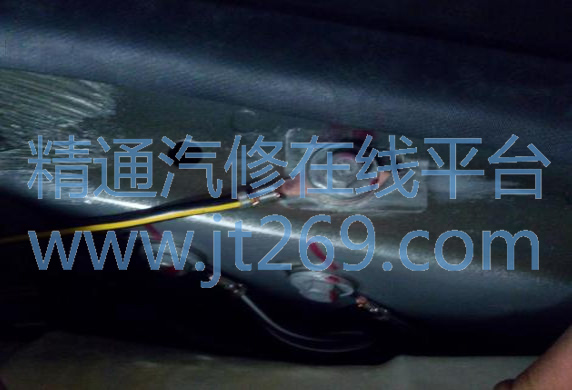

找来钣金技师拆下油箱盖总成，同时机电技师按照线路图检查线路，线路正常。在测量线路时发现线路图与实车线线色不符。 BCM C2280E 1#与实车线色不符。

线路图
