一辆行驶里程约2万km、搭载EcoBoost2.7T发动机和自动变速器的2016年福特锐界。该车因发动机无法启动而进厂检修。

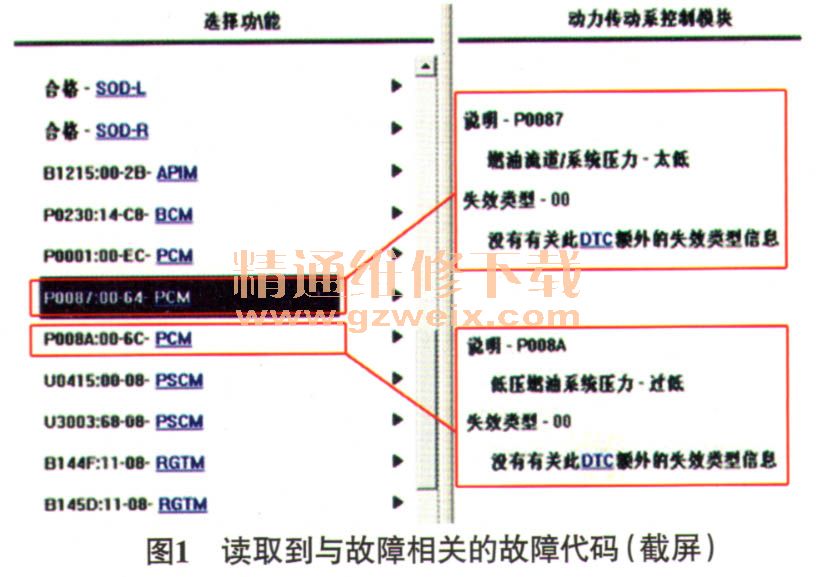

    故障诊断：接车后试车验证故障现象，接通点火开关，尝试启动发动机，启动机运转有力，但发动机无法启动。连接IDS调取故障代码，读得与故障现象相关的故障代码如图1所示。

    根据故障代码的提示，读取燃油供给系统相关的数据流（图2），从数据流可以看出，发动机启动瞬间，转速（RPM）信号正常，低压燃油压力（FLP）的目标值与实际值显示基本一致，分别为720 kPa和752.5 kPa，但油轨压力（FRP）仅为610 kPa，远低于正常值。根据上述检查结果判断故障原因可能是油轨压力传感器损坏、油轨压力传感器与PCM之间的线路故障、高压燃油泵故障、PCM故障等。

    本着由简到繁的诊断原则对上述可疑故障点进行排查。首先根据电路图（图3）对油轨压力传感器导线连接器C1360的端子1（参考电压线）、端子3（信号回路线）进行测量检查，均未见异常；测量端子2（信号线）的信号电压，能根据油轨压力值的变化而输出不同的电压信号，因此可以排除油轨压力传感器、PCM及其相关线路故障的可能，怀疑故障是高压燃油泵损坏导致的。

    故障排除：更换高压燃油泵后试车，故障排除。
