一辆行驶里程约8000km、搭载2.0L发动机和6速自动变速器的2015年福特新蒙迪欧轿车。该车因遥控器钥匙不能操作天窗实现通风功能而进厂检修。
故障诊断：接车后试车验证故障，发现遥控钥匙只能控制4个车门车窗的升降，却不能对天窗进行控制，而用车内顶部的天窗控制按钮，可以正常操纵天窗，且各项功能均正常。正常情况下，在使用遥控钥匙解锁车门后，长按遥控钥匙上的解锁键，可打开车窗和天窗进行通风；在使用遥控钥匙闭锁车门后，长按遥控钥匙上的闭锁键，可关闭车窗和天窗。
根据上述检查结果分析可知，遥控钥匙可以控制4个车门车窗的升降，说明遥控钥匙能够发出控制信号，且BCM也能接收到遥控钥匙的信号；通过车内顶部的天窗控制按钮，可以正常操纵天窗，说明天窗的执行机构也是正常的。故障原因可能是天窗电动机初始化程序设定故障，天窗控制模块与BCM之间的通信线路有故障，天窗控制模块故障等。

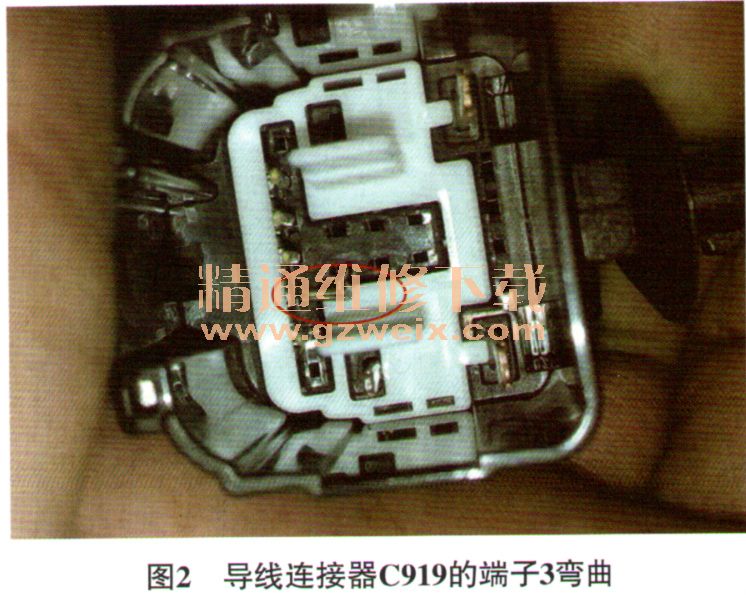

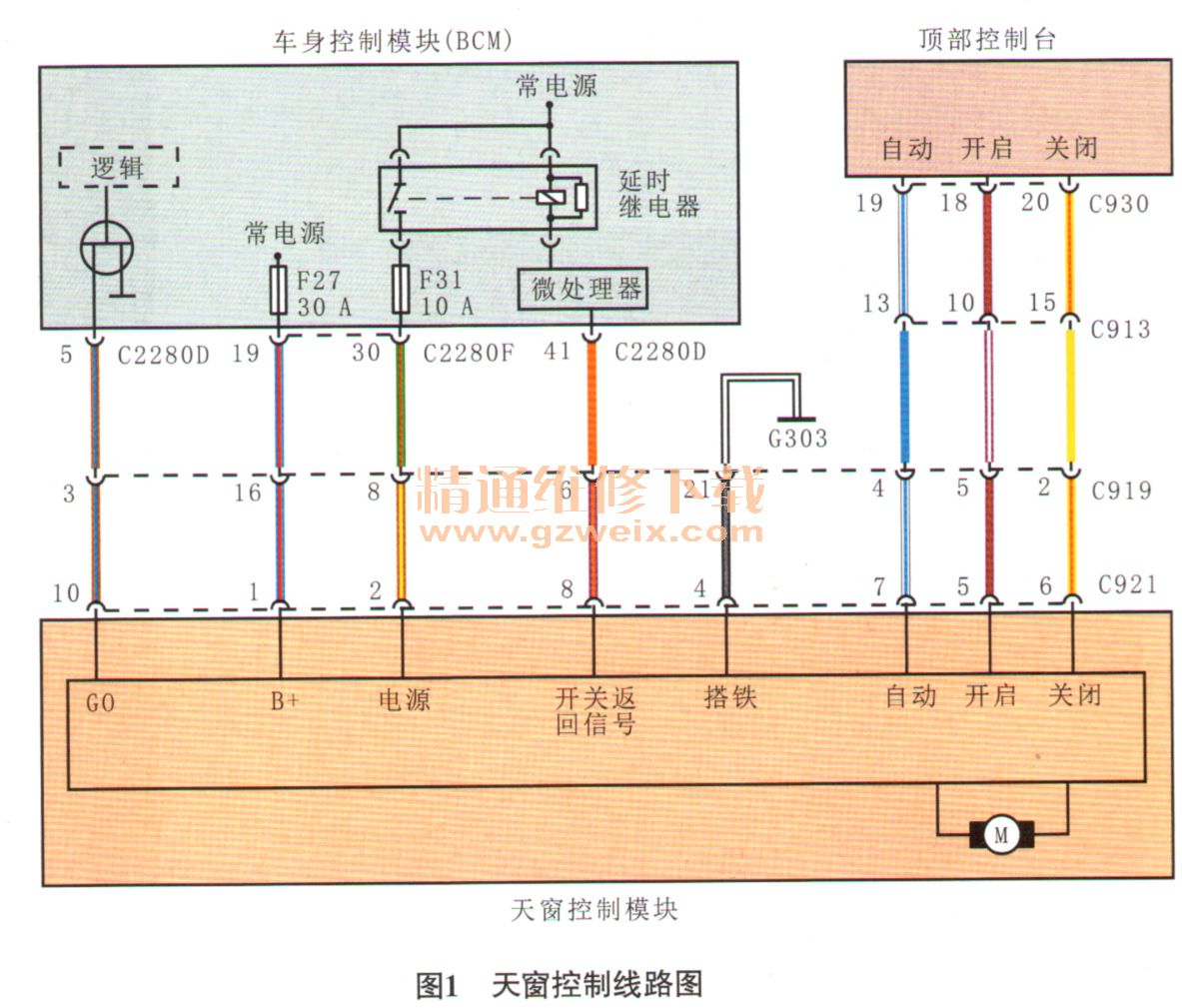

本着由简到繁的故障诊断原则，维修人员首先对天窗电动机进行初始化学习，编程学习完成后试车，故障依旧。接着，根据电路图（图1）测量BCM与天窗控制模块之间线路的导通情况，发现BCM导线连接器C2280D端子5与天窗控制模块导线连接器C921端子10之间的电阻为∞，说明该线路断路。至此可以锁定故障点。从电路图可以看出此段线路间还有一个导线连接器C919，于是决定先检查该导线连接器，再进行分段测量。维修人员在BCM安装支架后部找到了导线连接器C919，断开该连接器检查，发现有1个端子已经弯曲变形（图2），经查证，该端子（端子3）正是通向天窗控制模块的。
故障排除：按照标准要求用工具修复弯曲的端子，并测试端子的接触力度后，将导线连接器C919装复试车，遥控钥匙能正常控制天窗，至此，故障彻底排除。
