一辆行驶里程约18万km的福特蒙迪欧CD132轿车。该车启动发动机，但始终不能着车。
    故障诊断：接车后先用IDS福特专用诊断仪读取故障码，显示B1681-PCM未收到PATS（被动式防盗收发器模块）信号（图1）。

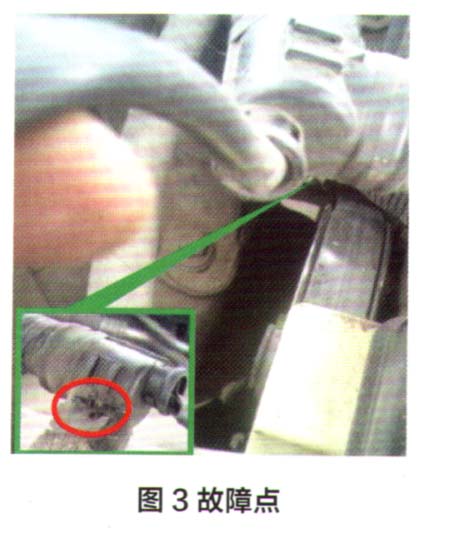

    根据故障码判断可能是遥控器出现故障，首先用IDS进行PATS被动式防盗收发器模块匹配，用两个新遥控器进行匹配，操作均无法成功，于是对PATS线路进行测量，并没有发现异常，怀疑故障出现在PCM上，更换PCM再一次匹配钥匙成功，故障排除交车。但是过了一个星期，故障再次出现，返厂发现故障现象和上次一样，但根据车主描述该车是在行车过程中先出现PATS灯闪烁，熄火后再也无法启动着车了，于是再一次对PATS相关线路检查没有异常，根据经验晃动PCM主线束寻找故障点，这时车辆又能顺利启动着车，基本判断线路有短路或搭铁现象，参见电路图（图2），经检查PCM 53号脚与被动防盗收发器之间偶尔有短路现象，最后发现PCM主线束与转向助力泵皮带轮发生摩擦干涉导致短路（图3）。维修线束后故障排除。




    相关资料：2011年款蒙迪欧致胜CD345-MCA维修手册
