福特蒙迪欧轿车转向柱锁故障导致无法启动
来源:汽车与驾驶维修  作者:佚名  2015-10-12 10:40:07

    一辆行驶里程约9万km,车型为CD345的2010年福特蒙迪欧轿车。用户反映:该车无法启动

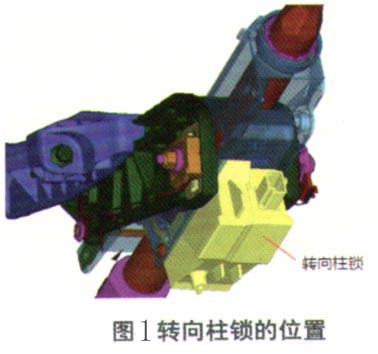

    检查分析:维修人员试车发现,该车点火开关无法置于2挡,原因是转向柱锁不能释放。该车型的转向柱锁位于转向柱的底部(图1)。正常情况下,当驾驶员打开门进入车内,按启动按钮时,防盗控制单元KVM将被完全唤醒。KVM通过车内低频天线(125 kHz)触发钥匙芯片发送加密的射频调制信号(434MHz)给射频信号接收器,接收器收到信号后通过K总线发送密码给KVM。KVM解密并确认是否为有效后,给转向柱锁供电,并通过K总线发解锁指令给转向柱锁。转向柱锁解锁后,KVM激活ACC和IGN继电器给全车供电。同时,车身控制单元CEM通知总线上其他控制单元此时的点火状态为2挡。

    CEM和KVM通过高速CAN总线确认钥匙信息后,CEM通过高速CAN总线发“钥匙验证完毕”信息给动力控制单元PCM,发动机开始点火。如果此时发动机转速信号有效,PCM就会输出控制信号给启动继电器,发动机启动。

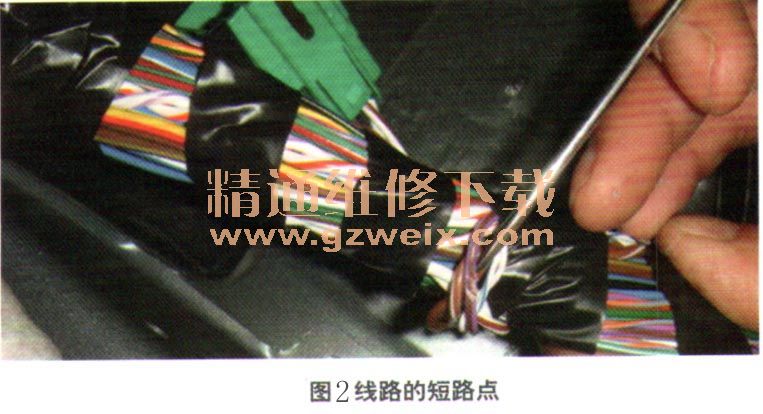

    现在的问题是转向柱不能解锁,上述流程中断这里。检测防盗控制单元,发现故障码:B100B—转向柱锁的控制信号与搭铁短路。断开转向柱锁的插接器测量,发现其控制端的确是与搭铁短路。检查线束,发现在仪表台下方导线绝缘层破损(图2)。

    故障排除:修复线束,试车确认故障排除。
