福特翼虎天窗玻璃电机进水导致不工作
来源:汽车与驾驶维修  作者:佚名  2015-04-27 08:42:16

    涉及车型:2013年12月30日之前生产的长安福特翼虎天窗版车型
    通报内容:以上部分车型在使用过程中,天窗排水槽中的水可能会沿拉索套管流入天窗电机,导致电机损坏,由此导致天窗玻璃不能动作。
    当维修人员确认故障车辆的天窗电机损坏,在更换失效电机后,需要按以下维修步骤在天窗排水槽溢水位置涂胶,并在电机拉索套管管口安装防水盖,以防止再次进水。
    (注意:故障车到店时必须先拍摄一张能清楚看出电机故障状态下天窗玻璃位置的照片。)
    (1)按维修手册步骤更换故障车辆天窗玻璃电机,更换完成后恢复车辆。

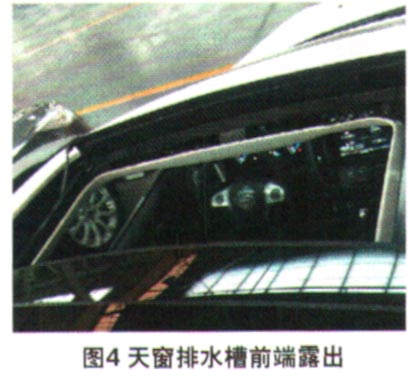

    (2)打开天窗玻璃,使天窗排水槽前端露出(图4)

    (3)使用百洁布或纸巾擦试天窗排水槽前端,使表面清洁无水,无油脂。
    (4)使用手动涂胶枪,按图5要求涂胶,红线对应涂胶起止位置,胶条直径8~10 mm。涂胶终止位置要在排水槽缺口边沿到导轨前端边沿之间。请注意涂胶终止位置非常重要,必须超过缺口边沿,但不得超过前端边缘。涂好后要检查胶是否涂到位,未涂到位的要补齐,超出部分要清除。天窗两侧的排水槽都需要涂胶,胶型应沿着拉索套管一侧的侧壁涂抹,以阻止排水槽的水流向套管内。

    注意:打胶处理的车辆生产截止日期为2013年4月24日,打胶措施只适用于在此日期之前(不含4月24日)的车辆。

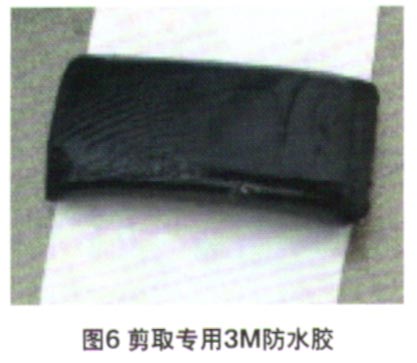

    (5)安装防水盖。先用剪刀剪取长度为13 mm左右的专用3M防水胶(图6)。

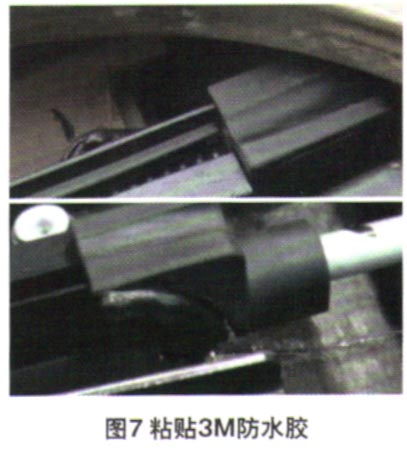

      (6)将剪取的3M胶斜粘在天窗导轨端头的外侧面 (图7)。

    (7)将防水盖安放在天窗拉索的铁管上(图8)。

    (8)再将安放在铁管上的防水盖按下图红色箭头方向滑进天窗导轨里面(图9)。

    (9)将3M防水胶抹平以堵住防水盖与导轨(图10)。

    (10)按照第3到第9步骤对天窗另外一侧进行打胶和安装防水盖。
      (11)维修完成后关闭天窗,保持涂胶位置处自然干燥1h以上。
    注意:加防水盖处理的车辆生产截止日期为2013年12月30日,加防水盖措施只适用于在此日期之前(不含12月30日)的车辆。
