2016款奥迪Q7后部照明灯无法正常切换
来源:本站收集  作者:佚名  2017-06-19 09:14:49

    故障现象:在打开行李箱盖时,后部照明灯能从行李箱盖切换至保险杠,但在关闭行李箱盖时,后部照明灯无法重新切换至行李箱盖,组合仪表无灯光报警信息。
    故障原因:上述故障现象主要是由行李箱盖锁与行李箱边缘罩内的微动开关接触不良,达不到微动开关上的接通点导致的。另外,出现以下任一情况,仍保留保险杠中的后部照明灯。
   (1)打开行李箱盖时。
   (2)在行李箱盖打开或未完全关闭的情况下行驶。
   (3)当行李箱边缘罩内的1个或2个微动开关(图1)缺失接通信号(46一舒适系统中央模块数据流中的行李箱盖关闭传感器1信号和行李箱盖关闭传感器2信号即为2个微动开关信号)时。

   (4)当行李箱盖内的后部照明灯断路或电阻过高时。
   (5)当行李箱边缘罩内的2个微动开关在时间上错开接通时。
    出现情况(4)或情况(5)时,组合仪表显示灯光报警信息(图2)。

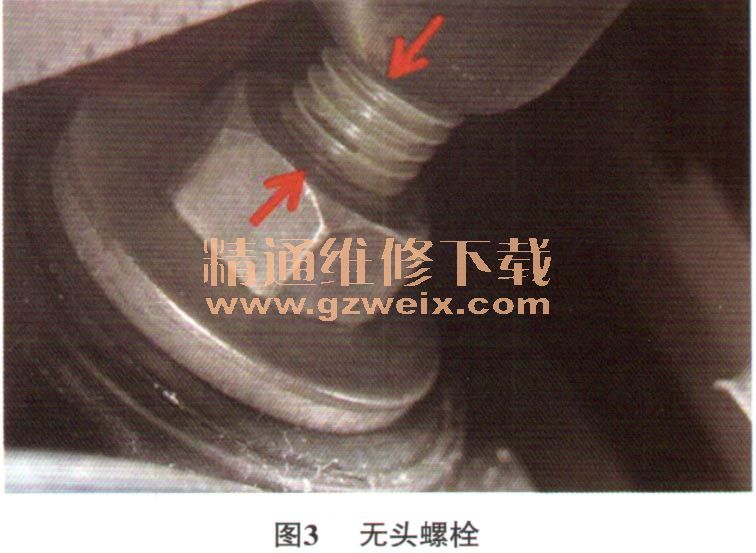

    解决方法:(1)检测行李箱边缘罩。如果行李箱边缘罩托架内的锁止楔固定装置配有2个无头螺栓(图3),且螺母上边缘与到行李箱边缘罩之间最多可以看到5条螺距,则无需对该行李箱边缘罩执行其他操作,接着检测行李箱盖锁;如果行李箱边缘罩托架内没有2个无头螺栓,或可以看到5条以上的螺距,则必须更换行李箱边缘罩和微动开关的垫片。

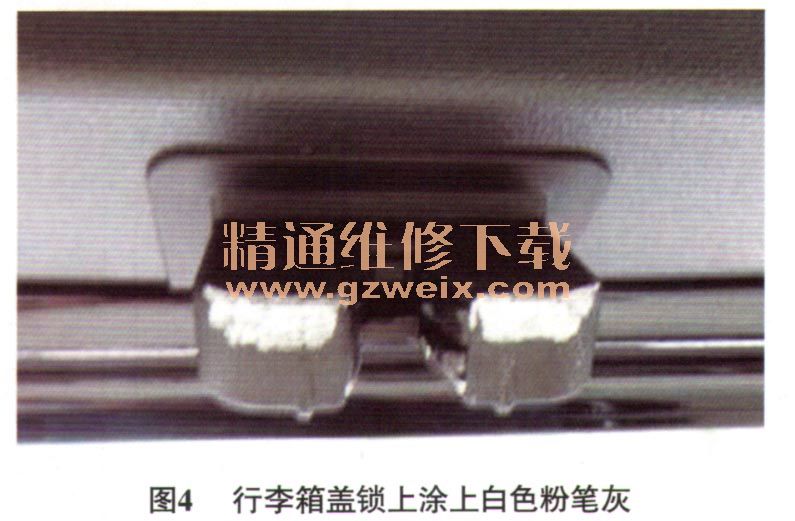

   (2)检测行李箱盖锁。通过粉笔测试确定行李箱盖锁和微动开关之间接触面的大小。在行李箱盖锁上涂上白色粉笔灰(图4),关闭行李箱盖后重新开启,检查微动开关翘板开关上的粉笔灰印痕。粉笔灰印痕厚度应为5 mm~12 mm。如果粉笔灰印痕薄于3 mm,则更换行李箱边缘罩和微动开关的垫片。


    相关资料:2017年奥迪原厂维修信息系统ELSA 6.0
