奥迪Q3线路故障导致无法启动
来源:汽车维修技师  作者:佚名  2017-01-20 13:45:16

    一辆行驶里程约4.9万km、配置2.0L发动机、OBH变速器的2014年奥迪Q3。该车辆无法正常启动,通知我们进行救援。
    故障诊断:到达救援现场后,打开钥匙时仪表灯不亮,将钥匙拧到启动挡位也无任何反应,确认车辆无法正常启动。
    诊断仪检测发动机控制单元有如下故障码(如图1所示):

    ·U015500仪表控制单元无通信
    ·157000发动机控制单元停用
    制动控制单元故障码(如图2所示):

    ·01314004发动机控制单元无通信
    ·01299004数据总线诊断接口无通信
    ·01325004轮胎压力监控控制单元无通信
    ·01201012 ABS泵的供电电压电路电气故障
    ·01317004组合仪表中的控制单元无通信
    钥匙打开后仪表黑屏,无启动迹象。
    故障原因分析:
    ·仪表故障
    ·网关及线路故障
    ·供电故障
    ·其他故障

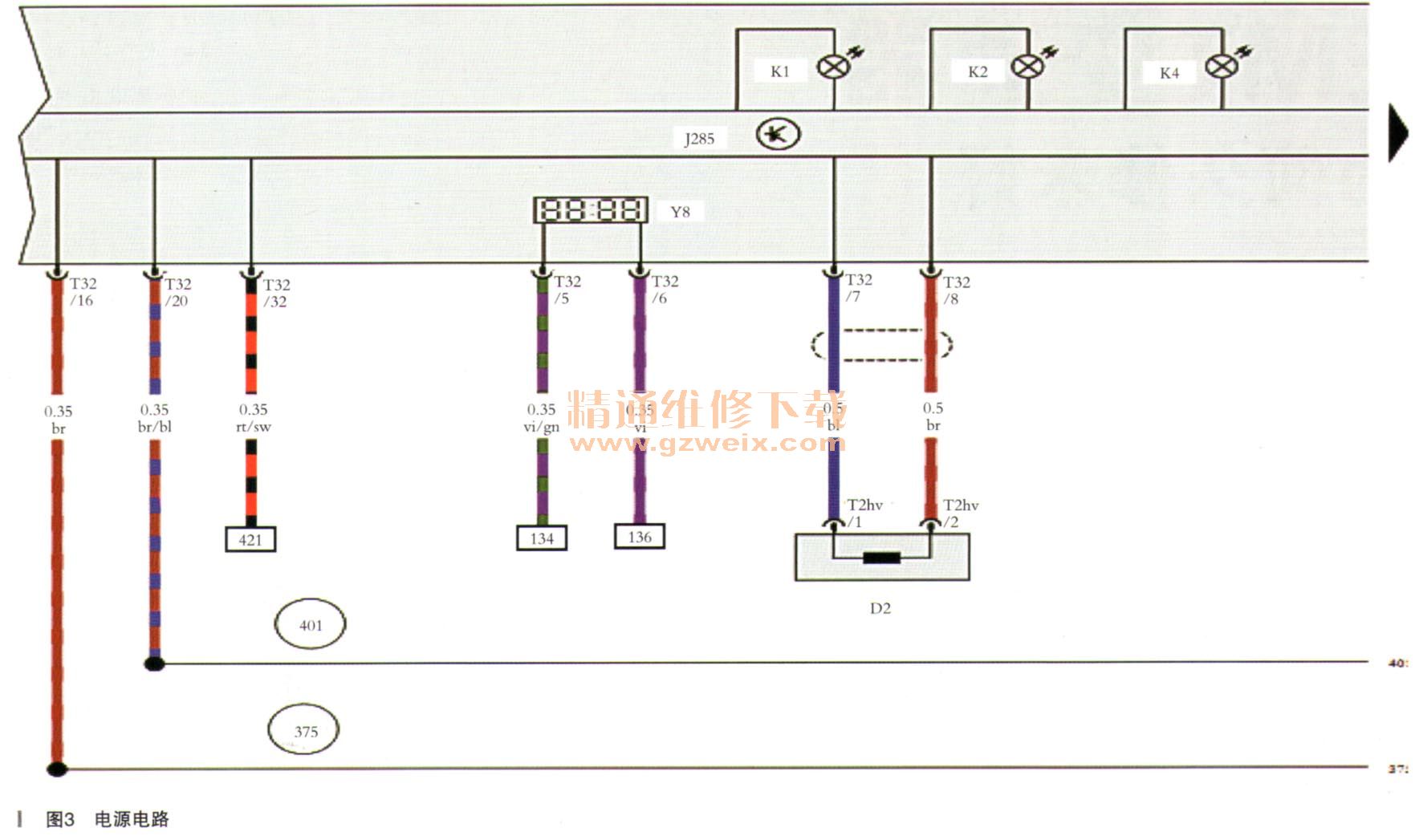

    检查仪表供电SC32(接仪表T32/32)无电压,而SC31、SC33号保险均无电压,电路如图3所示。

    根据电路图电流走向,发现SC31、SC32、SC33号保险均由J532稳压器供电,如图4所示。
