奥迪Q3语音控制系统、车载电话不可用
来源:本站整理  作者:佚名  2015-12-01 09:16:18

    一辆行驶里程约2.6万km的奥迪Q3。该车语音控制系统、车载电话不可用。
    故障诊断:(1)用6150B检查无任何故障。

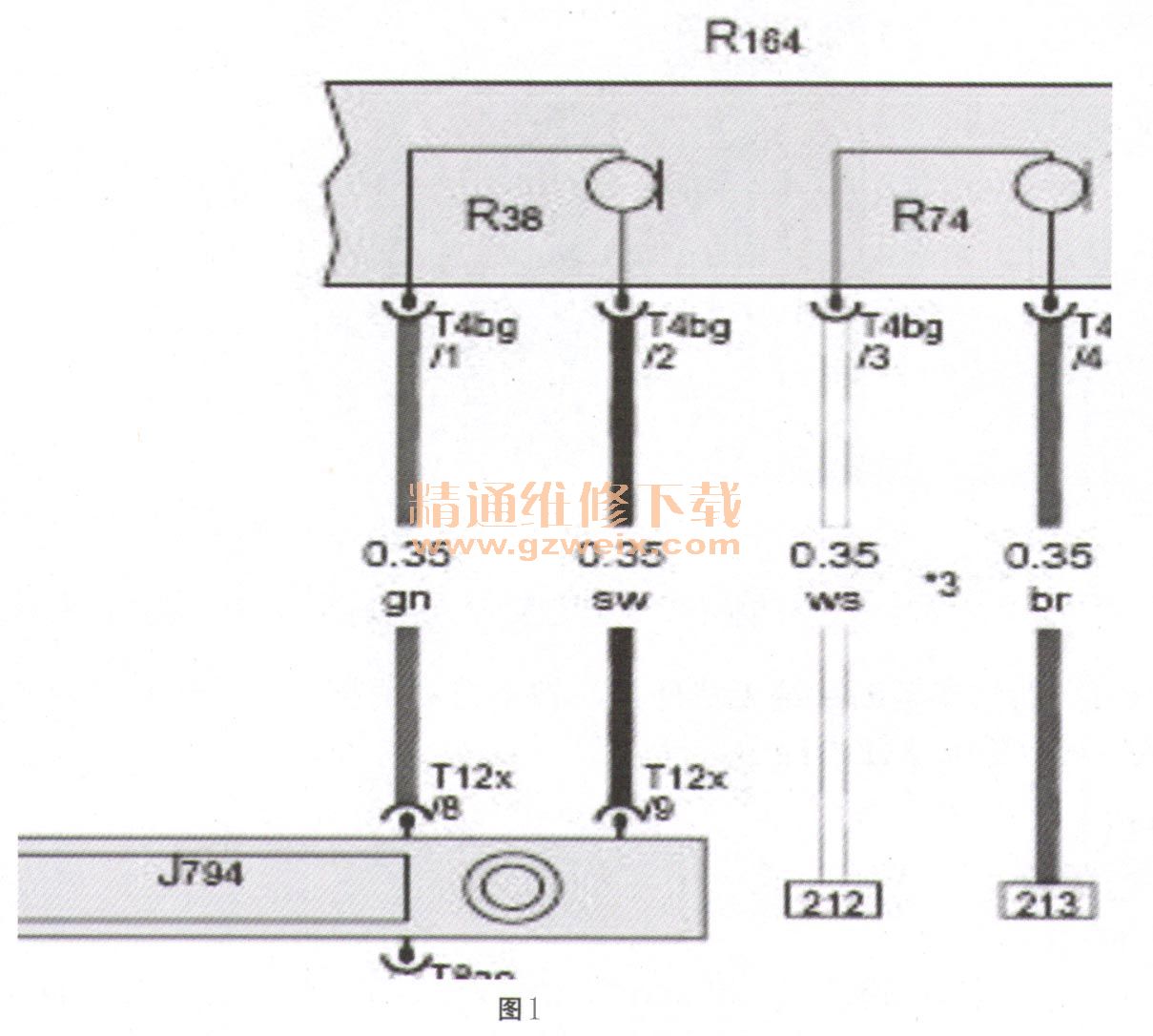

(2)查询相关电路图,检查J794到车顶麦克风单元线路正常(如图1所示)。

(3)依次替换麦克风单元、J794,故障依旧。
(4)将自制麦克风跨过全车线束直接接至J794,故障排除,判断为线束故障。
(5)重新测量线路,发现两线互通,读取相关测量值与标准值不一致(如图2所示),确定线束问题。

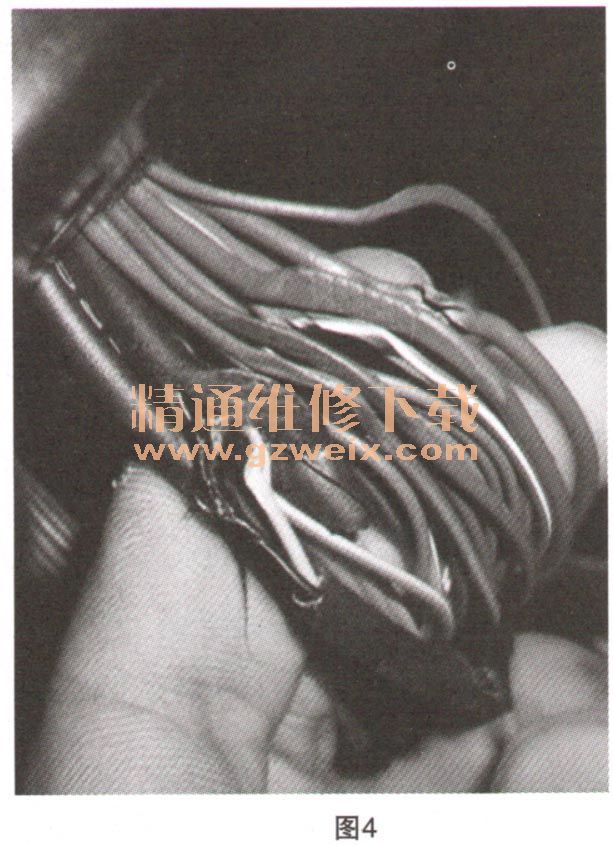

     (6)拆解检查发现在仪表台骨架与骨架支架间线束有挤压痕迹,且线路破损,如图3和图4所示。



    故障排除:修复线束。
    故障总结:遇到此类故障时不能盲目换件,应详细检查,根据相关的测量值进行分析。
    相关资料:2015年奥迪原厂维修信息系统ELSA 5.2
