（4）主程序文件选定后，点击“”按钮，在弹出的窗口中，可以看到红色字即是我们刚才选择的引导程序的升级文件，然后将“Reconnect”前的钩去掉，再勾选“Read File”，“Erase Device”，“Blank”，“Program”，“Verify”（校验作用，不选择时可提高烧写速度，一般在不确定情况下最好选上以保证正确性）、“Exdt ISP”，如图12所示。

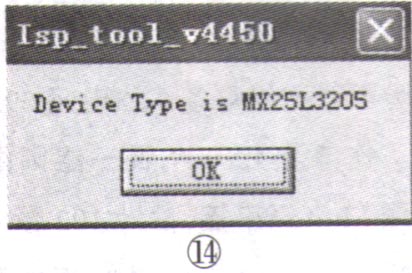

    （5）点击“”按钮开始连接，连接失败时会显示“Can'tFind the Device Type！！”，如图13所示。这时需要重新连接，按下电源开关后快速点击，保证2者时间基本同步，这样连接的成功几率最大，但有时需要多次连接才能成功，连接成功如图14所示。



 （6）连接成功后，就可以点击“”按钮，开始进入烧写程序，烧写过程中可能会失败，就需要重新烧写，烧写成功会显示大号绿色“PASS”字符串，这时引导程序升级完成。升级结束后进入工厂菜单，确认软件版本和日期。
    5．升级中常见问题及处理方法
   （1）在升级MST6I78方案的MBOOT时会出现连接不成功，处理方法是整机的电源开关开启时间和点击“”时间基本同步即可解决。
   （2）另一种错误是Blank错误，如图15所示。出现这种情况反复多次进行烧写，也可以取消Blank项前面的勾选。如果不能解决则需要更换Flash。

   （3）连接正常出现“Wirte Pro-tect can't be disabled!!!”（写保护）提示，如图16所示，这种情况是flash的写保护打开了，处理方法可以把flash的写保护脚（8脚的flash是第③脚）与3.3V供电短接，直到升级结束。
