（五）化霜电路
该机的变温室和冰温室都设置了化霜电路，都是由化霜传感器（负温度系数热敏电阻）、微处理器IC1、驱动块IC2（ULN2003）、继电器和化霜加热器等元件构成，如图7所示。下面以变温室化霜电路为例进行介绍。
微处理器IC 1检测到压缩机累计运行达到8h后，它的24、27脚输出低电平电、压，28脚输出高电平电压。如上所述，24脚输出低电平电压，电磁阀2复位，切断变温室蒸发器，使其停止制冷；27脚输出低电平电压，风扇电机停转；28脚输出高电平控制信号经IC2的②、15脚内的非门倒相放大，为继电器K4的线圈供电，K4内的触点吸合，接通化霜加热器的供电回路，它开始为变温室的蒸发器加热。随着化霜的不断进行，变温室蒸发器表面的温度逐渐升高。当该蒸发器表面的温度升高到10℃后，变温室蒸发器（变温室化霜）传感器的阻值减小，5V电压通过R18与它分压产生的电压减小，经R26限流、C14滤波后为微处理器IC1 12脚提供的电压减小，被IC 1识别后确认变温室化霜效果达到要求，控制28脚输出低电平信号，经IC2放大后，使K4内的触点断开，切断化霜加热器的供电回路，化霜加热器停止发热，结束化霜。化霜结束后，IC 1输出电磁阀2的切换信号，使变温室开始制冷，待1 min后输出控制信号使风扇电机运行。
提示：
变温室化霜期间，若其他室未要求制冷，则微处理器IC 1输出压缩机停转信号，使压缩机停转。
（六）环境温度过高控制电路
参见图7，当环境温度超过41℃时，环境温度传感器的阻值减小，5V电压通过R20与其他分压产生的电压减小，经R3限流、C8滤波后，为微处理器IC 1 18脚提供的电压减小，被IC 1识别后判断环境温度超过41℃，对冷藏室的温度检测方式进行变更，不再检测冷藏室空间温度检测方式，而采用冷藏室蒸发器温度检测方式，确保冷藏室在环境高温的情况下得到正常的制冷效果。
（七）冷藏室照明灯电路
参见图7，冷藏室照明灯电路由微处理器IC1、放大器N3, LED型照明灯等构成。打开箱门时，门打开的信号被IC 1识别后，IC 1的19脚输出照明灯控制信号，该信号通过R46、R47分压限流，再通过N7倒相放大，经连接器CN3的⑧脚为照明灯供电，使照明灯发光，方便用户采取食品。
（八）故障自检与故障代码

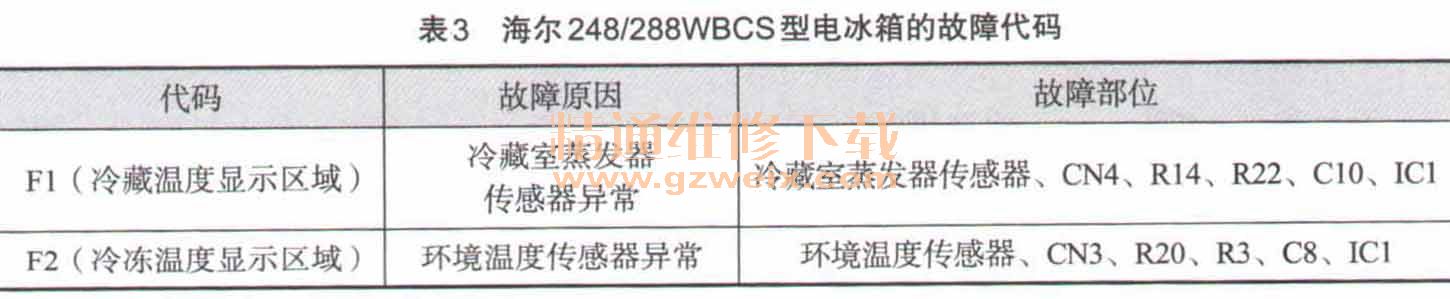

为了便于生产和维修，该系统设置了故障自我检2则功能。当温度传感器或其阻抗信号／电压信号变换电路异常时，被微处理器IC1检测后，通过显示屏显示故障代码，提醒该机进入保护状态和故障原因。故障代码与故障原因如表3所示。
（九）温度传感器异常处理电路
该机为了保证温度传感器异常时，不影响电冰箱制冷的基本功能，设置了温度传感器异常处理电路。不过，该电路异常时还会产生制冷温度异常的故障。
1．冷藏室蒸发器传感器异常
当冷藏蒸发器传感器或其阻抗信号／电压信号变换电路异常，不能为微处理器IC 1提供正常的冷藏室蒸发器温度检测信号时，若该机处于人工智能状态，且环境温度超过40℃，则IC 1进入该传感器异常工作模式，冷藏室开关机时间由冷藏空间温度传感器检测的温度进行控制（开机：10℃，关机：8 ℃）。
2．冷藏室空间传感器异常
当冷藏空间传感器或其阻抗信号／电压信号变换电路异常，不能为微处理器IC 1提供正常的冷藏室空间温度检测信号时，该机不能进入人工智能、速冻状态。在冷冻室温度控制正常，且冷藏室不要求单独开机的情况下，IC1进入该传感器异常工作模式，就是在冷冻室每次制冷前，先为冷藏室制冷8min。
3.冷冻室温度传感器异常
当冷冻室传感器或其阻抗信号／电压信号变换电路异常，不能为微处理器IC 1提供正常的冷冻室温度检测信号时，该机不能进入人工智能状态，并且不能超温报警及冷冻温度显示功能。冷藏室温度控制正常时，IC 1进入该传感器异常工作模式，在每次冷藏室制冷结束后，冷冻室继续制冷1 0min 。
4.变温室温度传感器异常
当变温室传感器或其阻抗信号／电压信号变换电路异常，不能为微处理器IC 1提供正常的变温室温度检测信号时，不能设置变温室温度显示，在冷藏室工作止常时，IC 1进入该传感器异常工作模式，在甸次冷藏室制冷结束后，变温室继续制冷15min。
5.冷藏室、冷冻室温度传感器异常
当冷藏室空间传感器和冷冻传感器都损坏时，IC 1进入这两个传感器异常的工作模式，在每次变温室制冷结束后，冷藏室和冷冻室进入开机20min，停机20min的时间控制制冷状态。其中在开机20min中，前8min同时制冷，后12min冷冻室单独制冷。
6.冷藏室、变温室温度传感器异常
当冷藏空间传感器、变温室传感器两个传感器都损坏时，IC 1进入这两个传感器异常的工作模式，在每次冷冻室需要制冷前，冷藏室和变温室依次制冷10min。
7．冷藏室、变温室、冷冻室温度传感器异常
当这三个传感器都异常时，IC 1进入这二个传感器异常的工作模式，冷藏室、变温室、冷冻室分别制冷10min，停机20min的时间控制状态。
8．化霜传感器异常
当化霜传感器或其阻抗信号／电压信号变换电路异常，不能为微处理器IC1提供正常的化霜检测信号时，在未化霜状态则不进入化霜状态；在化霜时则会立即退出化霜状态。
