二、加湿器、空气净化器分析与检修
    （一）、加湿器
      1．基本原理

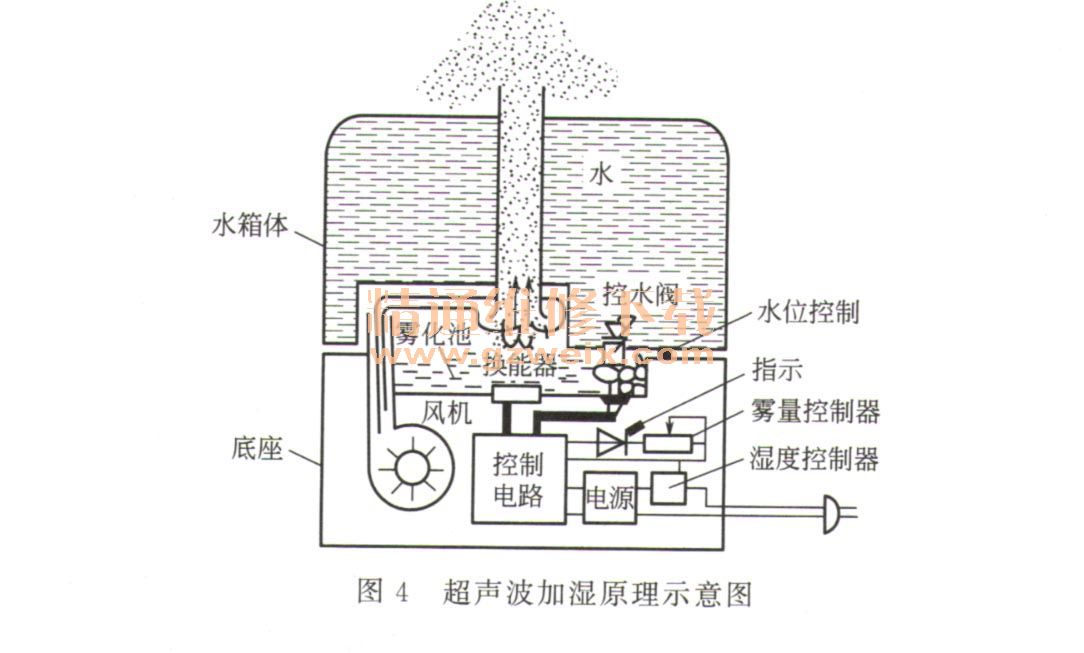

      由于目前都采用超声波加湿方式，所以下面介绍它的加湿原理。图4是超声波加湿原理示意图。

    超声波加湿器工作时，控制阀将水箱内的水通过净水器净化后，注入雾化池。换能器将高频电能转换为机械振动，把雾化池内的水处理为超微粒子的雾气，雾气在风机（风扇）产生的气流作用下吹入室内，完成了为空气加湿的任务。
    2．典型加湿器电路分析

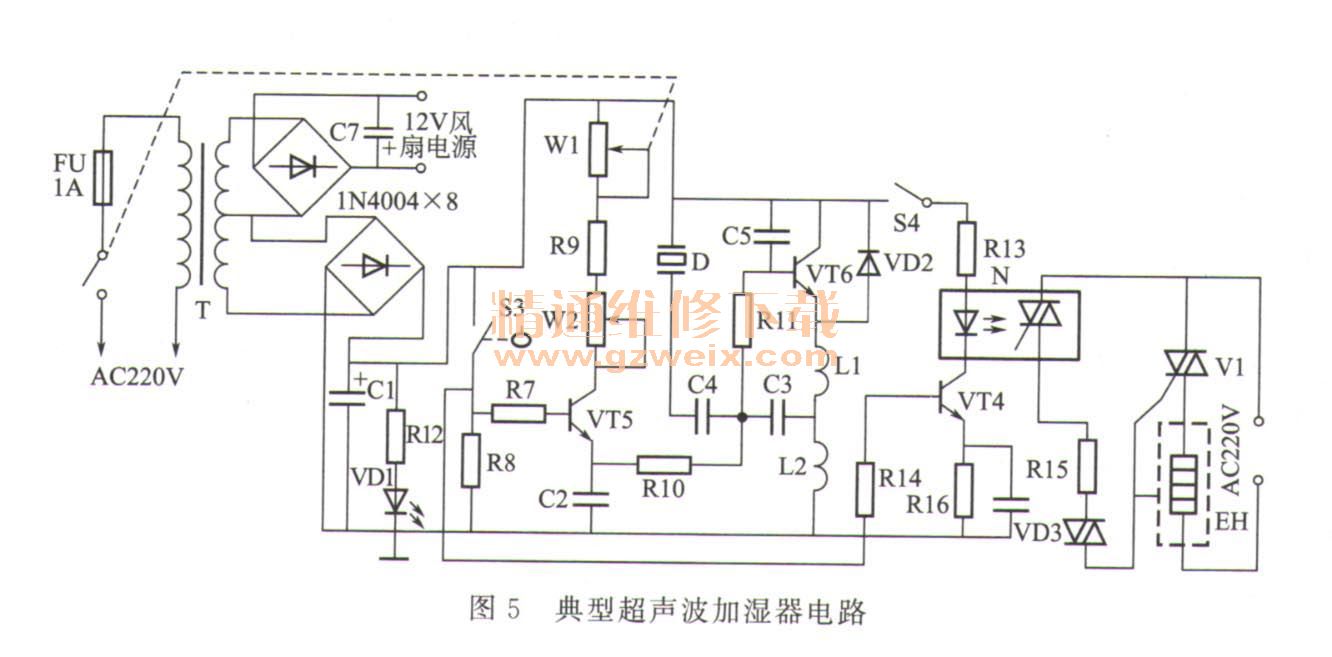

    下面以图5所示的超声波加湿器电路为例介绍加湿器的工作原理和故障检修方法。该电路由电源电路、喷雾电路和加热电路构成。

    （1）电源电路旋转电位器W1使它的触点接通，220V市电电压通过熔断器FU输入后，第一路为加热器电路供电；第二路通过变压器T降压输出72V、12V两种交流电压。其中，72V交流电压经桥式整流器整流、C1滤波后产生72V左右直流电压，不仅为换能器D和振荡管VT6供电，而且通过R12限流使指示灯VD1发光，表明电源电路已工作；12V交流电压经桥式整流堆整流，再经C7滤波后，为直流风扇电机供电。
    （2）喷雾控制当电位器W1的开关触点接通，并且容器内的水位正常时，C1两端的电压通过S3、R7使VT5导通，由VT5的e极输出的电压经R10、R11加到振荡管VT6的b极，使L1、L2、C3等组成的电感三点式振荡器起振，产生的脉冲电压使换能片D产生高频振动，最终将水盒内的水雾化，在风扇电机的配合下吹向室内，实现加湿的目的。
    调节电位器W1可改变振荡管VT6的b极电流，也就可以改变振荡器输入信号的放大倍数，控制了换能器D的振荡幅度，实现加湿强弱的控制。
    W2是可调电阻，用于设置最大雾量和整机功率。
    （3）加热电路需要使用热雾加湿时，接通热雾／冷雾开关S4、C1两端电压通过R13为光电祸合器N内的发光管供电，发光管开始发光，使N内部的光敏管受光照后导通。光敏管导通后，它输出的电压通过R15限流，使双向触发二极管VD3导通，为双向晶闸管V1的G极提供触发信号，使V1导通。V1导通后，为加热器EH供电，使其开始为水加热。
    VI的导通程度还受EH的漏电流控制。EH属于PTC型加热器，当排气管排出的水雾量大时，EH的漏电流也会增大，为V1提供的触发电压增大，V1导通加强，为EH提供的工作电压增大，使EH的加热温度升高，从而使加湿器喷出的水雾温度升高。反之，控制过程相反。
    （4）无水保护无水保护是由水位探头S3完成的。加水后，水位开关S3接通，振荡器、加热器可以工作；若水位过低，S3断开，不仅使VT5截止，致使振荡器、换能器停止工作，而且使VT4截止，使加热器停止工作，避免了换能器、加热器等元件损坏，实现无水保护。
    3．常见故障检修
    （1）加湿器不工作，并且指示灯不亮加湿器不工作，并且指示灯不亮，说明该机没有市电输入或电源电路未工作。
    首先，检查电源插座有无220V的交流电压，若没有，检查插座和线路；若有，检查熔断器FU是否熔断。若未熔断，检查加湿器的电源线和电源变压器T；若熔断，说明有元件过流。此时，检查整流二极管和VT6是否正常，若整流管击穿，更换即可；若VT6击穿，还应该检查损坏的原因。若它们都正常，则检查加热器EH.
    （2）不能雾化，但指示灯亮该故障的主要原因：一是水位开关动作；二是振荡器异常；三是换能器HD异常。
    首先，检查水盒内水位是否正常，若过低，加水后即可排除故障；若水位正常，说明发生故障。此时，按下开关S4，检查加热器能否加热，若也不能，则检查水位探头及其连线；若能加热，说明雾化电路异常。测振荡管VT6的b极有无电压，若有电压，检查VT6、C3、换能器D；若没有电压，测VT5的c极有无电压。若没有，检查W1、W2、VT5；若VT5的c极电压正常，则检查VT5、R10、C3、VT6 。
    【提示】W1、W2、VT5、R10、C3、VT6异常时，还会产生雾化量小的故障。
    （3）水能雾化，但不能喷出该故障的主要原因：一是风扇电机未转；二是定时器异常；三是喷嘴堵塞。
      首先，检查喷嘴是否堵塞，若堵塞，清理即可；若喷嘴正常，检查电机有无供电。若有，检查电机；若没有，检查12V供电电路。
      （4）能喷出冷雾，不能喷出热雾该故障的原因：一是开关S4异常；二是加热器EH异常；三是双向晶闸管V1等构成的供电电路异常。
      首先，测加热器EH两端的供电是否正常，若是，检查EH；若不是，测V1有无触发电压输入。若有，检查V1；若没有，检查VT4、R13和光电藕合器N。
