看图学会电磁炉故障维修
来源:本站整理  作者:佚名  2014-08-20 18:27:01

    第四章 电压检测电路故障维修
    4.1找到电压检测电路
    有些电磁炉中,采用电压检测电路,来对输入的市电电压进行检测,当市电电压过高或过低时,MCU智能控制电路会发出停机指令,来防止电磁炉在欠压或过压状态下产生的大电流损坏电磁炉上的器件。通常,在电磁炉中允许的市电电压为AC160-AC250V之间。

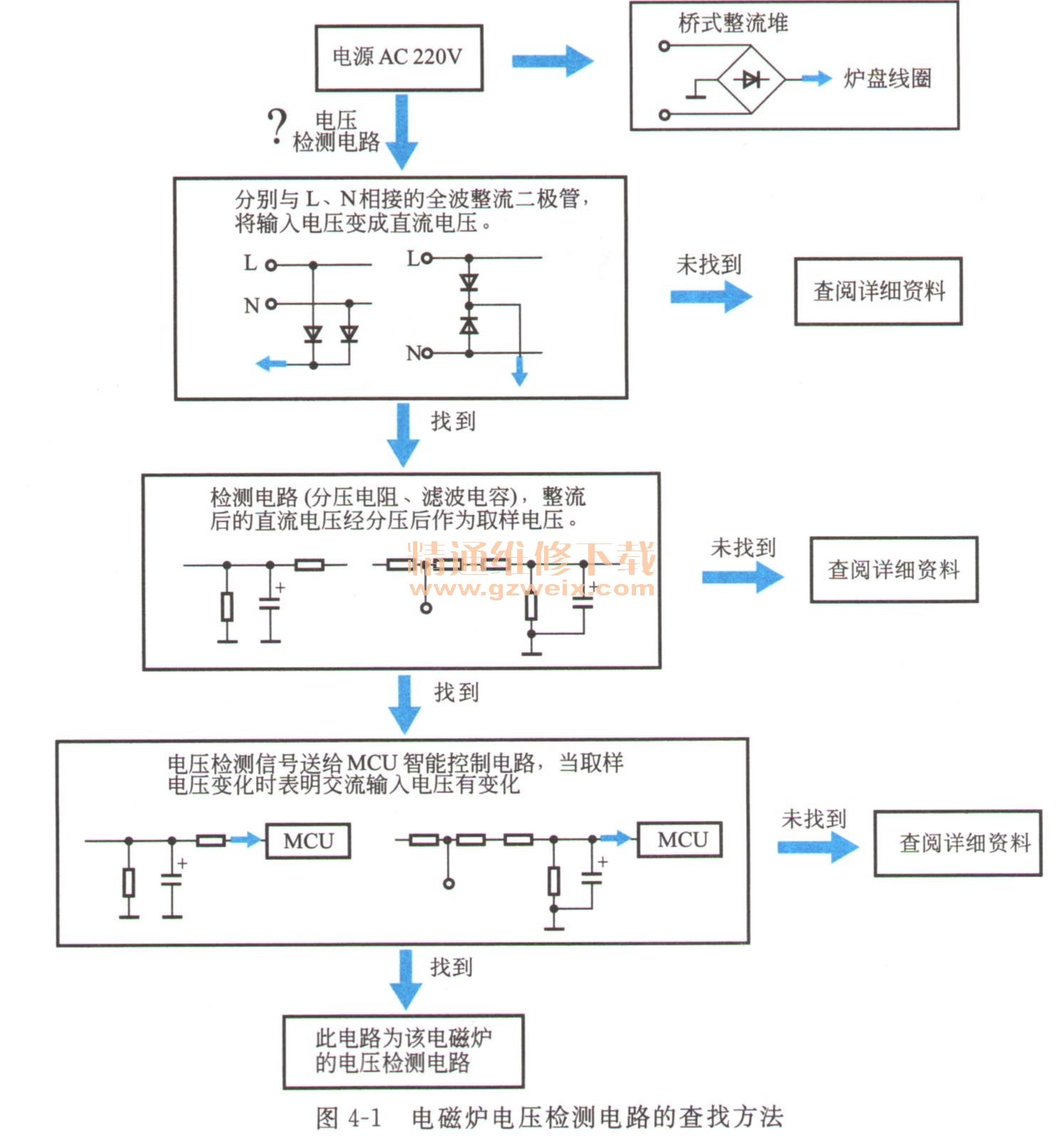

    查找电压检测电路时,在电磁炉电路板中很难查找出该电路,因此,可在电磁炉对应的图纸中进行查找,具体查找方法如图4-1所示。

    从图4-1中可以看出,市电输入电压将AC 220V送入整流滤波电路过程中有一分支电路,判断该分支电路是否为电压检测电路时,沿该分支电路可依次查找到两个二极管(全波整流)、检测电路(电阻分压电路)、MCU智能控制电路,若可查找到上述的元器件和相关电路,应进一步查找其具体参数。
    如图4-2所示,为海尔CH2010电磁炉电压检测电路。

    4.2搞清电压检修电路的工作原理

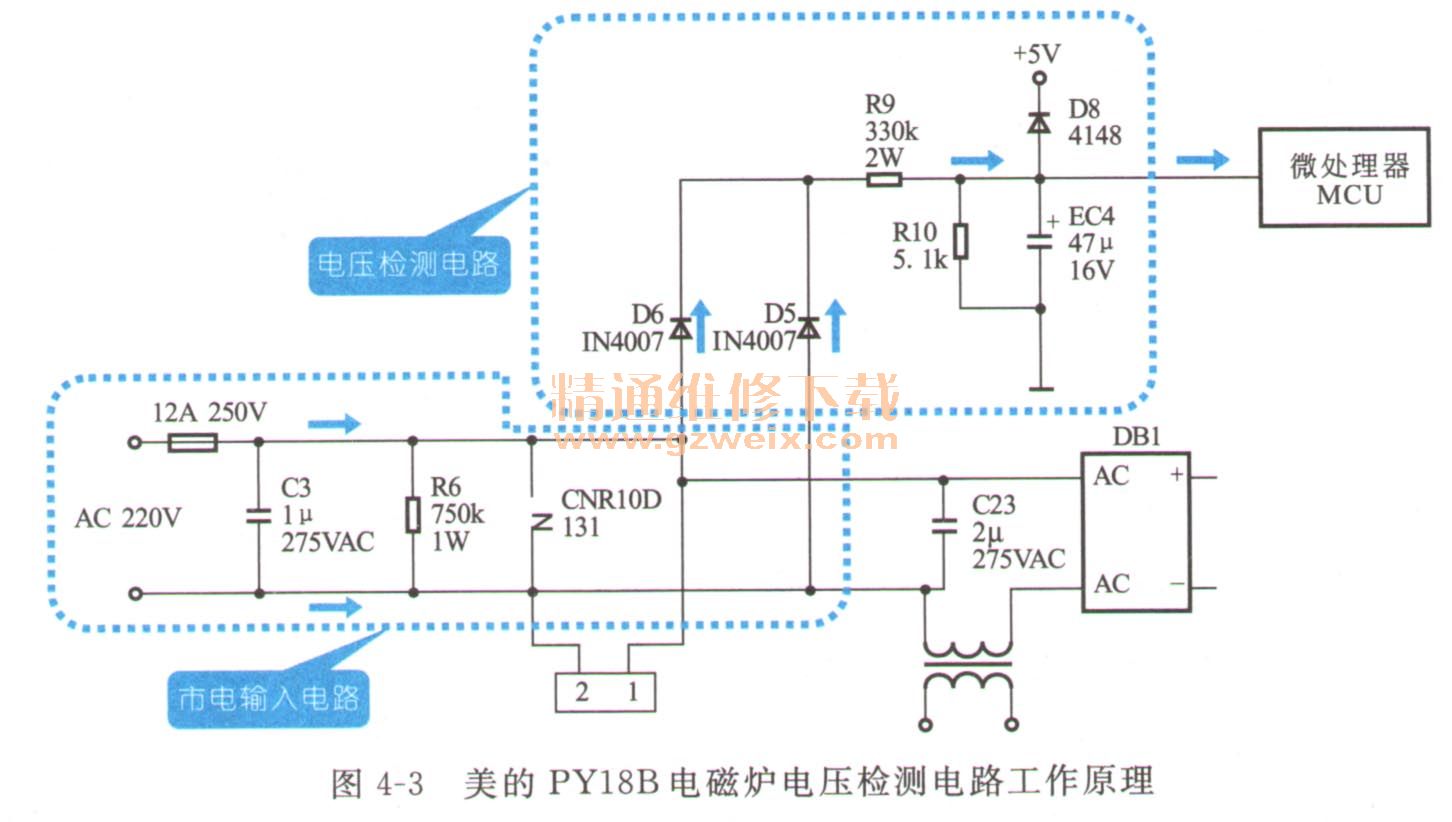

    如图4-3所示,为美的PY18B电磁炉电压检测电路,AC 220V进入电磁炉后,先经D5、D6全波整流,再由R9, R10分压,EC4滤波后,将得到的电压检测信号送往微处理器(MCU)中,在微处理器MCU内部经AD转换和信号识别,若送入的检测电压高于或低于设定值,微处理器MCU均会发出停机指令,同时,在操作显示电路中会显示相应的故障代码或蜂鸣器电路中会发出提示声。

    4.3看懂电压检测电路故障检修过程
    4.3.1海尔CH2005电磁炉电压检测电路故障检修过程
    故障现象描述
    海尔CH2005电磁炉通电开机后,电磁炉发出报警提示声,操作显示面板显示“E3”或“E4”故障代码。
    电路分析指导

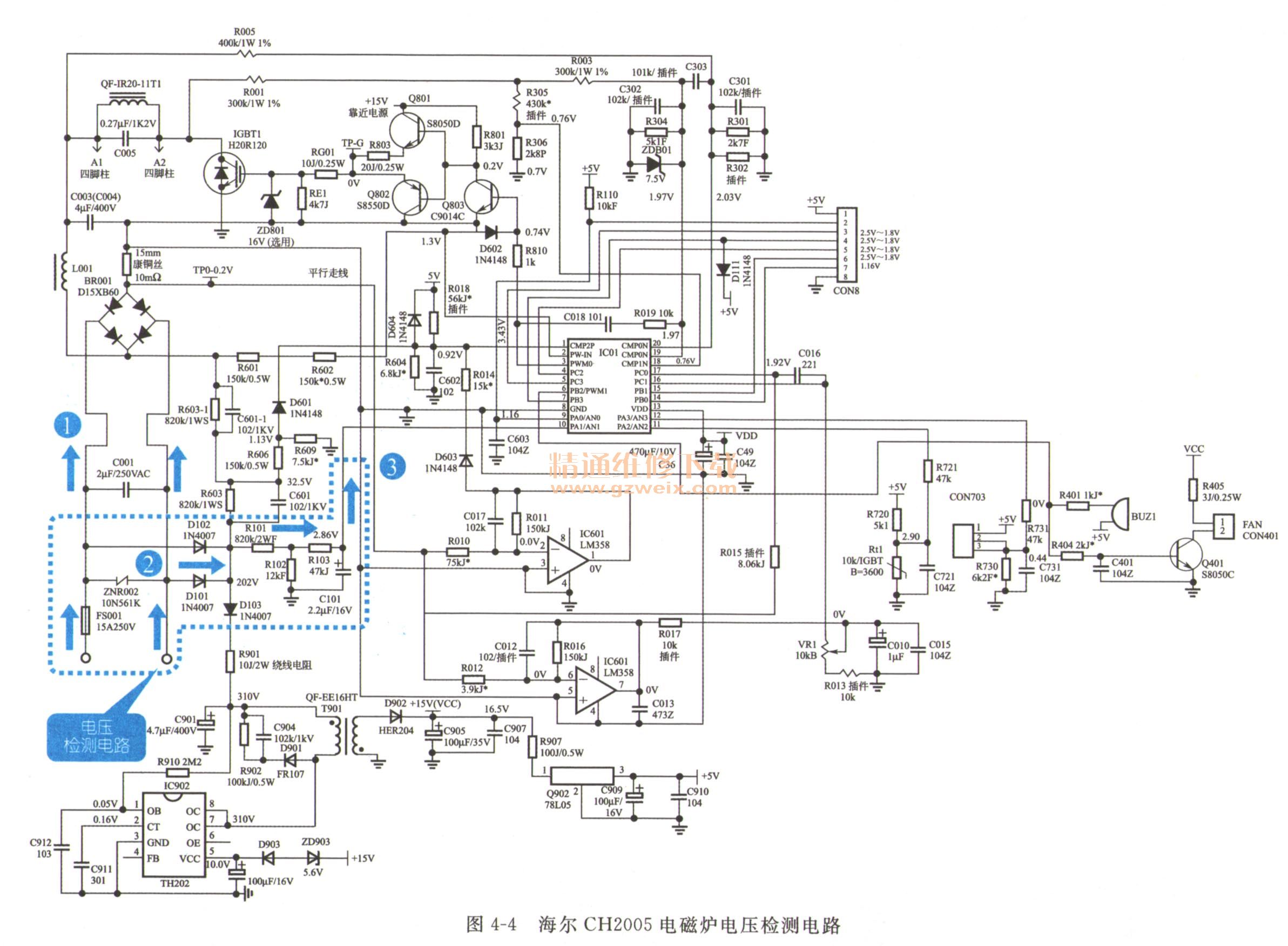

    如图4-4所示,为海尔CH2005电磁炉电压检测电路,该电路主要由二极管、电阻和滤波电容等构成。
    从图4-4可看出,输出的AC 220V供电电压,分为两条支路进行输送,其中一条支路送给功率输出电路中的桥式整流电路,另一支路经全波整流后送给电压检测电路,电压检测电路再将检测到的电压信号输送给微处理器MCU。

    根据海尔CH2005电磁炉操作显示面板上显示的故障代码,判读该电磁炉的电压检测电路出现故障。
    电路检修指导
    对电压检测电路进行检测时,应先对其易损元器件(整流二极管、滤波电容)进行检测。
    (1)将电磁炉断电,将红黑表笔分别接在全波整流二极管D101的两端,检测其正反向阻值是否正常,如图4-5所示。

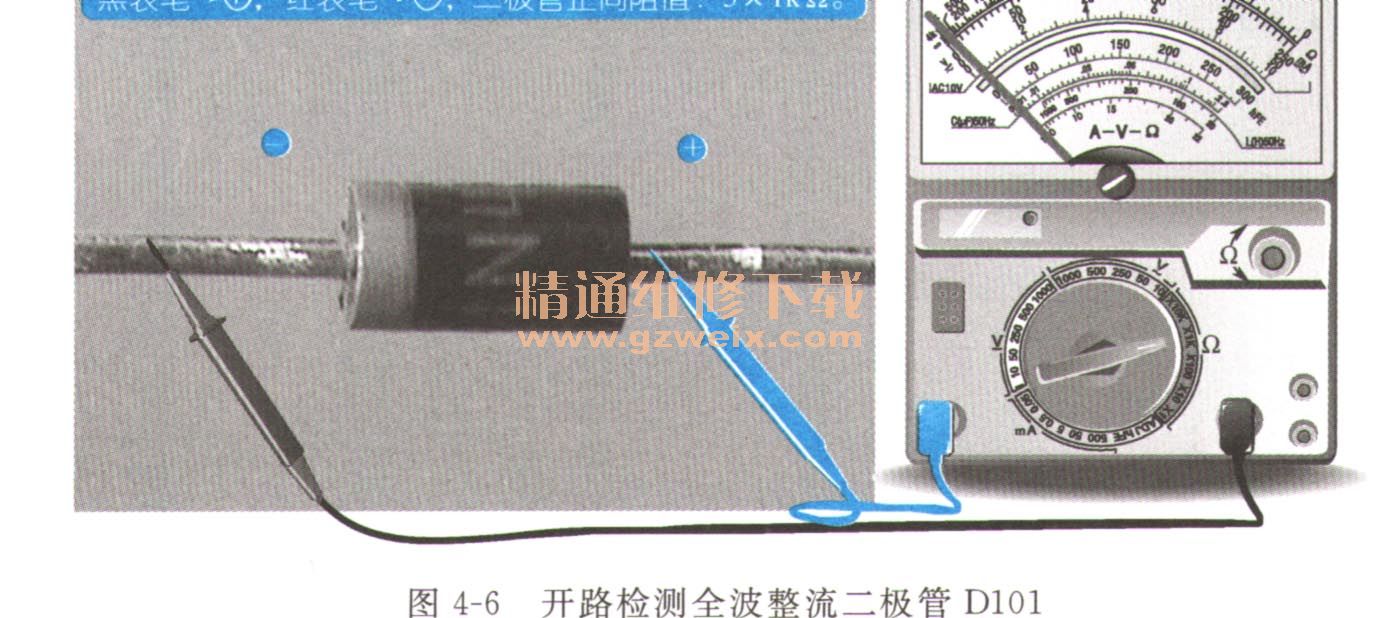

    (2)由于在路检测时,会受其他外围元器件的干扰,此时的结果只能作为初步判断结果,如需要进一步判断,则需要对其进行开路检测,如图4-6所示。

    (3)经检测二极管D101、D102均正常,再对滤波电容C101检测时,发现该电容的阻值接近0Ω,说明该电容短路引起的电压检测电路出现故障,如图4-7所示。

(4)更换故障电容C101,开机试运行,故障排除。
    关键提示:
    如图4-8所示,为海尔CH2005电磁炉故障代码及含义,可通过操作显示面板显示的故障代码,判断该电磁炉的故障点。

    4.3.2拓邦PC200N电磁炉电压检测电路故障检修过程
    故障现象描述
    拓邦PC200N电磁炉通电开机后,报警、间歇式加热。
    电路分析指导
    如图4-9所示,为拓邦PC200N电磁炉电压检测电路。从图可看出,AC 220V进入电磁炉后,分为3条支路进行输送,其中第一条支路送入电压检测电路,电压检测信号再将检测到的电压信号送入微处理器MCU;第二条支路将输入电压送入功率输出电路中的桥式整理电路;第三条支路送入降压变压器,用以产生低压电源。

    根据电磁炉出现的上述故障现象,判断该电磁炉的保护电路出现故障,根据维修经验,首先检测电压检测电路输送的电压检测信号是否正常,是否由于高峰期用电,市电电压不稳定,使电磁炉供电电压不正常,而导致电压检测电路对电磁炉进行保护。
    电路检修指导
    对拓邦PC200N电磁炉进行检测时,应首先判断是否由于电压检测电路出现故障而导致电磁炉出现的上述故障现象。
    (1)将电磁炉通电,使用万用表检测电压检测电路输出的电压检测信号是否正常,正常情况下,可检测到3V的电压,若检测的电压偏高或偏低,该电路均会起到保护作用,如图4-10所示。

    (2)经检测发现,该电压检测信号偏高或偏低,不稳定,此时,可初步判断电路中存在虚焊元器件。
    (3)分别焊接电压检测电路中的各个元器件,并清洁印制面,再对电压检测信号进行检测,经检测发现电压检测电路正常输出3V的电压。
    关键提示:
    电压检测电路将检测到的电压检测信号输送给微处理器MCU,在微处理器MCU内部将模拟电压变成数字信号,再对数字信号进行识别,判断该值是否在正常值范围内,如超过正常值,则输出保护指令停止炊饭工作。待数据恢复正常后,该电磁炉自动恢复正常,可重新启动。
