一、CPU电源引脚对地短路，整机不工作
故障说明：海信KFR-23GW/56空调器，上电后整机不工作，导风板不能自动复位，测量插头阻值正常，插座交流电源也正常，重点检查5V电压和CPU三要素电路。图2-63所示为CPU三要素电路原理图。
取下室内机外壳，使用万用表直流电压挡测量5V电压为0V，而7805的①脚输入端电压为12V左右。电压为0V的常见原因有2个：一是7805损坏，二是负载有短路故障。
1．测量5V对地阻值
如图2-64所示，首先使用万用表电阻挡测5V对地阻值，判断负载是否有短路故障。如果阻值正常，应更换7805试机；如果对地阻值接近0Ω，说明负载有短路故障。实测结果说明5V负载有短路故障。
5V负载主要有CPU、存储器、电机霍尔反馈插头、接收器、光耦可控硅、传感器、发光二极管、过零检测三极管等，而光耦可控硅、传感器、发光二极管、过零检测三极管损坏均不会造成5V对地短路，因此主要检查其他几项。
2．取下7805
由于7805损坏也有可能造成5V对地短路，取下7805后使用万用表电阻挡测量5V对地阻值，如图2-65所示。如果恢复正常，说明7805损坏，如果仍为0Ω，说明7805正常，为其他负载有短路故障。实测结果说明7805正常。
3．逐个拔下霍尔反馈插头、存储器、显示板组件插头
如图2-66所示，使用万用表电阻挡测量5V对地阻值，如果恢复正常，说明故障点为拔下插头所连接的负载，可逐个测量判断故障部位；如果仍为0Ω则说明插头所连接的负载正常。实测结果说明插头连接的负载正常。
4．断开CPU电源引脚

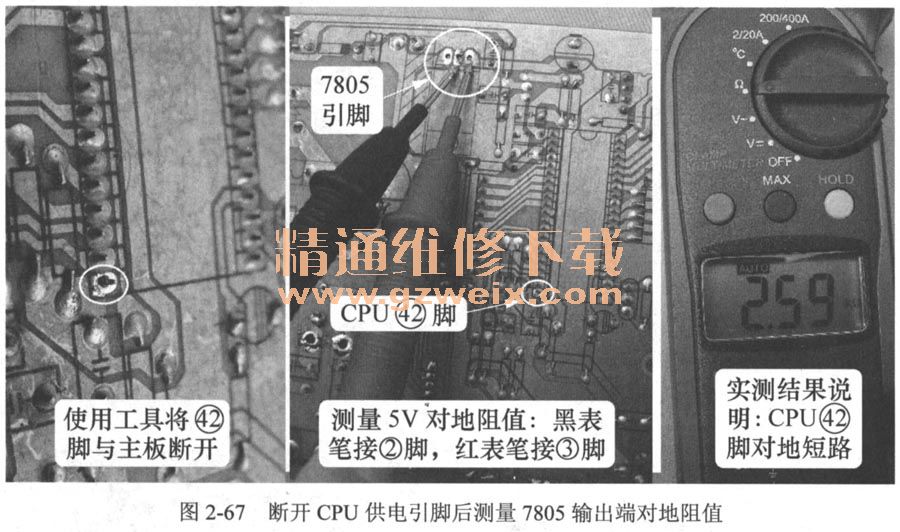

如图2-67所示，使用吸锡器或针头将42脚（CPU电源引脚）与主板分开，使用万用表电阻挡测量5V对地阻值，如果恢复正常，说明CPU电源引脚对地击穿损坏；如果仍为0Ω，应仔细检查电容等元器件。
实测结果说明CPU电源引脚对地击穿；为进一步判断，安装7805上电试机，使用万用表直流电压挡测量5V已恢复正常，确定CPU损坏。
维修措施：由于CPU配件购买不到，因此直接更换主板。
总结：遇到5V负载对地短路故障，可逐个断开5V负载后测量对地阻值，如果断开某个负载后对地阻值恢复正常，则说明断开的负载损坏。
二、晶振损坏，整机不工作
故障说明：格兰仕某款空调器，上电后整机不工作，导风板不能自动复位，测量插头阻值正常，插座交流电源也正常，重点检查5V电压和CPU三要素电路。
取下室内机外壳，使用万用表直流电压挡测量5V电压正常，应检查三要素电路的晶振电路和复位电路。晶振在电路原理图中的位置参见图2-63，本机主板代号为OSC，相当于图中的X1。
1.测量晶振工作电压

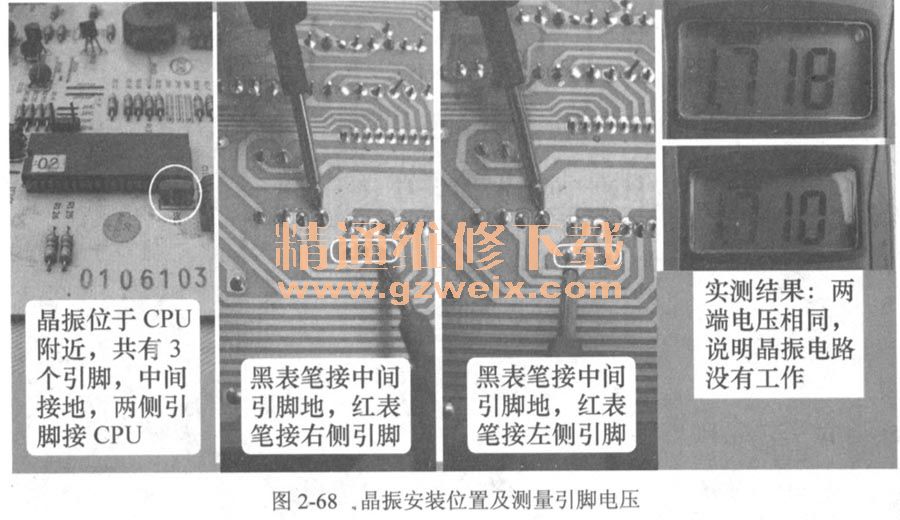

使用万用表直流电压挡，黑表笔接晶振中间引脚，红表笔分别接晶振两端引脚，正常电压应为2V和1.8V，如果电压相同，则说明晶振电路没有工作。实测结果说明晶振电路没有工作。晶振安装位置及测量引脚电压操作步骤如图2-68所示。
2．更换晶振

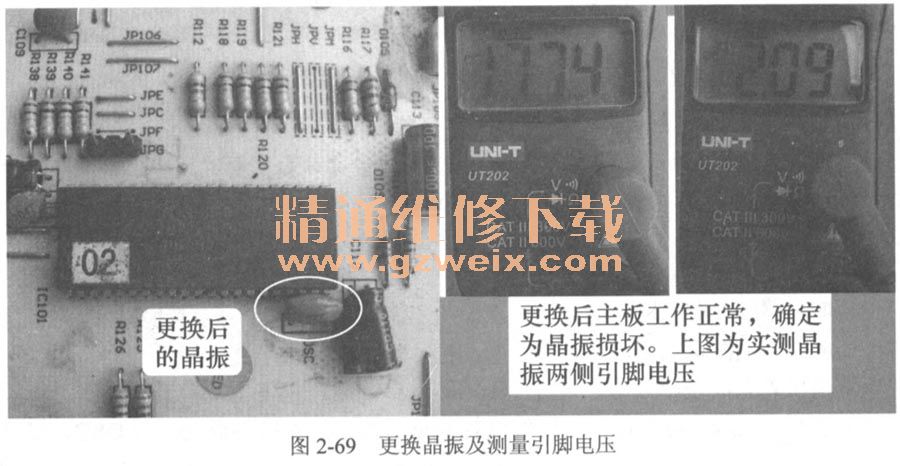

如图2-69所示，由于晶振无法测量，所以只能代换，代换后试机主板能正常工作，说明为晶振损坏，如果晶振两侧引脚电压仍相同，则说明为CPU内部电路损坏，只能更换主板。
本例代换后开机，空调器工作正常，确定为晶振损坏。
维修措施：更换晶振。
总结：更换晶振时一定要选用相同频率的产品。如原机使用8MHz晶振，若更换成10MHZ或4MHz晶振，则开机能进行复位工作，按压“应急”开关也能开机，但不能接收遥控信号。
三、复位电容损坏，整机不工作
故障说明：东洋KFR-35GW/D空调器，上电后整机不工作，导风板不能自动复位，测量插头阻值正常，插座交流电源也正常，重点检查5V电压和CPU三要素电路。

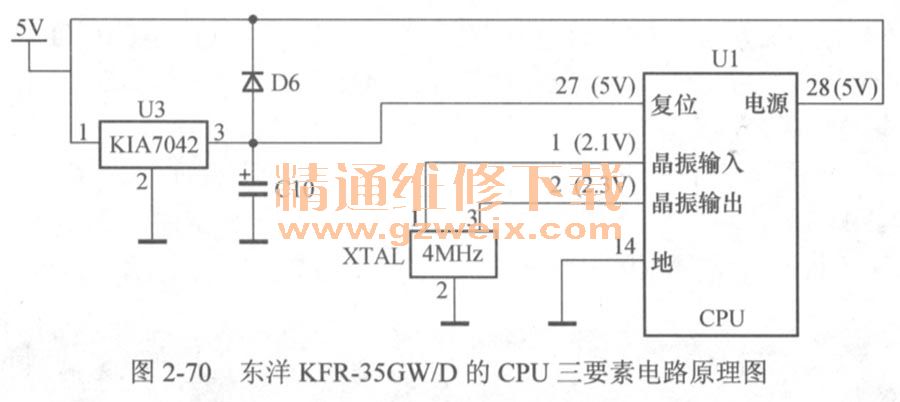

取下室内机外壳，使用万用表直流电压挡测量5V电压正常，晶振两侧电压也正常，应检查CPU复位引脚。图2-70所示为CPU三要素电路原理图。
1．测量复位引脚电压
如图2-71所示，使用万用表直流电压挡测量复位引脚电压，黑表笔接地，红表笔接CPU复位引脚（本机为27脚），正常电压约等于供电电压5V，如电压较低则说明复位电路有故障。
实测结果说明故障在复位电路，由于该电路由CPU和外围元器件共同组成，本着先易后难的原则，应该首先检测外围元器件均正常后才能怀疑CPU损坏。
2．取下复位集成电路
如图2-72所示，由于复位集成电路损坏也会造成此类故障，并且损坏后也很难检测，因此简单的判断方法是取下复位集成电路后通电试机，如果主板工作正常则说明复位集成电路损坏；
如果仍不能工作，实测电压也较低，则说明复位集成电路正常，故障在其他外围元器件或CPU。
说明：取下复位集成电路U3后，外围元器件二极管D6和电容C10组成复位电路（有些机型为电阻和电容），仍然可以为CPU内部电路复位，CPU仍可以正常工作。
3．测量复位电路外围元器件

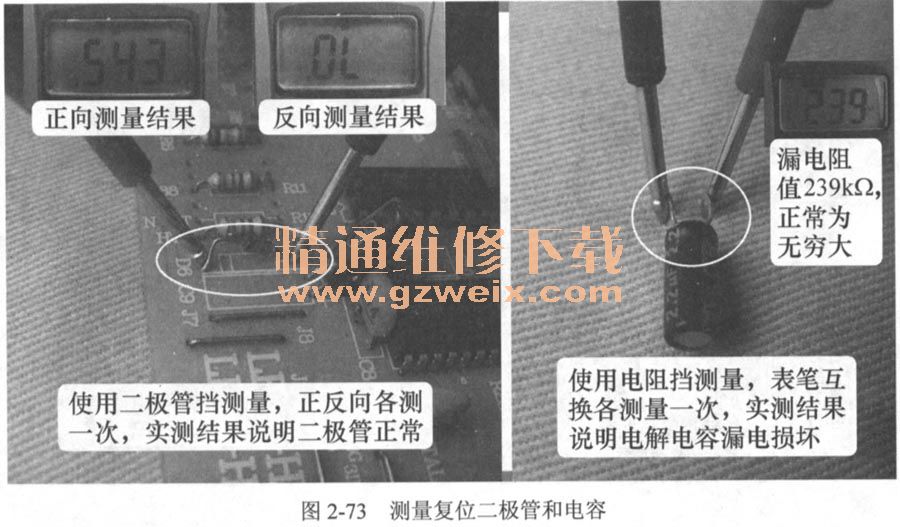

外围元器件还有二极管D6和电解电容C10。将D6从主板上断开一个引脚，使用万用表二极管挡正反向各测量一次，实测结果说明二极管正常；使用万用表电阻挡测量电容的漏电阻值（应当从主板上取下后再测量），根据结果判断损坏。测量复位二极管及电容的方法如图2-73所示。
维修措施：更换电解电容后试机，测量复位引脚电压为直流5V，使用遥控器开机，空调器恢复正常，如图2-74所示。

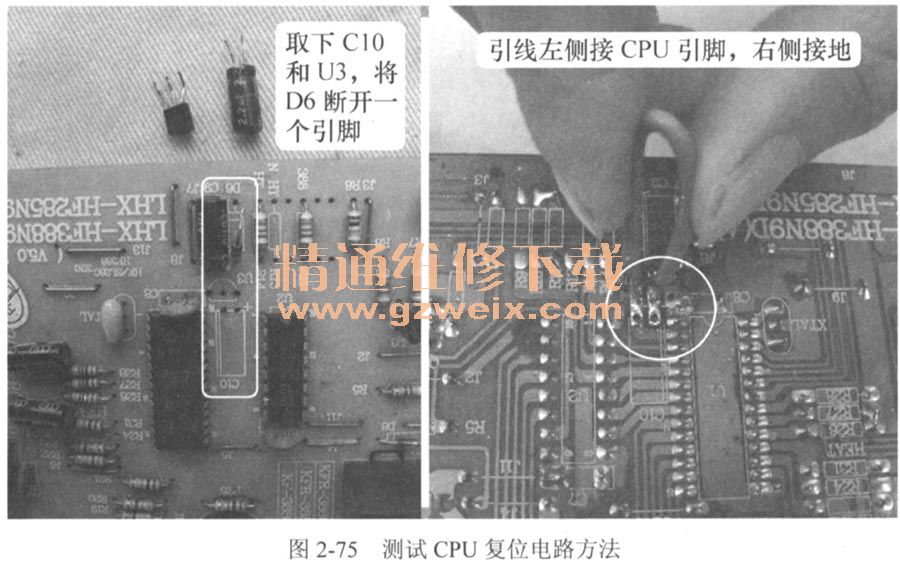

判断CPU内部复位电路是否正常的方法：如图2-75所示，取下复位电路的外围元器件，对于低电平复位的CPU（正常工作时为高电平），上电后使用引线短接CPU复位引脚和地（短接一下马上拿开），CPU应能自动关闭导风板，按压遥控器按键时能接收遥控信号；如果接CPU复位引脚后仍不能工作，为CPU损坏。
说明：实际操作时取下复位电路外围元器件，如CPU正常通电后即使不用短接复位引脚，通常也能正常运行。
四、CPU损坏，整机不工作
故障说明：海信KFR-25GW空调器，上电后整机不工作，导风板不能自动复位，测量插头阻值正常，插座交流电源也正常，重点检查5V电压和CPU三要素电路。
1．测量CPU工作电压

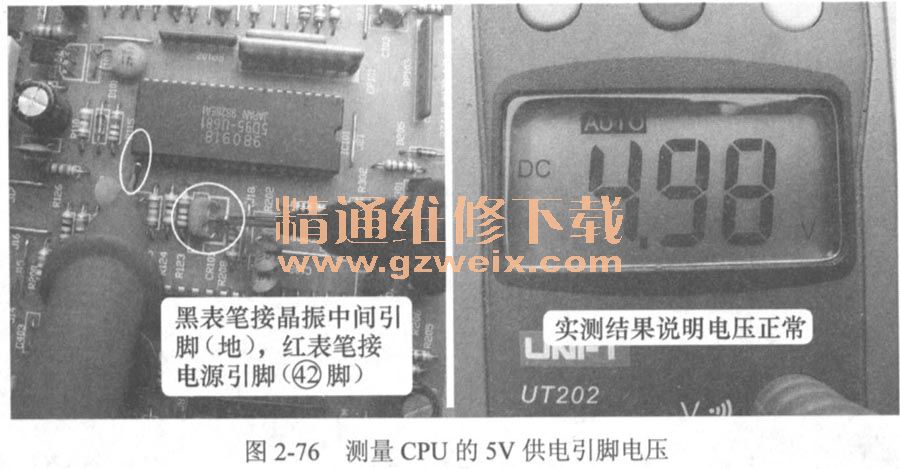

首先测量CPU的5V电压，使用万用表直流电压挡，如图2-76所示，黑表笔接晶振中间引脚（相当于接地），红表笔接电源引脚（本机CPU为42脚），正常为直流5V，由电源电路提供，如果电压为0V，应检查电源电路。
实测结果说明电压正常。
2．测量晶振两侧引脚电压
如图2-77所示，使用万用表直流电压挡，黑表笔不动，红表笔分别接晶振两侧引脚，正常电压为1.8V和2V，由CPU内部电路和外围晶振共同决定，如测得电压为0V或两侧引脚电压相同，应首先检查晶振。
实测结果说明晶振电路工作正常。
3．测量复位引脚电压

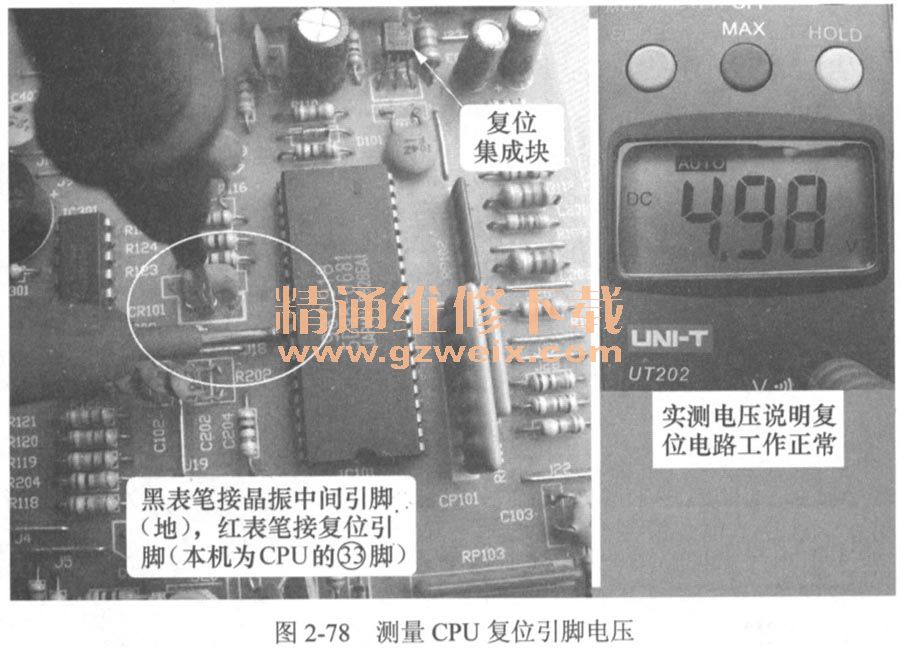

如图2-78所示，仍然使用万用表直流电压挡，黑表笔不动接地，红表笔接CPU复位引脚（本机CPU为33脚），正常值略低于电源电压，由CPU内部电路和外围元器件共同完成。
实测结果说明复位电路正常。
4．使用遥控器和应急开关开机
CPU三要素电路均正常，按压遥控器按键时CPU应能接收并控制蜂鸣器发出响声，按压“应急”开关按键CPU应能控制开机或关机，但本例CPU均没有相应动作。操作过程如图2-79所示。
5．拔下传感器试机

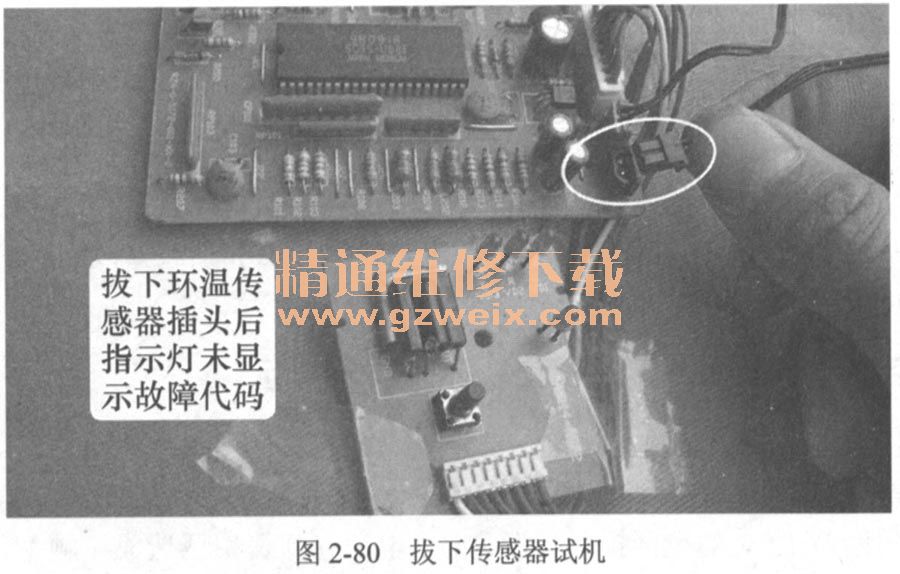

拔下传感器，如图2-80所示，CPU相关引脚检测后控制指示灯报出故障代码，但本例仍没有任何反应。结合前面的测量结果，以及上电时导风板不能自动关闭，综合判断为CPU内部电路或软件损坏，表现出死机的故障现象。
维修措施：更换主板。
说明：CPU三要素电路正常的情况下，上电时会控制导风板立即关闭。相关引脚检测到传感器开路会报故障代码，按压遥控器按健能接收信号并控制发出响声，按压“应急”开关能开机或关机。如果上述功能均不能执行，可判断CPU损坏。
