检修飞利蒲CD995V超级VCD机按“进/出盒”键,有时仓门只微动一下,有时仓门只打开一半
来源:本站整理  作者:佚名  2012-05-29 11:25:03

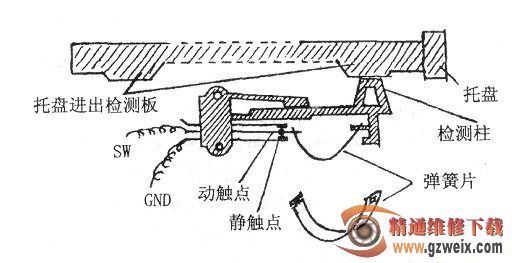

为了查找到故障点,必须先弄清进/出盒机构的工作原理。根据实物,本人绘制出该机托盘进/出检测装置如下图所示。机芯托盘右边滑道前后各有一段凸起的托盘进出检测板,托盘打开或关闭到位时,检测柱被托盘进出检测板压下,弹簧片被压缩开关断开。

  托盘一旦离开规定位置,检测柱便被释放,弹簧片恢复形变,开关接通。

  正常时,托盘在从机内移到机外规定位置过程中,托盘上的进/出检测板先释放检测柱,再压下检测柱,使开关先断开,再闭合,再断开,形成一个脉冲信号,微处理器收到该信号后,便发出制动指令,使进给电机刹车而停转。托盘从机外移到机内播放起始位置的过程中,托盘上的进/出检测板仍然先释放检测柱再压下检测柱,开关仍然经历先断开,再闭合,再断开的过程。同样,微处理器接收到该信息后,便发出制动指令使电机停转。

  依据上述原理,该机进/出盒异常很可能是由于托盘进/出检测开关通/断异常引起的。打开机壳拆下机芯,找到机芯上托盘进/出检测开关,通电按“出/入盒”键,同时用表检测该开关的通/断情况,发现无论托盘在什么位置,开关都不通。于是,将托盘从机芯上拆下(只需用螺丝刀将一侧滑动槽上的塑料挡片压下即可拉出托盘),再将安装在滑道下的该开关用力向上顶出,检测发现该开关弹簧片已变形,弹性减弱。检修时,用手将弹簧片压平一些,使其弹性恢复,用手反复压下检测柱待开关通/断正常。将修复的开关复位,再将托盘安装好,重新试机,故障排除。
